Mensch und Maschine wirksam schützen

7. November 2017, 15:44 Uhr | Von Alfred Goldbacher

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 2

Gehäuse-Ausführungen für die DIN-Schiene

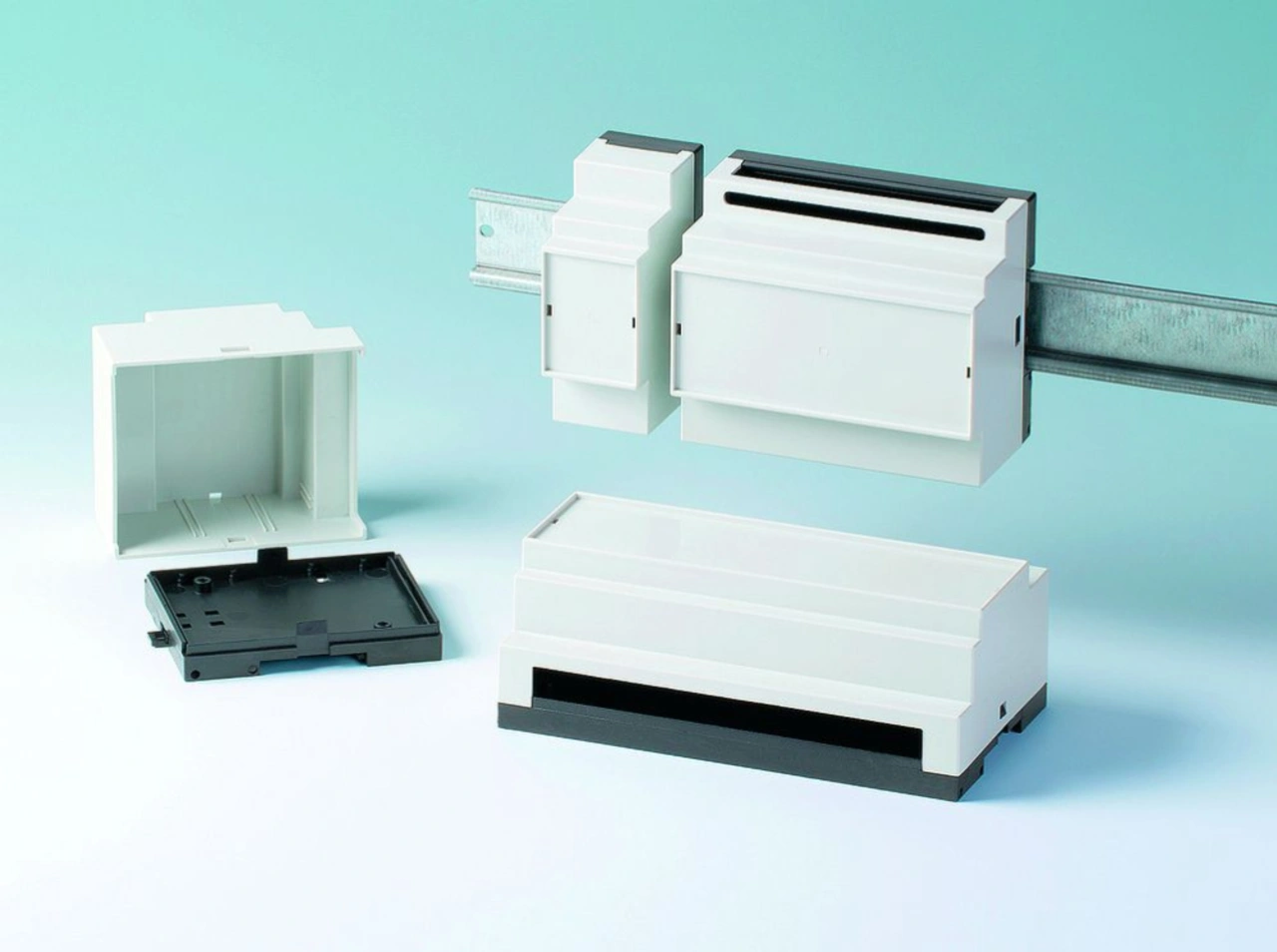

Die im Odenwald ansässige Firma OKW Gehäusesysteme produziert eine Vielzahl an Kunsstoffgehäusen; so auch die Gehäusereihe Railtec B, die ganz aktuell um neue Varianten für Anwendungen mit größerem Bedarf an Einbauraum erweitert worden ist. Unterschiedliche Anschlussebenen am Oberteil – flach und hoch – lassen die Kunststoffgehäuse ganz individuell bestücken. Die neuen Ausführungen in den Breiten 2, 4, 6 und 9 Module fügen sich in das umfangreiche Gehäuseprogramm nahtlos ein.

Das Railtec B verfügt über einen im Unterteil vormontierten Rastclip – passend für DIN-Schienen EN 60715 TH35. Alternativ kann auch eine direkte Wandmontage erfolgen. Die Oberteile sind aus dem Material PC (UL 94 V-0) in lichtgrau (RAL 7035), die Unterteile indes aus PPO (UL 94 V-0) in schwarz gefertigt.

Das DIN-Schienengehäuse ist vollisoliert und berührungssicher nach VBG 4 sowie IEC 529/DIN VDE 0470-1. Die kleinste Abmessung der neuen Ausführungen beträgt 35 × 86 × 58 mm³ (2-Module-Format), die größte Variante hat die Maße 157 × 86 × 58 mm³ (9-Module-Variante). Außerdem ist die Baureihe flexibel bei der Bestückung, sodass die Positionierung der Leiterplatten in allen drei Raumrichtungen erfolgen kann.

Das Unterteil enthält Befestigungsdome, das Oberteil Führungen. Für die individuelle Ausstattung sind Printklemmen, Stiftleisten und transparente Deckel als Zubehör erhältlich. Um die Gehäuse nach Kundenwunsch zu modifizieren, stehen Veredelungs- und Bearbeitungstechniken – z.B. die mechanische Bearbeitung, Lackierung oder Bedruckung durch das hausinterne Service-Center – zur Verfügung.
