Funktional konzipiert und optisch ansprechend

Maßgeschneidertes E-Gehäuse gewünscht?

26. Januar 2015, 13:40 Uhr | Von Thomas Lüke

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Bis zum anschlussfertigen Produkt durchkonzipiert

Der Gehäusespezialist aus Bünde in Ost-Westfalen konzentriert sich neben den Standardprodukten auf die Erstellung von kundenspezifischen Lösungen. Neben der Beratung, der Materialbeschaffung und der Fertigung übernimmt das Unternehmen zudem auch die Prüfung der Baugruppen mit Funktions- und Endtests. Ein Service, von dem auch Grindaix profitiert, denn die Kühlschmierstoff-Spezialisten beziehen vom Gehäusehersteller nicht nur die Elektronik-Verpackung.

Vielmehr benötigen die Ingenieure ein anschlussfertiges Produkt einschließlich der dazugehörigen Kabel sowie einen Systemkoffer, in dem sich alle Bestandteile unterbringen lassen. Nebenbei montiert das Unternehmen die erforderlichen Stecker, lasert die Beschriftungen der Buchsen, integriert einen resistiven Touchscreen und bestückt mit weiteren beigestellten bzw. selbst beschafften Komponenten.

Konstruktive Finesse, funktionales Zubehör

Die beiden Unternehmen kooperierten bei der Designabstimmung des Gehäuses sehr eng. Denn es galt nicht nur, Leiterplatten und weitere Komponenten darin platzsparend unterzubringen, die gefundene Lösung sollte auch möglichst kostengünstig und effizient sein. Der Gehäuse-Anbieter empfahl für den von Grindaix gedachten robusten Einsatzzweck ein Alustyle-ASPH-1850-Gehäuseprofil, das mit seinem horizontal geteilten Korpus die Montage der innenliegenden Komponenten vereinfacht.

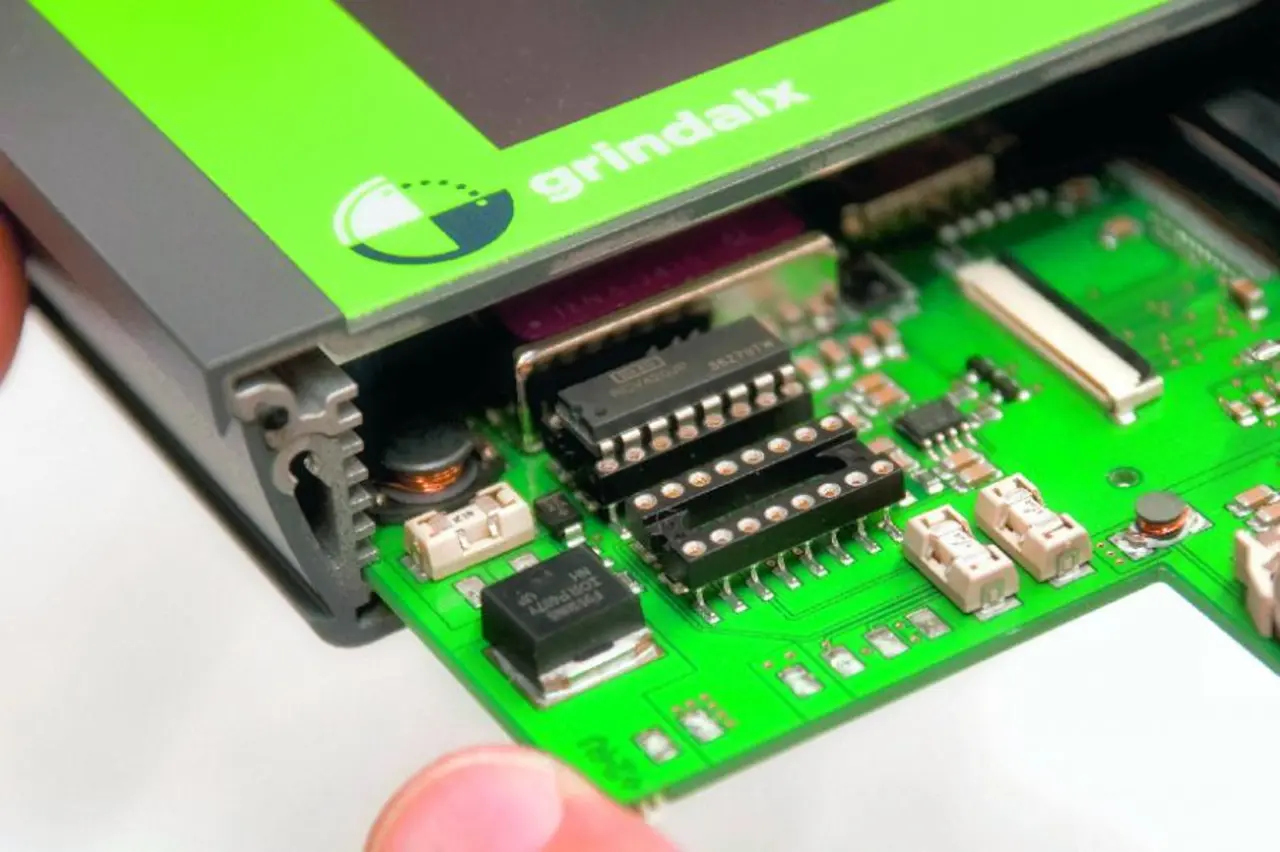

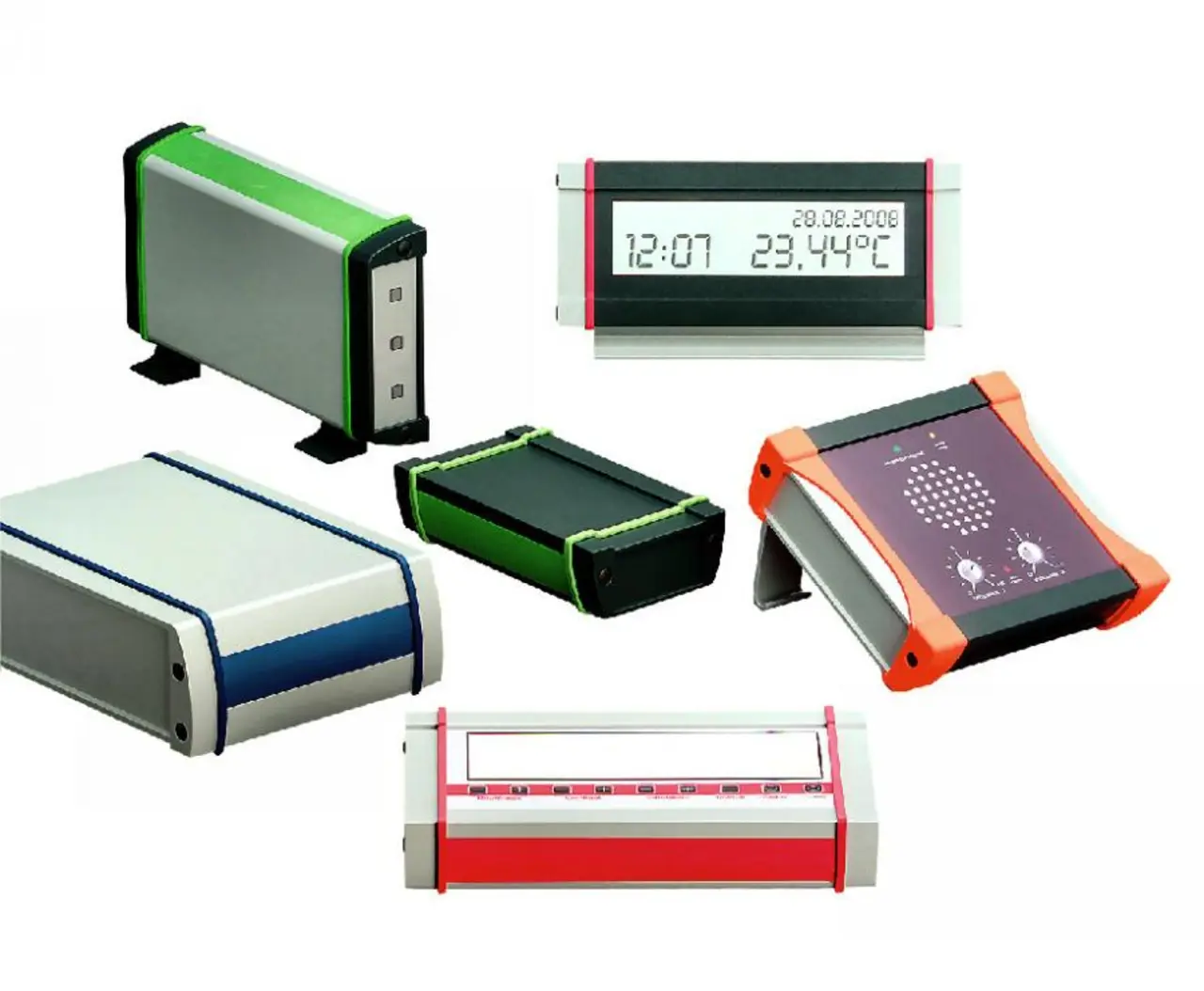

Die als Hand-, Wand- oder Tischgehäuse einsetzbaren Aluminiumgehäuse (Bild 2) überzeugen nicht nur durch konstruktive Eigenschaften, sondern auch durch ihr funktionales Zubehör. Die bis zur Deckenwand durchgängigen und gleichmäßig verteilten Nuten mit einheitlichem Rastermaß (Bild 3) unterstützen die einfache und sichere Fixierung von Leiter- und Montageplatten. Zwischen drei Profilvarianten und vier Profilquerschnitten kann der Kunde wählen. Standardlängen sind ab Lager verfügbar, Sonderlängen kurzfristig lieferbar. Ein Abschlussdeckel aus Zinkdruckguss verschließt das pulverbeschichtete Gehäuse, das über eine gute EMV-Abschirmung verfügt.

Das für Grindaix verwendete ASPH-Profil eignet sich mit Schutzart IP65 zum robusten Einsatz im Anlagen- und Maschinenbau. Alle Metallgehäuse können individuell bearbeitet werden, Verfahren wie Beschichtungen, Metallauftragungen oder Bedruckungen lassen sich ebenfalls jederzeit anwenden. Als funktionelles Zubehör liefert der Gehäusespezialist z.B. Abschluss- oder Montagedeckel, Designdichtungen in fünf Farben, Dekorstreifen, Wandbefestigungen, Abdeckkappen, Tower- oder Aufstellfüße, Frontplatten und Batteriefächer.
