Schaltschrank-Klimatisierung
Clever kühlen mit Umgebungsluft
Fortsetzung des Artikels von Teil 1
Effizienz und Sicherheit im Betrieb
Vom Einsatz eines Dachlüfters können Anwender, die auf einen effizienten Betrieb Wert legen, ebenfalls profitieren. Faktoren, welche die Effizienz von Dachlüftern beeinflussen, sind beispielsweise das Design zur Luftführung, die Verringerung von Druckverlusten und die Verwendung von Ventilatoren mit EC-Technologie. Da das Thema Energieeffizienz in den letzten Jahren immer stärker in den Fokus gerückt ist, hat der Hersteller bei der Entwicklung der neuesten Dachlüftergeneration besonderes Augenmerk auf ausgefeilte Luftführung mit geringen Druckverlusten gelegt. Der Schaltschrankspezialist aus Herborn bietet darüber hinaus den Dachlüfter in der größten Leistungsklasse (1000 m³/h) mit EC-Ventilator an. Damit ergibt sich eine Reduktion der Leistungsaufnahme gegenüber den Vorgängermodellen um bis zu 50 Prozent.
Der Einsatz von Ventilatoren mit EC-Technologie bietet aber noch weitere Vorteile: Neben einem geringeren Strombedarf besteht die Möglichkeit, den Lüfter mit Hilfe der standardmäßig integrierten Steuerschnittstelle über ein 0...10-V- oder PWM-Signal (PWM = Pulsweitenmodulation) anzusteuern sowie dessen Lüfterdrehzahl und -funktion zu überwachen. Dies ermöglicht dem Anwender eine schnelle und einfache Ausfallerkennung der Lüfter und somit eine höhere Betriebssicherheit seiner Anlagen. Außerdem kann er die Lebensdauer des Lüftermotors deutlich verlängern.
Einfache Montage und Wartung
Jobangebote+ passend zum Thema
Die Montage von Klimatisierungskomponenten auf dem Schaltschrankdach wird häufig als aufwendig wahrgenommen. Einen deutlichen Vorteil bieten hierbei modulare Schaltschränke, bei denen das Dachblech abgenommen und mit den Dachaufbaukomponenten bestückt werden kann. Sollte dies nicht möglich sein, sind Komponenten, die sowohl von oben als auch von unten befestigt werden können, von klarem Nutzen.
Um dem Anwender eine flexible und zugleich schnelle Installation zu ermöglichen, ist bei den neuen Dachlüftern die Befestigung wahlweise von innen oder außen möglich. Der Dachlüfter wird durch Einrasten von vier Rastnasen in den für alle Leistungsklassen identischen Montageausbruch gesetzt. Die vier Klemmbefestiger können mit einem Schraubendreher wahlweise von unten oder oben arretiert und auch wieder gelöst werden (Bild 4). Weitere Montageschritte sind für die Erreichung von IP55 nicht notwendig. Auch der Elektroanschluss lässt sich komfortabel über eine Steckerklemme vornehmen und ermöglicht dadurch eine zügige Verdrahtung.
Aber nicht nur die Montage, sondern auch die Wartung kann je nach Lüfter-Design zeitsparend durchgeführt werden. Je nach Verschmutzungsgrad der angesaugten Luft sind regelmäßige Wartungsintervalle für den Austausch der Filtermatten empfehlenswert, um einen gleichbleibenden Luftvolumenstrom des Lüfters sicherzustellen. Da Dachlüfter die Luft der Reinluftseite im Schaltschrankinneren ansaugen, ist ein Filtermattenwechsel ohnehin nur selten notwendig.

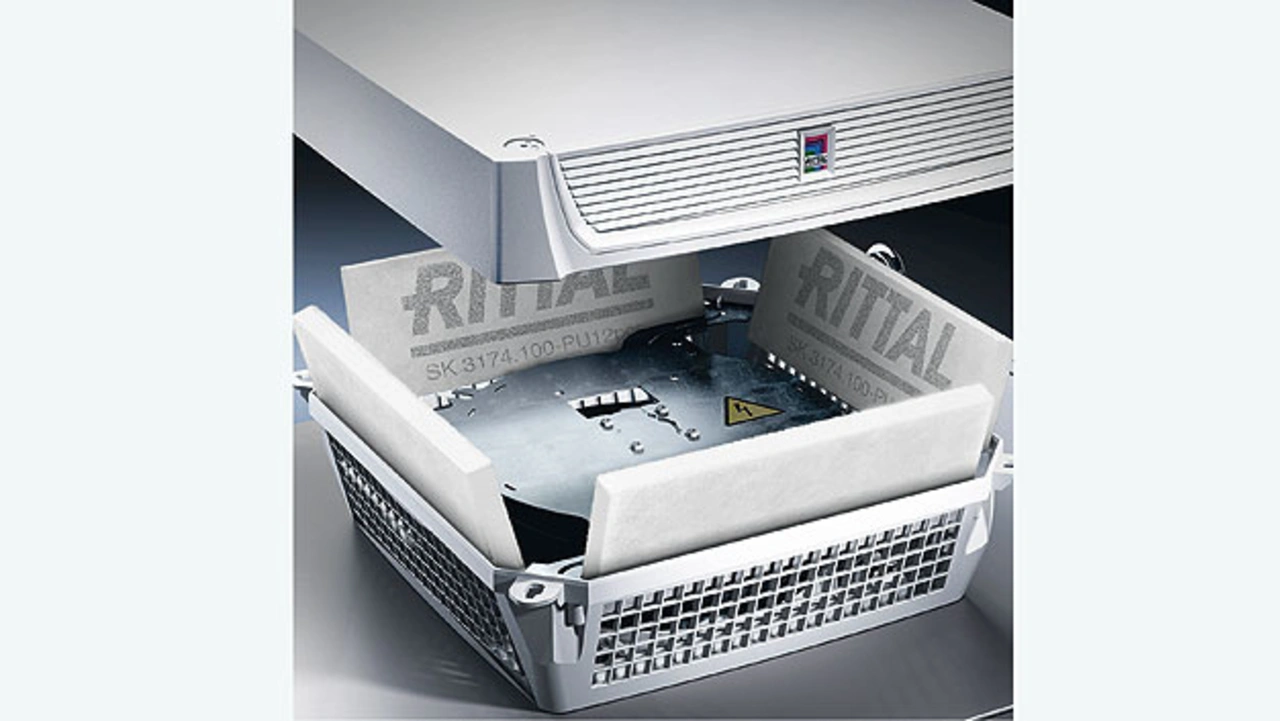

Damit im Falle eines dennoch notwendig werdenden Wechsels der Wartungsaufwand so gering wie möglich ist, sind die Filtermatten bei den neuen Dachlüftern sehr einfach zugänglich. Der Wechsel erfolgt schnell durch Abnehmen der Haube über vier Schnellverschlüsse. Somit sind die vier Filtermatten im Handumdrehen getauscht. Für die korrekte Einbaurichtung sorgt die aufgedruckte Beschriftung der Filtermatten.
Die Autorin
| Judith Kötzsch |
|---|
| ist als Abteilungsleiterin Business Development Climatisation bei Rittal in Herborn beschäftigt. |
