Integrationstest ohne Hardware

Beschleunigter AUTOSAR-Entwicklungsprozess

19. April 2011, 11:26 Uhr | Von Florian Wandling und Dr. Roman Pallierer

AUTOSAR ist eine herstellerübergreifende Initiative mit dem Ziel, eine funktionsorientierte Methodik anzuwenden. EB tresos WinCore beschleunigt dabei den Entwicklungs-prozess, indem es den Funktionstest der AUTOSAR-Software zu einem frühen Zeitpunkt ermöglicht. Ohne Hardware lassen sich die hardware-unabhängigen Software-Kompo-nenten parametrieren, optimieren und testen. Durch die Vergleichsmöglichkeit bei vorhandener Hardware kann im Problemfall die Fehlerursache leicht eingegrenzt werden.

▶ Diesen Artikel anhören

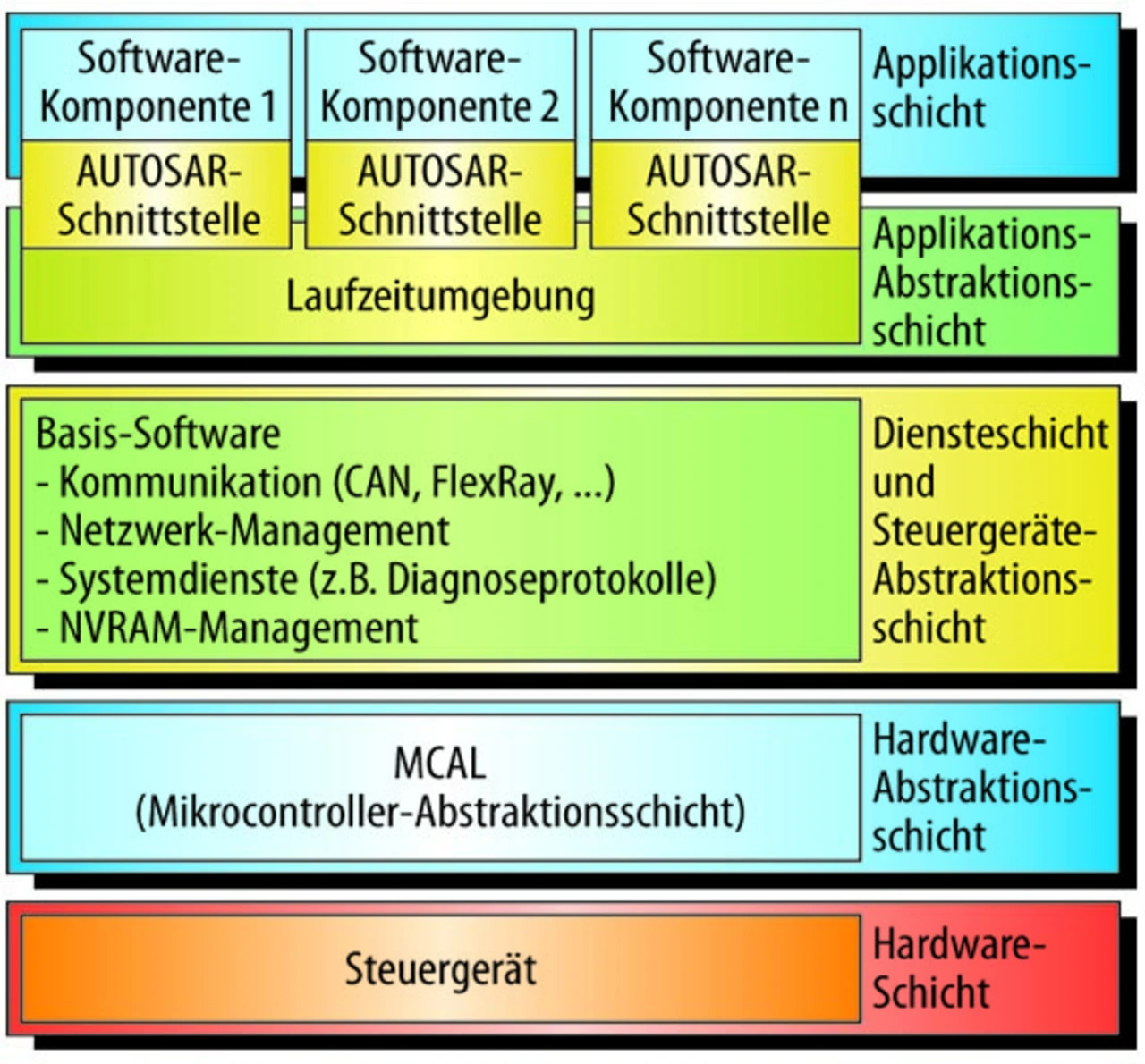

Die aktuelle Entwicklungsmethodik sieht vor, dass spätestens in der Integrationsphase auf einem realen Steuergerät getestet wird. In der Integrationsphase werden die Anwendungsfunktionen (Software-Komponenten) und die AUTOSAR-Basis-Software (BSW) miteinander integriert, das heißt, in dieser Phase ist es erstmalig möglich, das Zusammenspiel zwischen der AUTOSAR-Software und der eigentlichen Applikation zu testen (Bild 1).

Beispielsweise könnte eine Software-Komponente Daten über eine Steuergeräteschnittstelle versenden, z.B. über den CAN-Bus. Ob diese Daten nun wirklich auf dem CAN-Bus ankommen, hängt ab von der korrekten Funktion der Software-Komponente, der korrekten Konfiguration der AUTOSAR-Basis-Software sowie der fehlerfreien Integration dieser beiden Teile.

Beim Integrationstest wird überprüft, ob die Software-Komponente, also die Kundenfunktion, korrekt arbeitet und ob alle Parameter im AUTOSAR-Stack richtig konfiguriert wurden. Nur dann kommt die Nachricht korrekt an der Steuergeräteschnittstelle an. Um das zu gewährleisten, müssen die Software-Komponente richtig mit der Laufzeitumgebung (Run-Time Environment; RTE) verbunden sein und die darunterliegenden Schichten, z.B. der Kommunikations-Stack, der die Nachricht sendet, ebenfalls konsistent konfiguriert sein.

Der Test auf realer Hardware bringt allerdings einige Schwierigkeiten mit sich: Da Hardware- und Software-Entwicklung zumeist parallel verlaufen, wird man für erste Tests in der Regel zunächst mit einem Hardware-Prototyp arbeiten müssen, z.B. einem Evaluierungs-Board des Halbleiterherstellers. Es stellt sich die Frage, ob im Fehlerfall das Evaluierungs-Board falsch arbeitet oder ob ein Fehler im Software-Code ein Problem verursacht. Da sich Evaluierungs-Board und Steuergerät im Hardware-Aufbau unterscheiden, muss ein Teil der hardware-spezi-

fischen Konfiguration des AUTOSAR-Stacks doppelt vorgenommen werden: Zunächst für das Evaluierungs-Board und anschließend, wenn die ersten Prototypen des Steuergerätes verfügbar sind, erneut. Das kostet Zeit und ist fehleranfällig, da zwei unterschiedliche Konfigurationen parallel gepflegt werden müssen.
