3. Preisträger

Mit dem 3. Preis ausgezeichnet wurde die von Jens Pukallus, KEB Karl E. Brinkmann GmbH, entworfene Leiterplatte für einen 5,5-kW-Umrichter. Er hat ein bereits existierendes Leiterplattendesign, einen sechslagigen Multilayer (6 × 105 µm), überarbeitet und optimiert. Jens Pukallus hatte die Idee, statt der separat zu montierenden Brücken-Platine ein Teil am Rand der Hauptleiterplatte einfach hochzuklappen und so die zusätzliche Brücken-Platine mitsamt deren Bestückung einzusparen.

Matchmaker+ Anbieter zum Thema

zu Matchmaker+

Leiterplatten Designwettbewerb Pfiffige Power PCBs 3. Preis

Alle Bilder anzeigen (4)

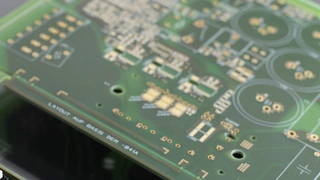

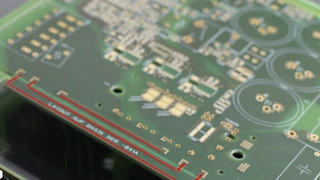

Zusätzlich hatte Jens Pukallus sich vorgenommen, die Leiterplattenfläche nicht durch den am Rand hinzukommenden, später abzuwinkelnden Hochstromteil zu vergrößern. Sein Trick: Die eingebetteten Wirelaid-Drähte ermöglichen eine schmalere Ausführung der Brücke. Die Brücke mit den drei Hochstromverbindungen passt dann in den kleinen Rand, der bisher sowieso an der Leiterplatte dran war und nach der Bestückung abgebrochen wurde.

Jens Pukallus erklärt im Video sein Sieger-Projekt:

Jens Pukallus von der KEB Karl E. Brinkmann GmbH stellt sein Projekt vor, mit dem er den 3. Platz des Leiterplatten-Design-Wettbewerbs "Pfiffige Power-PCBs" belegte.
