Separate Ansteuerung für Rot, Grün, Blau
Dreifarbige Mini-RGB-LED mit großem Farbraum
Vishay hat eine dreifarbige LED für RGB-Displays und Hintergrundbeleuchtungen vorgestellt. Die Baureihe VLMRGB1500 ist in der SMT-Bauform 0404 ausgeführt und misst 1,0 × 1,0 × 0,65 mm.
Die LED verfügt über eine gemeinsame Anode sowie getrennte Kathoden für die roten, grünen und blauen Chips. Dadurch lassen sich die einzelnen Farben separat ansteuern und kombinieren. Auf diese Weise kann jede Farbe innerhalb des durch das Gamut-Dreieck im CIE-1931-Farbraum definierten Bereichs dargestellt werden.
Bei einem Betriebsstrom von 5 mA erreicht das Bauelement eine Lichtstärke von bis zu 252 mcd. Zum Einsatz kommen AllnGaP- und InGaN-Technologien für die unterschiedlichen Farbchips.
Kompakte Bauform für vielfältige Anwendungen
Das Gehäuse ist laut Hersteller rund 70 % kleiner als PLCC-4. Die LED eignet sich für Anwendungen in Kleinst- und Leichtfahrzeugen, Energiespeichersystemen und Industrieumgebungen. Weitere Einsatzfelder sind vollfarbige Displays, Hintergrundbeleuchtungen in Unterhaltungselektronik, Haushaltsgeräten und Telekommunikationssystemen sowie Effekt- und Architekturbeleuchtung.
Elektrische Eigenschaften und Zuverlässigkeit

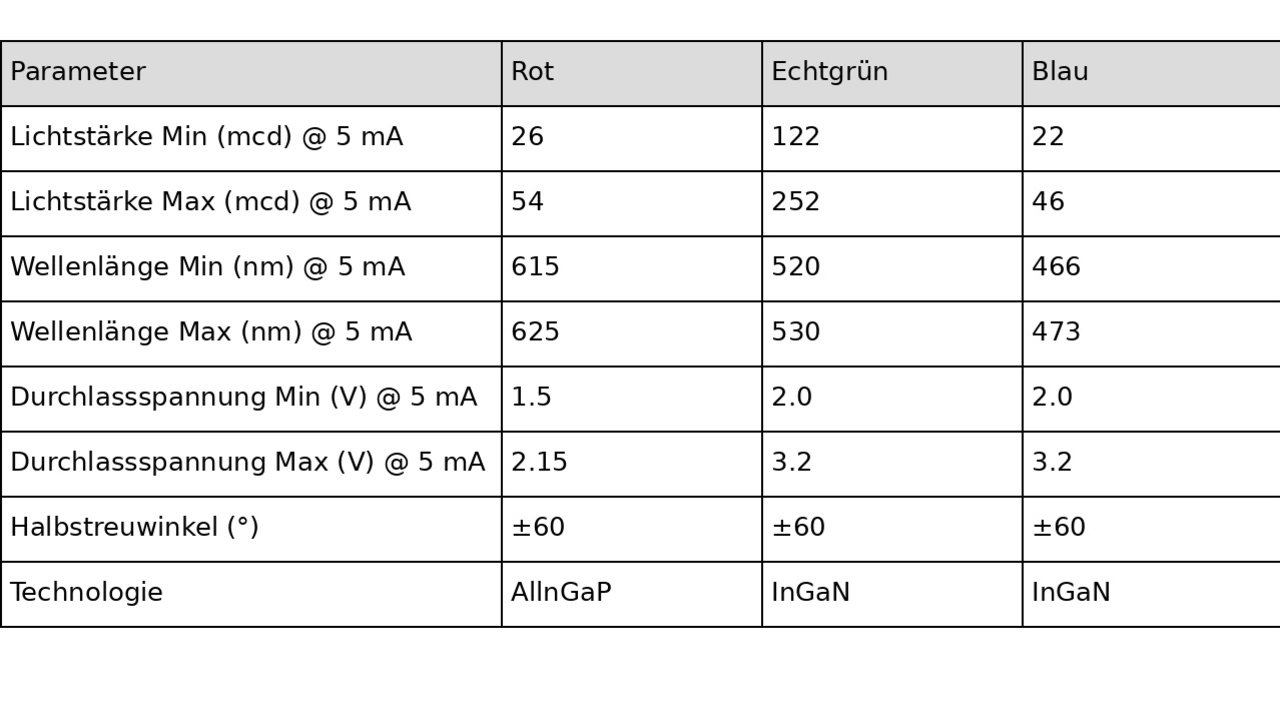

Die Lichtstärke liegt bei 5 mA zwischen 26 und 54 mcd (Rot), 122 und 252 mcd (Grün) sowie 22 und 46 mcd (Blau). Die Wellenlängenbereiche reichen von 615 bis 625 nm für Rot, 520 bis 530 nm für Grün und 466 bis 473 nm für Blau.
Die Durchlassspannungen betragen 1,5 bis 2,15 V (Rot) sowie 2,0 bis 3,2 V für Grün und Blau. Der Halbstreuwinkel liegt bei ±60°.
Das Bauelement ist für einen Temperaturbereich von -40 °C bis 85 °C spezifiziert und erfüllt die Anforderungen der Feuchteempfindlichkeitsstufe MSL 3. Die ESD-Festigkeit beträgt bis zu 2 kV für Rot sowie 1 kV für Grün und Blau gemäß JESD22-A114-B.
Fertigung und Verfügbarkeit
Die neue LED von Vishay ist RoHS-konform, halogenfrei und für das IR-Reflow-Löten geeignet. Sie ist nach Lichtstärke und Farbe sortiert und kompatibel zu bestehenden Lösungen, sodass ein Austausch ohne Anpassung von Leiterplatte oder Ansteuerung möglich ist.
