EHLA 3D

Laserschweißen erobert dritte Dimension

31. Januar 2022, 17:30 Uhr | Karin Zühlke
Fraunhofer ILT
3D-Druck eines Fraunhofer-ILT-Schriftzuges aus drei verschiedenen Pulverwerkstoffen als Demonstrator-Bauteil für das neue, hochproduktive EHLA-3D-Verfahren
© Fraunhofer ILT

Das am Fraunhofer-Institut für Lasertechnik ILT entwickelte »extreme Hochgeschwindigkeits-Laserauftragschweißen« (EHLA) ist eine effiziente Alternative zu herkömmlichen Beschichtungsverfahren. Derzeit wird es unter der Bezeichnung EHLA 3D für die additive Fertigung weiterentwickelt.

Metallische Bauteile sind häufig ex­tremen Bedingungen ausgesetzt, zum Beispiel beim Einsatz in der Luft- und Raumfahrt, auf Ölbohrplattformen im Meer, in Form von Papierwalzen, Hydraulikzylindern oder als Bremsscheiben in Autos. Spezielle Beschichtungen sollen die Werkstoffe deshalb vor Korrosion und schnellem Verschleiß bewahren. Mit dem technologischen Fortschritt jedoch steigen die Anforderungen auf dem internationalen Markt stetig. Die Nachfrage ist infolgedessen zunehmend gekennzeichnet vom Bedarf nach noch kürzeren Produktionszeiten, individuellen Bauteilen sowie einem enorm hohen Preisdruck.

Keines der herkömmlichen Verfahren jedoch genügt diesen Standards noch. Sie sind weder ausreichend flexibel, ressourceneffizient noch wirtschaftlich genug, um schmelzmetallurgisch angebundene, dünne Schichten mit hoher Qualität auf Bauteil-Oberflächen aufzutragen. Das Hartverchromen, bis vor nicht allzu langer Zeit das gängigste Verfahren, wird von der EU seit September 2017 nur noch unter strengen Auflagen zugelassen. Denn die elektrochemische Abscheidung von giftigem Chrom (VI) schädigt die Umwelt nachhaltig.

Um diese Lücke zu schließen, haben Wissenschaftlerinnen und Wissenschaftler des Fraunhofer ILT deshalb ein alternatives Beschichtungsverfahren entwickelt: das extreme Hochgeschwindigkeits-Laserauftragschweißen EHLA. Seit 2015 kommt es insbesondere für Beschichtungen zum industriellen Einsatz; jetzt erfolgt für EHLA der Schritt in die dritte Dimension.

Die perfekte Grundlage

EHLA punktet im Vergleich zu den herkömmlichen Verfahren in mehrfacher Hinsicht. Nicht umsonst gewannen Wissenschaftler des Fraunhofer ILT dafür 2017 den renommierten Joseph-von-Fraunhofer-Preis. Das von ihnen entwickelte Verfahren verbessert die Vorschubgeschwindigkeit, mit der die Oberfläche bearbeitet wird, im Vergleich zum klassischen Laserauftragschweißen von 0,5 bis 2 Meter pro Minute auf 50 bis 500 Meter pro Minute. Ein Bauteil lässt sich heute also 100- bis 250-mal schneller beschichten. Auch ist es möglich, wesentlich dünnere Schichten aufzutragen. Waren durch konventionelles Laserauftragschweißen Schichten von mindestens 500 Mikrometer Stand der Technik, sind jetzt minimal 25 Mikrometer möglich.

Fraunhofer ILT

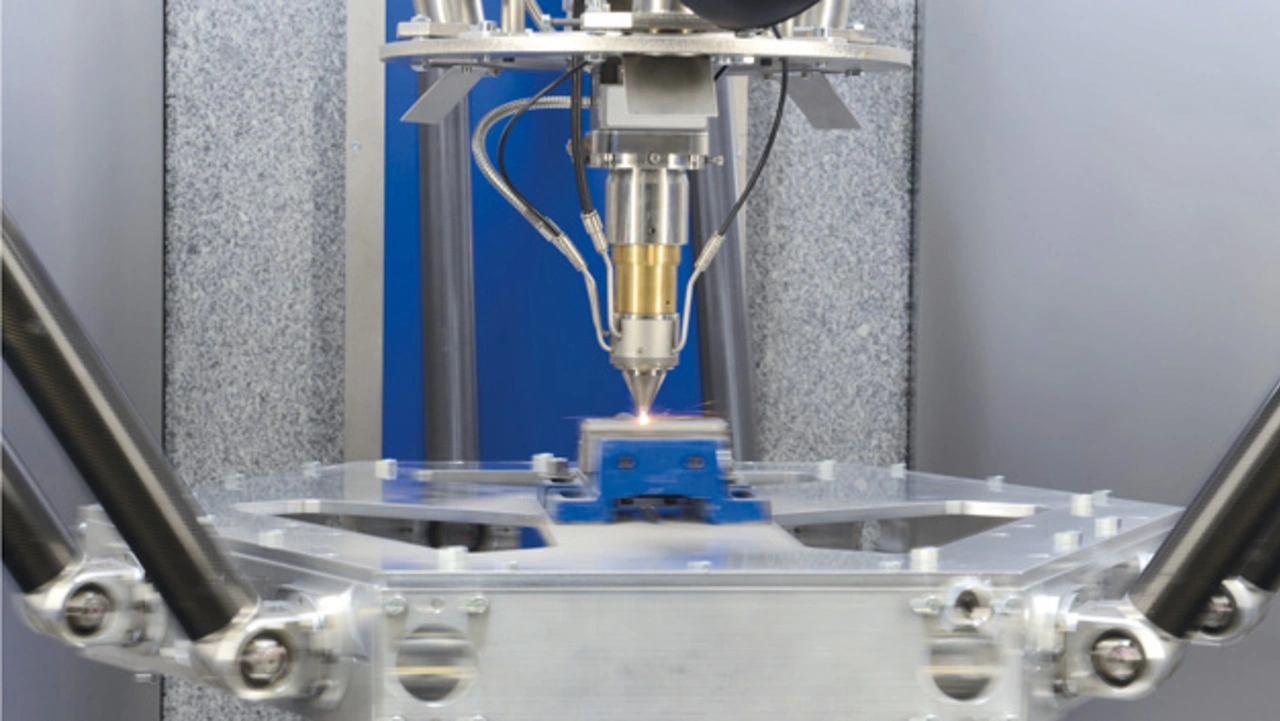

Die Tripod-Kinematik in Aktion: stationäre Pulverzufuhrdüse und bewegte Bauplattform zur Durchführung schneller und präziser Vorschubbewegungen
© Fraunhofer ILT

Ein weiterer Vorteil liegt im geringen Wärmeeintrag. Beim klassischen Laserauftragschweißen wird der pulverförmige Zusatzwerkstoff in einem verhältnismäßig großen Schmelzbad direkt auf der Bauteiloberfläche aufgeschmolzen, um sie zu beschichten. Das kann die Materialeigenschaften jedoch nachhaltig verändern und kostet eine Menge Energie. Nicht so bei EHLA. Hier werden die festen Pulverpartikel schon in der Luft vom Laser aufgeschmolzen. Sie erreichen die Bauteiloberfläche also bereits im flüssigen Zustand und müssen dort nicht unter hohem Energieaufwand weiter aufgeschmolzen werden. Die Wärmeeinflusszone verkleinert sich so auf fünf bis zehn Mikrometer, beträgt also im Vergleich zum Laserauftragschweißen lediglich noch ein Hundertstel.

So können jetzt auch metallurgisch inkompatible, hitzeempfindliche Werkstoffgruppen miteinander verbunden und verarbeitet werden, Aluminium und Titan zum Beispiel. Insgesamt wird die Bauteil-Oberfläche zudem wesentlich glatter: Die Rauheit verringert sich etwa um den Faktor 10. Für die Expertinnen und Experten am Fraunhofer ILT bietet das eine perfekte Grundlage für weitere Entwicklungsschritte.


  1. Laserschweißen erobert dritte Dimension
  2. Neue Generation der additiven Fertigung
