Kabel für die Datenkommunikation
Signalintegrität bei Highspeed sichern
Fortsetzung des Artikels von Teil 1
Kabelkonfektionen von Samtec
Es gibt eine breite Palette von Eye-Speed-Mikrokoaxial- und -Twinaxialkabeln. Sie sind als hochkompakte Arrays erhältlich und bieten Merkmale wie integrierte Masseflächen, hermaphroditische Steckverbinder, Zugentlastung und verschiedene Anschluss- und Verriegelungsoptionen.
Jobangebote+ passend zum Thema

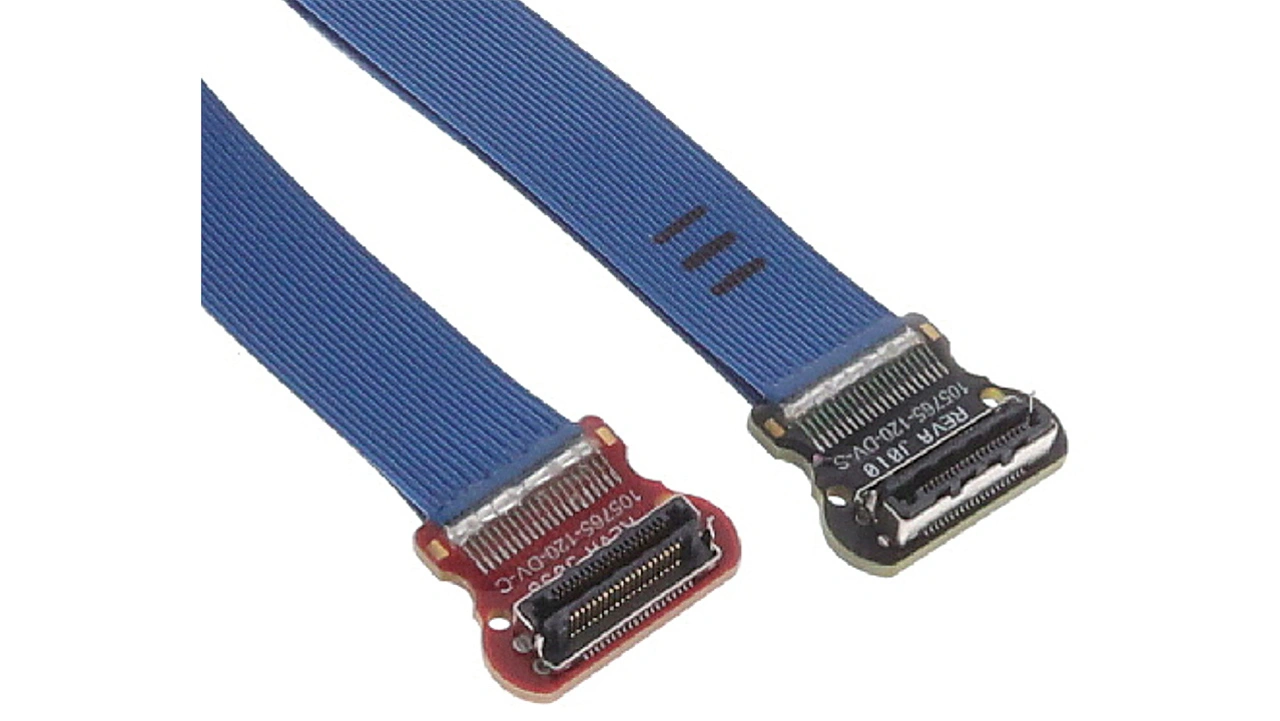

Das ARC6-16-06.0-LU-LD-2-1 zum Beispiel ist ein schlankes, direkt steckbares Stecker-zu-Stecker-Kabel mit 16 Signalpaaren, das 152,4 mm lang ist und die PAM4-Signalübertragung mit 64 Gbit/s unterstützt (Bild 4). Diese Kabelkonfektion besteht aus 16 Twinaxialkabeln mit sehr geringem Zeitversatz in einem zweireihigen Design mit hoher Dichte und 32 Kontakten mit einem Abstand von 0,635 mm. Die Kontakte sind für eine optimale Signalintegrität direkt mit den Twinaxialleitern verlötet. Die Kabel sind 100 Ohm differenziell, verwenden 34 AWG durchmessende Drähte, sind in 8- und 24-Paar-Konfigurationen erhältlich und arbeiten in einem Betriebstemperaturbereich von -40 °C bis 125 °C.

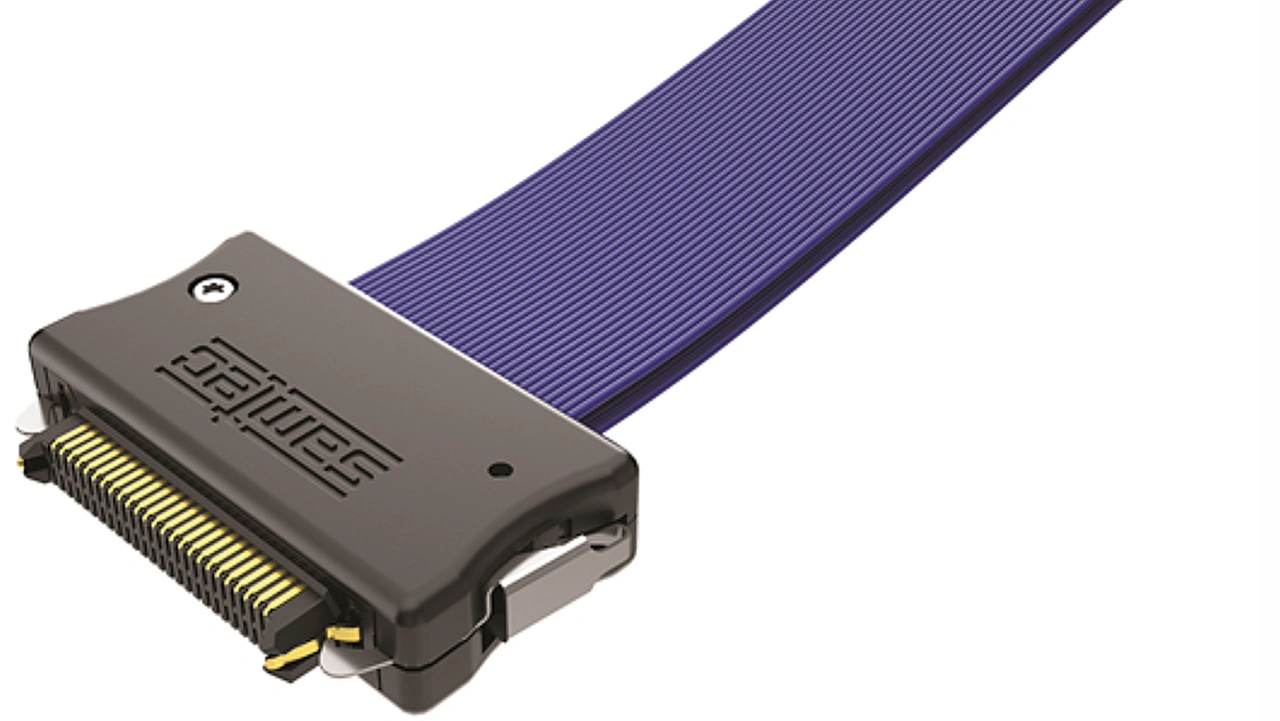

Das ERCD-020-12-00-TEU-TED-1-B ist eine Kartenrand-zu-Kartenrand- Kabelkonfektion, die zwei Reihen von zwanzig referenzbezogenen 50-Ω- Koaxialkabeln mit einem 40-Kontakt- Steckverbinder umfasst (Bild 5); die Kabellänge beträgt 305 mm. Die Koaxialleitungen verwenden 34 AWG durchmessende Mittelleiter, die als Flachbandkabel angeordnet sind; das Rastermaß beträgt 0,8 mm. Diese Kabel sind für die Übertragung von Signalen mit 14 Gbit/s ausgelegt. Die Steckverbinder verfügen über einen Quetschver-riegelungsmechanismus, der eine sichere Verbindung gewährleistet. Optional ist die Kabelkonfektion mit 10 bis 60 Kabeln pro Reihe mit einer Vielzahl von Verriegelungsmechanismen erhältlich. Alle arbeiten in einem Temperaturbereich von -25 °C bis 105 °C.

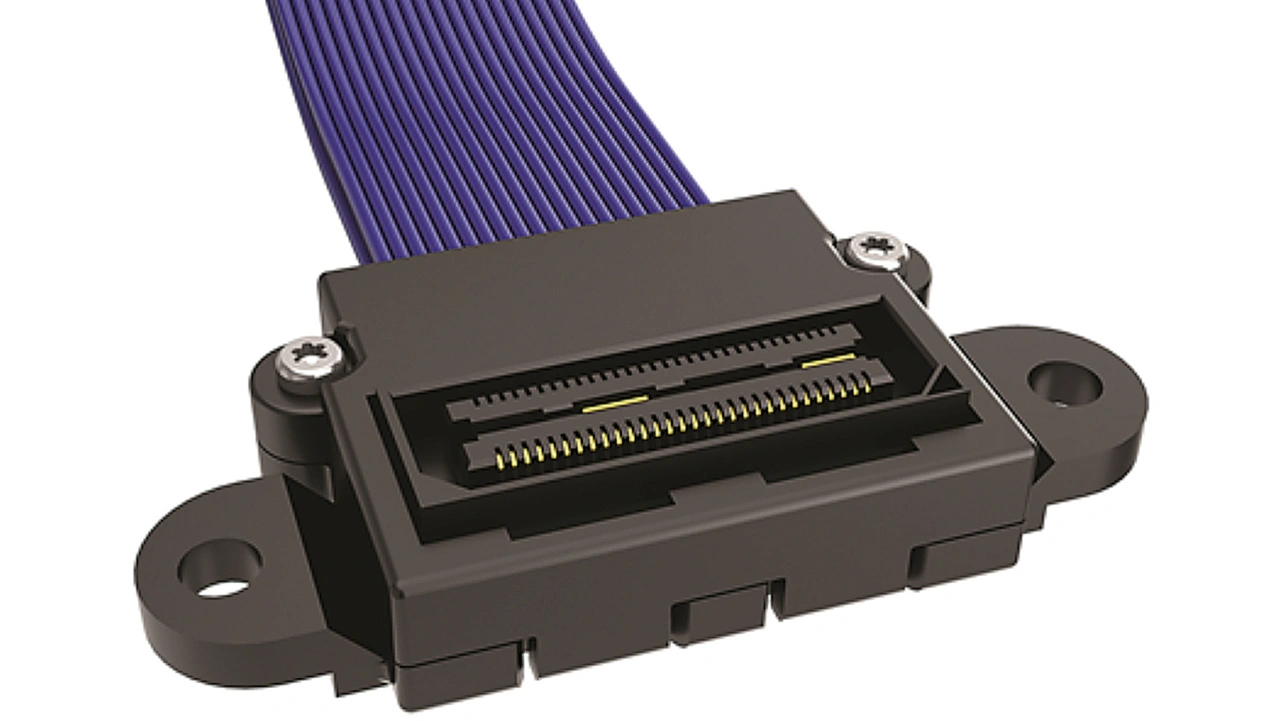

Die Kabelkonfektion HLCD-20-40-00-TR-TR-2 besteht aus zwei Reihen von zehn referenzbezogenen 50-Ω-Kabeln mit einer Länge von 1,02 m. Sie bietet vierzig Kontakte mit einem Kontaktabstand von 0,5 mm (Bild 6). Hermaphroditische Steckverbinder haben Stifte und Buchsen, die mit demselben Steckverbinder zusammengesteckt werden können. Sie werden in Anwendungen eingesetzt, bei denen keine Kontaktpolarisierung erforderlich ist, wie etwa bei bidirektionalen Datenpaaren.

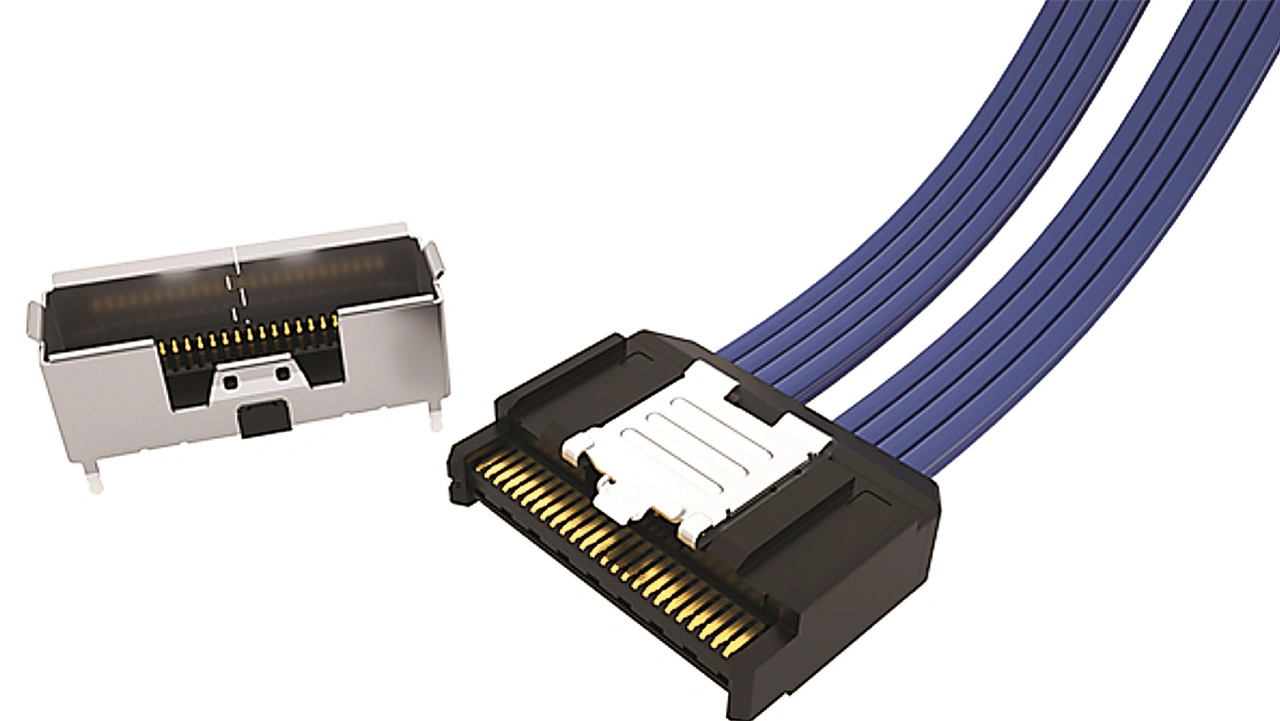

Das HLCD-20-40.00-TR-TR-2 kann in einem Standard- oder erweiterten Temperaturbereich von -25 °C bis 105 °C beziehungsweise -40 °C bis 125 °C eingesetzt werden. Die Kabelkonfektion HQDP-020-12-00-TTL-TEU-5-B verwendet zwei Reihen von 30 AWG durchmessenden 100-Ω-Twinaxialkabeln. Sie ist 305 mm lang, hat 20 Leitungen, verwendet einen Stecker-zu-Kartenrand-Anschluss und ist für den Betrieb mit 14 Gbit/s ausgelegt (Bild 7). Diese Familie bietet Optionen für 20, 40 oder 60 Kabel und eine Vielzahl von ober- flächen- und kantenmontierbaren Steckverbindern mit einem Rastermaß von 0,5 mm.
Der Autor
Rolf Horn
ist Applikationsingenieur bei Digi-Key Electronics, ist seit 2014 in der europäischen technischen Support-Gruppe tätig und in erster Linie für die Beantwortung aller Art von entwicklungs- und ingenieurtechnischen Fragen von Endkunden sowie für das Schreiben und Korrekturlesen von deutschen Artikeln und Blogs auf den Plattformen TechForum und maker.io von Digi-Key zuständig.
