Variables »ix«-Steckverbindersystem
Eine Alternative für den RJ45
Fortsetzung des Artikels von Teil 1
Flexibilität bei der Integration
Die Kabel können durch Löten oder mit Schneidklemmverbindungen (IDC) an die ix-Steckerbuchsen angeschlossen werden. Lötverbindungen haben den Vorteil, dass sie die Produktion von Kabelkonfektionen in einer Fabrikumgebung beschleunigen können. IDC-Verbindungen werden hingegen häufig zur Herstellung von Kabelbaugruppen vor Ort verwendet und können die Installationszeit um bis zu 50 Prozent verkürzen, da weniger Kabel abisoliert, verdrillt und gelötet werden müssen. Zur Verfügung stehen vier Steckverbinderfamilien, die mit den Nummern 30, 31, 32 und 40 bezeichnet werden. Die ersten drei unterstützen verschiedene IDC-Kabelgrößen, während die vierte Produktreihe für Lötverbindungen geeignet ist.
- 30: IDC bei Verwendung von Drähten der Größen 26 bis 28 AWG mit einem Isolator-Außendurchmesser von 0,95 bis 1,05 mm
- 31: IDC bei Verwendung von Drähten der Größen 24 bis 25 AWG mit einem Isolator-Außendurchmesser von 1,1 bis 1,25 mm
- 32: IDC bei Verwendung von Drähten der Größen 22 bis 25 AWG mit einem Isolator-Außendurchmesser von 1,4 bis 1,6 mm
- 40: handgelötet
Hirose bietet auch ix-Steckverbinder mit drei Buchsen-Konfigurationen und drei Stecker-Konfigurationen an, die spezifischen Anwendungsanforderungen entsprechen. Zu den Buchsen-Konfigurationen gehören:
- Aufrechter rechter Winkel, der parallel mit einem Abstand von 10 mm montiert werden kann, um in Systemen mit hoher Packungsdichte Platz auf der Leiterplatte zu sparen
- Vertikaler Typ, ermöglicht das Stecken von oben
- Die flache, rechtwinklige Buchse ist 5,7 mm hoch und damit weniger als halb so hoch wie ein RJ45-Steckverbinder
- Die Steckerkonfigurationen umfassen
- gerade Verkabelung
- rechtwinklige Verkabelung nach oben
- rechtwinklige Verkabelung nach unten
- Crimpen und Aufpressen vor Ort
Bei industriellen Ethernet-Anwendungen ist eine hohe Verfügbarkeit erforderlich, und die Montage der Verkabelung vor Ort kann ein wichtiger Faktor sein. Sie kann die Installation von Geräten beschleunigen, insbesondere in modularen Architekturen, um den schnellen Austausch von abgenutzten oder beschädigten Kabelkonfektionen zu erleichtern.

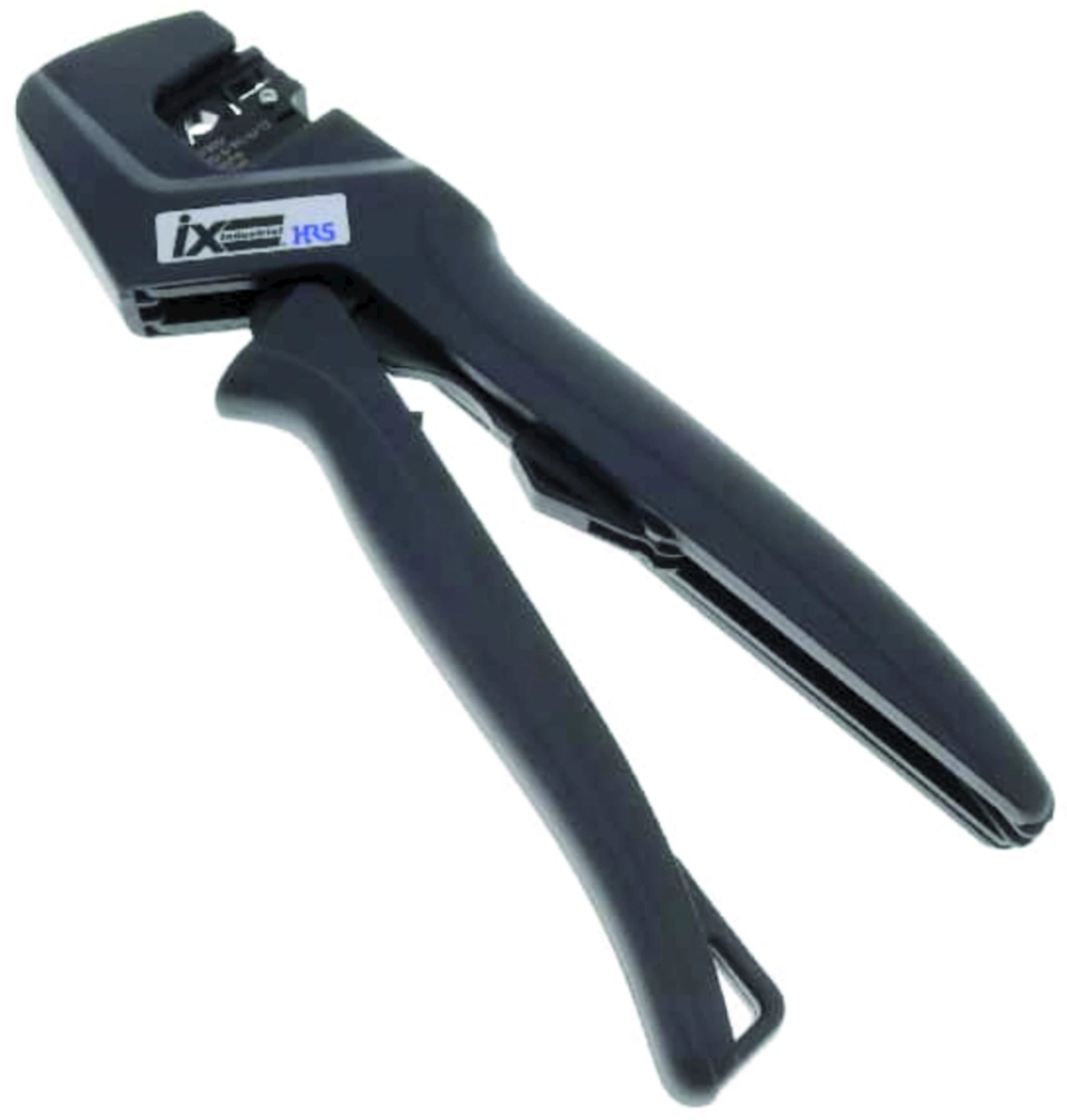

Für die Montage vor Ort bietet Hirose ein entsprechendes Kabelkonfektionswerkzeug an, das mit den IDC-ix-Steckverbindern IX30G, IX31G und IX32G verwendet werden kann. Es handelt sich um ein kombiniertes Werkzeug zum Crimpen von Kabel und Stecker sowie zum Aufpressen des Schutzgehäuses auf die Baugruppe. Bei den gelöteten IX40G-Steckverbindern wird es nur zum Aufpressen verwendet.
Testen im Feld

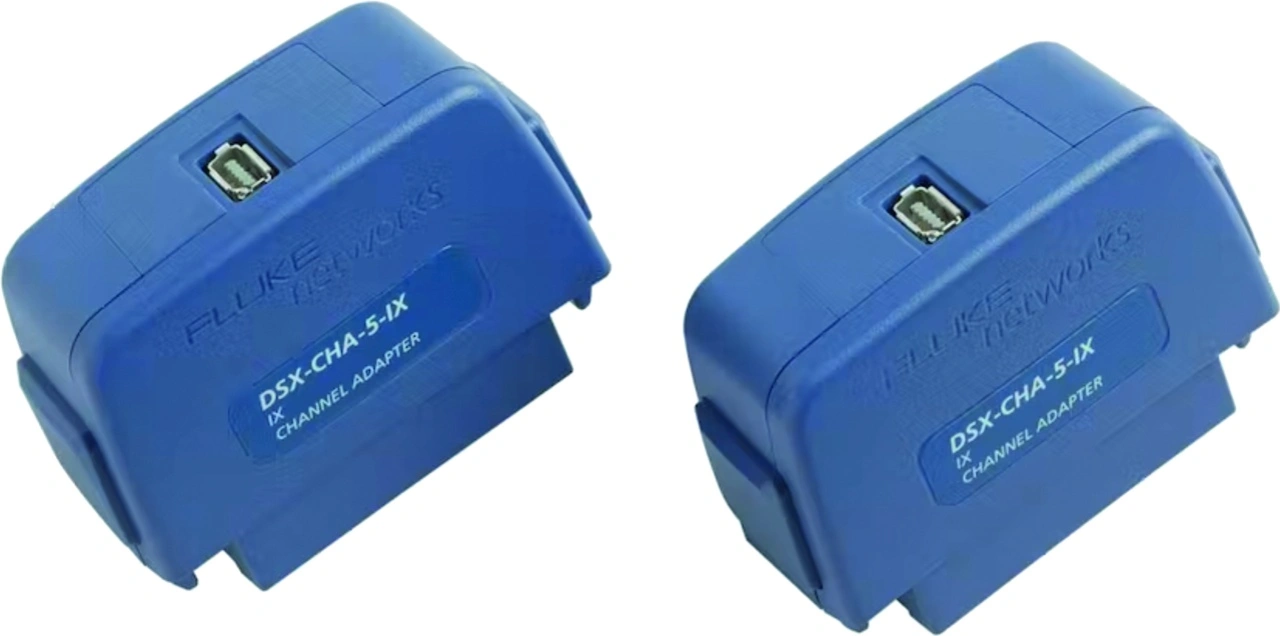

Es kann mehrere Gründe für das Testen von Ethernet-Kabeln im Feld geben. Bei der Ersteinrichtung von Geräten oder dem Austausch vorhandener Kabel kann durch Tests nachgewiesen werden, dass das Kabel alle Leistungsanforderungen erfüllt. Kabeltests sind aber auch bei der Fehlersuche in Installationen nützlich, um die Ursache eines Problems zu ermitteln. In einem Ethernet-Netzwerk kann es zahlreiche Fehlerquellen geben, darunter defekte Steckverbinder, Kabel- oder Abschirmungsbrüche und eine erhöhte Anfälligkeit für EMI. Daher bietet Hirose ein Kit bestehend aus zwei Adaptern an, das Feldtests von ix-Steckverbindern und -Kabelkonfektionen beschleunigen kann. Es ist für die Verwendung mit DSX-CableAnalyzer-Testern von Fluke Networks konzipiert.
Fazit
Entwickler können ix-Steckverbinder verwenden, um den Bedarf an hochkompakten, robusten Verbindungen in Industrie-4.0-Systemen zu decken. Diese Steckverbinder sind in Ethernet- und Nicht-Ethernet-Konfigurationen mit verschiedenen mechanischen Ausführungen erhältlich, um eine Reihe von Systemdesignanforderungen zu unterstützen. Lötverbindungen können in der Großserienfertigung eingesetzt werden, während IDC-Modelle für die Herstellung von Kabelkonfektionen vor Ort erhältlich sind. Werkzeuge und Testgeräte stehen ebenfalls zur Verfügung, um sicherzustellen, dass die resultierenden Kabelkonfektionen alle ix-Leistungsanforderungen erfüllen.
