Durchdachte Kühlungsmaßnahmen bestimmen den Erfolg

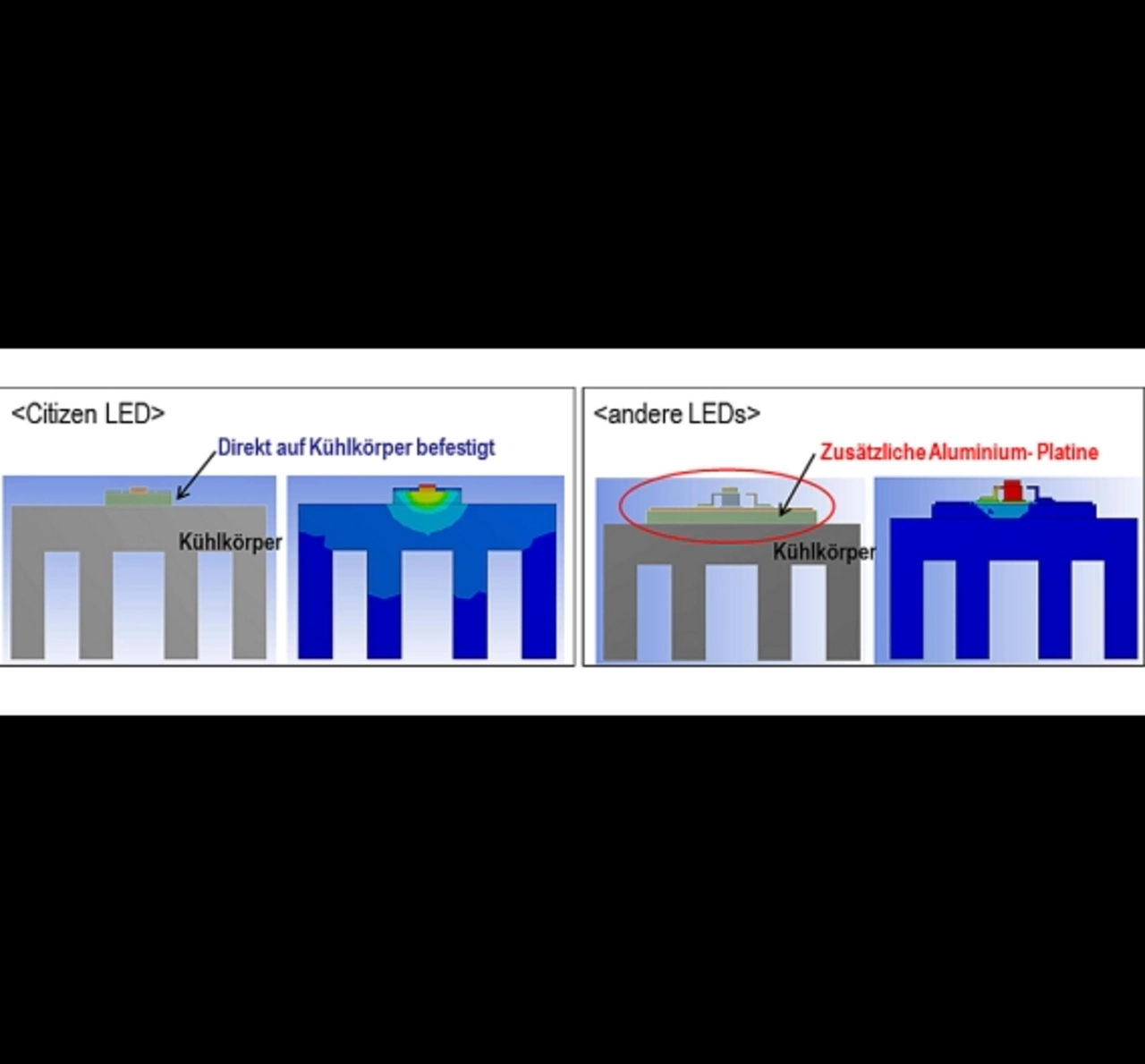

Das von Citizen verwendete Verfahren im Vergleich mit einer herkömmlichen LED.
© Endrich Bauelemente

Die linke Bildhälfte von Bild 3 zeigt den schematischen Aufbau einer Citizen-LED. Hierbei sind zwei entscheidende Unterschiede zu den meisten anderen LEDs erkennbar. Zum einen besteht die Citizen-LED nicht aus einem „Die“, sondern aus sehr vielen „Dies“, und zum anderen sind diese über einen thermisch leitenden und elektrisch isolierenden Kleber mit dem Alu-Substrat verbunden. Der Vorteil dieser Technik wird in der rechten Bildhälfte von Bild 3 sichtbar, die das Verfahren von Citizen mit einer herkömmlichen LED vergleicht. Es ist deutlich zu erkennen, dass sich die Wärme bei der Citizen-LED viel besser im Kühlkörper verteilt, als bei der herkömmlichen LED. Der Grund hierfür liegt im thermischen Übergangswiderstand zwischen „Die“ und Substrat und dem zweiten Übergangswiderstand zwischen LED-Substrat und Kühlkörper. Diese beiden Widerstände sind entscheidend für die Wärmeübertrag in den Kühlkörper. Sind beide Widerstände hoch, so ist es nahezu unmöglich, die Wärme aus dem Chip in den Kühlkörper zu übertragen, wie dies auf der rechten Seite von Abbildung 3b sehr gut zu sehen ist.

Citizen hat durch ein spezielles Klebeverfahren der „Dies“ erreicht, dass der Übergangs-widerstand zwischen „Die“ und LED-Substrat extrem klein ist. Endrich Bauelemente hat darüber hinaus mit speziell angepassten Wärmeleitfolien auch den zweiten Übergangswiderstand zwischen LED und Kühlkörper stark reduzieren können.
