Präzise Hallsensoren
Kosten im Griff
Fortsetzung des Artikels von Teil 2
Hall-Sensoren für Konsumer-Anwendungen
Konsumer-Anwendungen sind der hohen Stückzahlen wegen stark kostengetrieben. Speziell für die kostengünstige, kontaktlose Positionserfassung sind die Hallsensoren der Serie TLV496x-xTA/B bemessen (Tabelle 2).
Jobangebote+ passend zum Thema
| Produktcode | Gehäuse | Produktbeschreibung | Schaltpunkt | Anwendungen |
|---|---|---|---|---|
| TLV4961-1TA/B | PG-TO92S-3-1/2 | Latch | ±2,0 mT | Indexzählung, bürstenlose DC-Motoren |
| TLV4961-3TA/B | PG-TO92S-3-1/2 | Latch | ±7,5 mT | Indexzählung, bürstenlose DC-Motoren |
| TLV4964-4TA/B | PG-TO92S-3-1/2 | Switch (unipoar) | ±10,0 mT/-8,5 mT | Positionssensorik |
| TLV4964-5TA/B | PG-TO92S-3-1/2 | Switch (unipoar) | +7,0 mT/-5,0 mT | Positionssensorik |
| TLV4968-1TA/B | Pg-TO92S-3-1/2 | Latch | ±1,0 mT | bürstenlose DC-Motoren |
Tabelle 2: Die TLV496x-xTA/TB-Familie für besonders kostenempfindlichesensitive Konsumer-Anwendungen
Entsprechende Anwendungen benötigen kostengünstige, aber dennoch präzise Halllatches oder Hallswitches (unipolar/bipolar) für den Temperaturbereich von -40 °C bis +125 °C.
Diese Varianten zeigen 1,6 mA Stromaufnahme und einen ESD-Schutz bis 4 kV HBM. Der Ausgang ist gegen Überstrom und zu hohe Temperaturen geschützt. Zu den den typischen Anwendungen zählen bürstenlose DC-Motoren in Geschirrspülern, Waschmaschinen, andere Weiße Ware, Kompressoren in Klimaanlagen, Lüfter in PCs aber auch Jalousien, Gartengeräte und der Gebäudeschutz (z. B. Tür- und Fensterkontakte, Tore oder Rollläden).
Die TLV496x-xTA/B-Familie arbeitet in einem weiten Eingangsspannungsbereich von 3,0 V bis 26 V mit ungeregelten Spannungsversorgungen. Alle anderen Spezifikationen entsprechen weitgehend den Produkten TLE/TLI496x-XM. Geliefert werden diese Sensoren in halogenfreien, RoHS-kompatiblen und gemäß JESD47 qualifizierten TO92S-3-1-Gehäusen für die xTA-Varianten (BULK) bzw. TO92S-3-2 für die xTB-Produkte (AMMO).

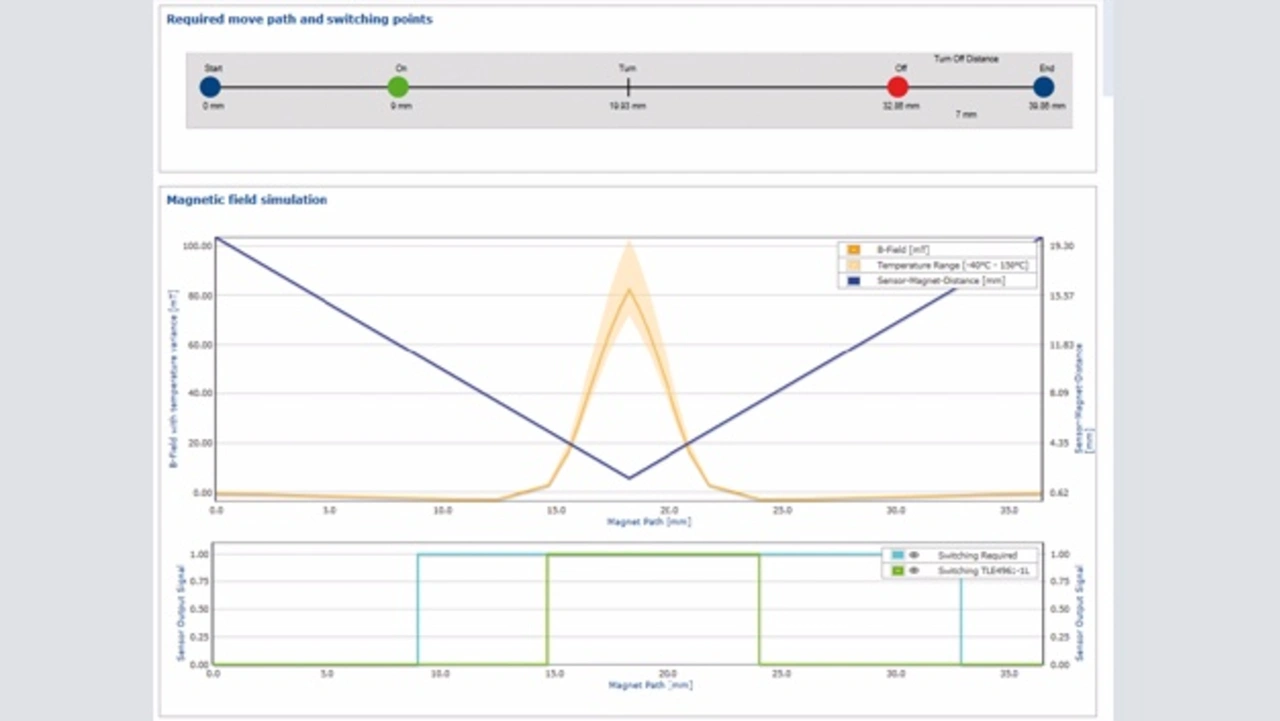

Für die neuen Hallsensoren steht Entwicklungsunterstützung in Form von Evaluationboards, Analog-Adapterboards, Online-Simulationswerkzeug (Bild 4) sowie Applikationsschriften zur Verfügung.
- Kosten im Griff
- Sparsam bei den Kosten und der Stromaufnahme
- Hall-Sensoren für Konsumer-Anwendungen
