Low-Power-Optimierung mit Oszilloskopen

15. Februar 2018, 16:24 Uhr   |  Dr. Markus Herdin, Produktmanager für Oszilloskope bei Rohde & Schwarz

Low-Power-Optimierung mit Oszilloskopen
© Rohde & Schwarz

Zwei Tastköpfe RT-ZVC können an ein Oszilloskop RTE oder RTO angeschlossen werden und stellen bis zu 16 hochauflösende Messkanäle bereit.

Der Mehrkanal-Leistungstastkopf R&S RT-ZVC bietet bis zu vier Strom- und Spannungseingänge mit sehr hoher Auflösung für die präzise Messung von Strömen und Spannungen. Die Optimierung des Stromumsatzes von IoT-Modulen wird damit Messaufgabe auf Oszilloskopen.

Die Minimierung des Stromumsatzes ist bei batteriebetriebenen Geräten zu einem qualitätsbestimmenden Thema geworden. Besonders im IoT-Bereich, aber auch bei Medizintechnikprodukten, Freizeitprodukten wie Funkkopfhörern oder Geräten für die Gebäudeautomatisierung wie Rauchwarnmeldern, ist eine lange Batterie- beziehungsweise Akkustandzeit entscheidend.

Typisch für diese Geräte ist eine lange Ruhephase mit sehr geringem Stromumsatz und regelmäßige, oft sehr kurze, Aktivitätsphasen mit mittlerem oder hohem Stromumsatz (Bild 1).

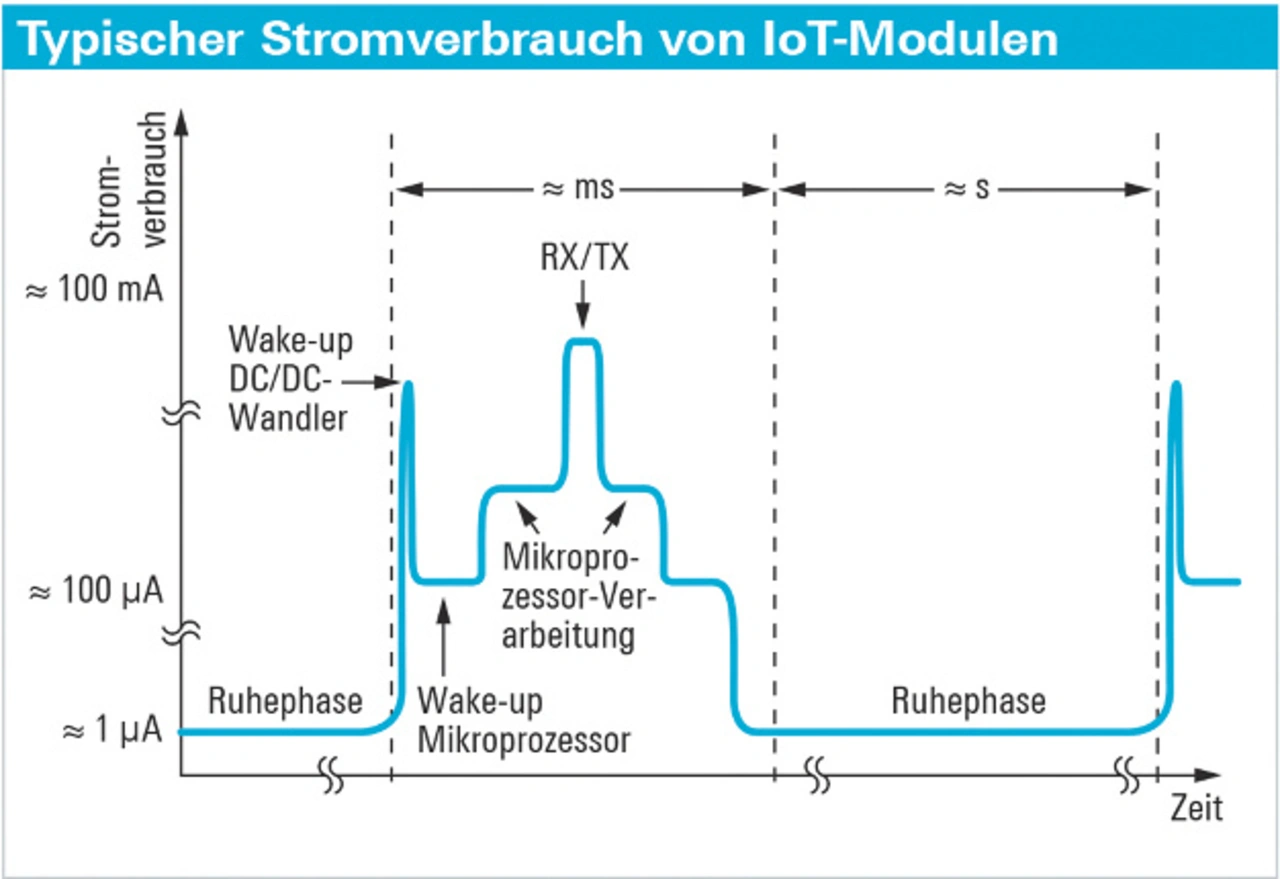

Bild 1: Der typische Stromumsatzverlauf eines IoT-Moduls ist geprägt von langen Ruhephasen mit sehr geringem Stromumsatz und von kurzen Phasen mit hohem Stromumsatz.
© Rohde & Schwarz

Bild 1: Der typische Stromumsatzverlauf eines IoT-Moduls ist geprägt von langen Ruhephasen mit sehr geringem Stromumsatz und von kurzen Phasen mit hohem Stromumsatz.

Zur Erfassung des tatsächlichen Gesamtumsatzes ist deshalb eine sehr hohe Messdynamik notwendig. Zudem sind häufig mehrere Messkanäle notwendig, da bei komplexen Produkten die verschiedenen Module der Elektronikschaltung zu unterschiedlichen Zeiten aktiviert werden.
