Synthese von Kompensationsnetzwerken
27. März 2013, 18:30 Uhr |
Ralf Sommer, Eric Schäfer, Dominik Krauße, Jacek Nowak, Michael Meister
Diesen Artikel anhören
Fortsetzung des Artikels von Teil 4
Ausbeuteoptimierung mit WiCkeD ergab eine Ausbeute von 99,95 Prozent
Ein für die industrielle Praxistauglichkeit ebenfalls entscheidender Aspekt ist die Robustheit der neuen Kompensationsmöglichkeiten. Würden sich die dynamischen Eigenschaften durch Bauteilstreuung stark verschlechtern, wäre die neue Kompensationsmethode nur von akademischem Wert. Eine nachfolgende Ausbeuteoptimierung mit WiCkeD ergab eine Ausbeute von 99,95 Prozent. Der Verstärker wurde in ein Layout umgesetzt, gefertigt und vermessen.
Jobangebote+ passend zum Thema
GLYN GmbH & Co. KG, Idstein
MACNICA ATD Europe GmbH, Ingolstadt
GLYN GmbH & Co. KG, Idstein

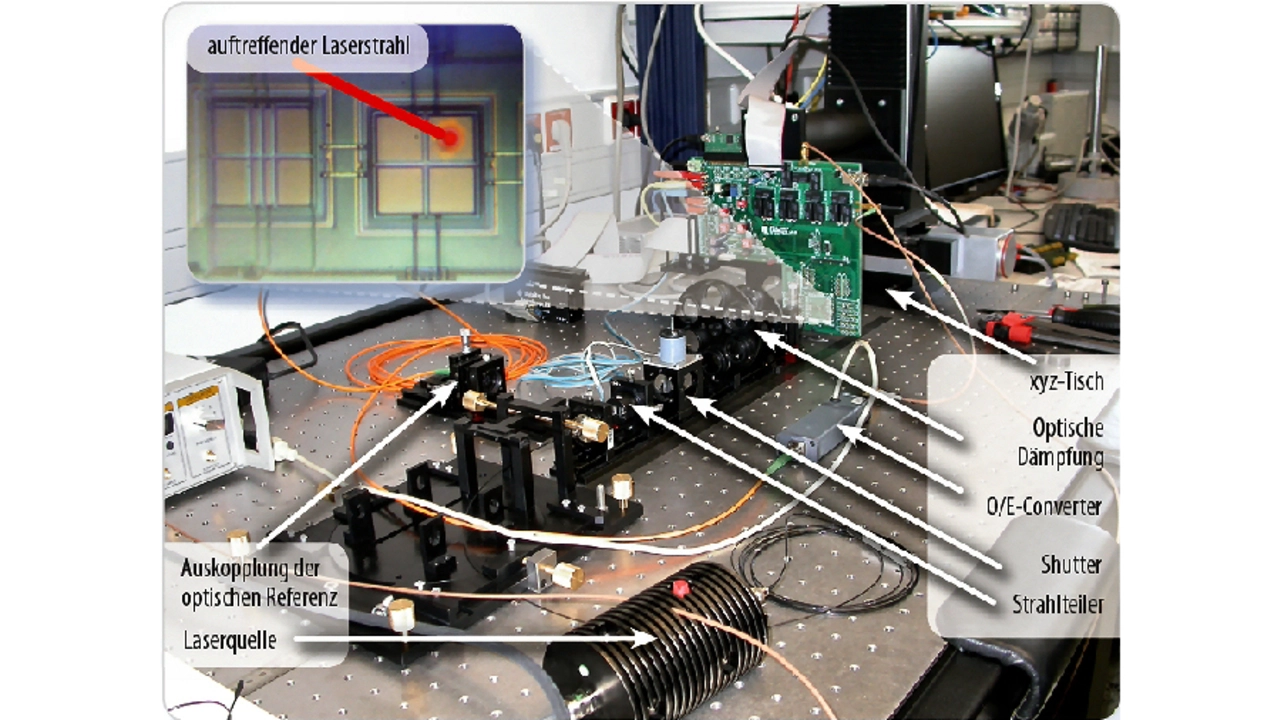

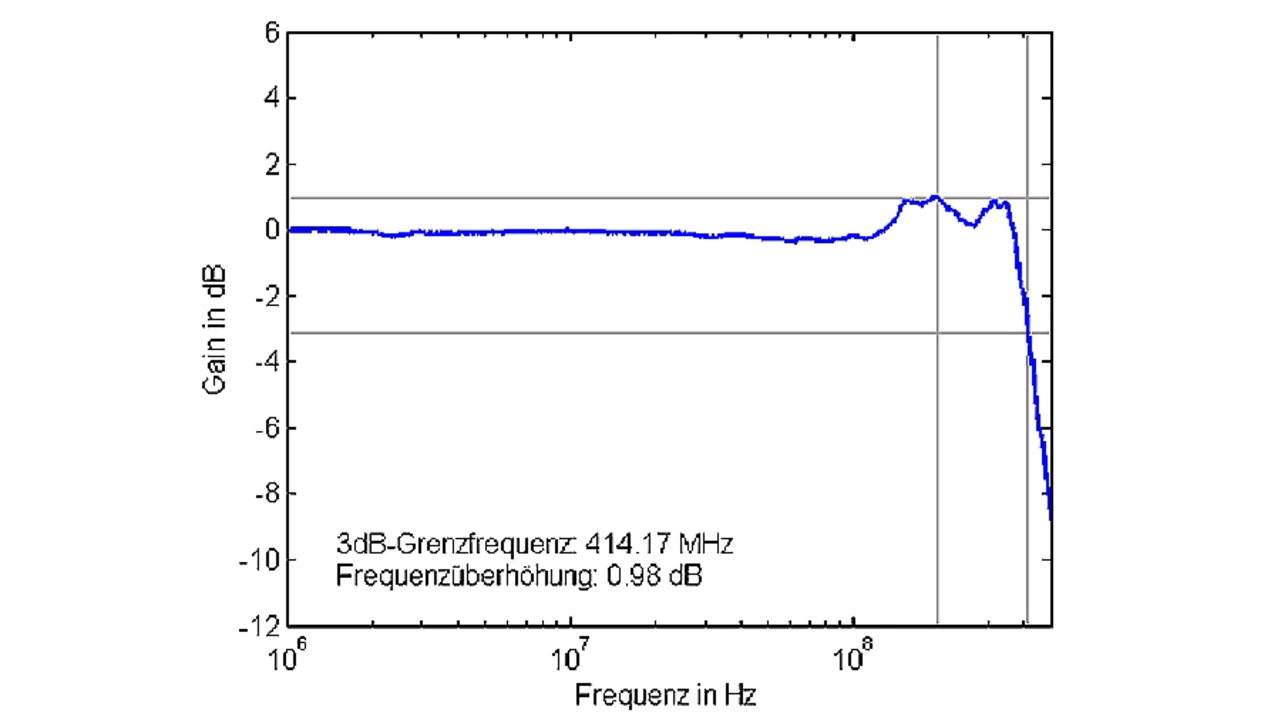

Die Bilder 5 (a) und (b) zeigen jeweils den mit dem Messaufbau aus Bild 6 gemessenen Frequenzgang und das Augendiagramm des Gesamtchips für ein 12-fach Blu-ray-Testsignal. Die Funktionsfähigkeit des Chips und die Erreichung der ambitionierten Performance-Ziele wurden erfolgreich nachgewiesen.
- Synthese von Kompensationsnetzwerken
- Förderprojekt „Syntheseunterstützter Entwurf analoger Schaltungen – SyEnA“
- Parametrische Pol-/Nullstellen- sowie Frequenz- und Zeit-/Transientanalyse wird durchgeführt
- Schaltung ist noch ungenügend kompensiert
- Ausbeuteoptimierung mit WiCkeD ergab eine Ausbeute von 99,95 Prozent
