Synthese von Kompensationsnetzwerken
Fortsetzung des Artikels von Teil 3
Schaltung ist noch ungenügend kompensiert

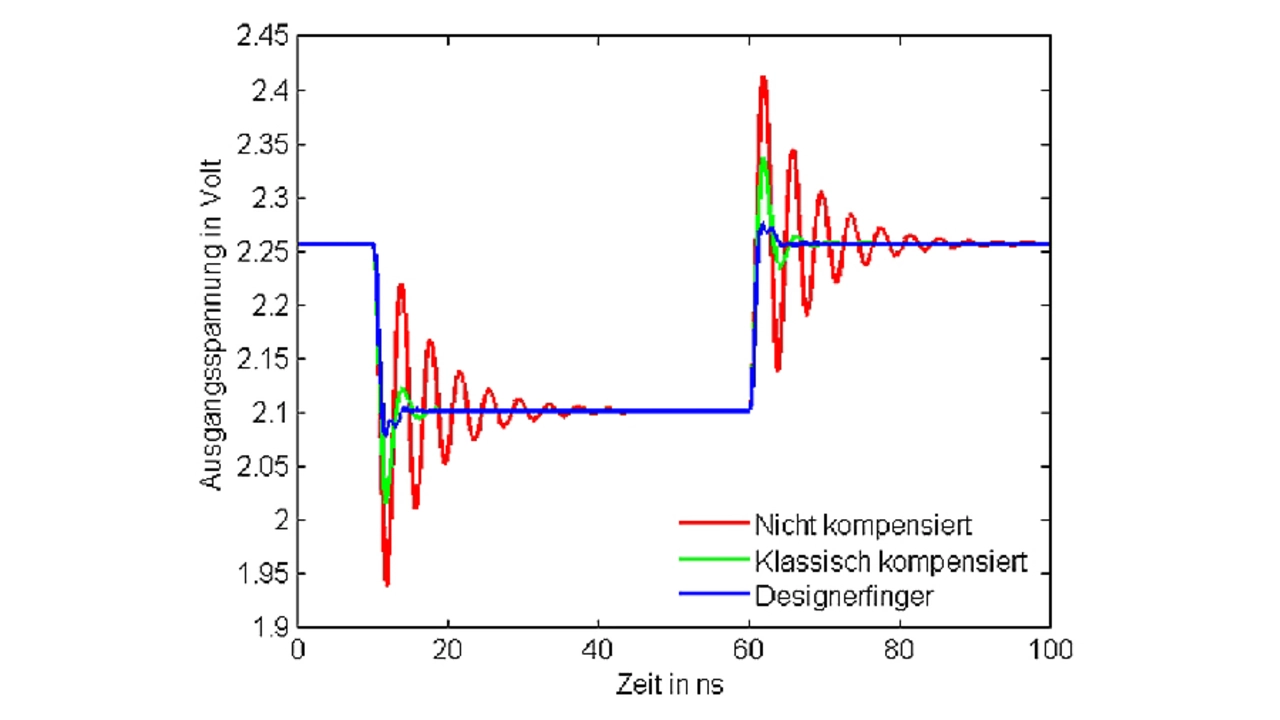

Für die unkompensierte Schaltung erhält man nach einer Transientsimulation das in Bild 3 rot dargestellte Verhalten. An den Oszillationen ist zu erkennen, dass die Schaltung ungenügend kompensiert ist.

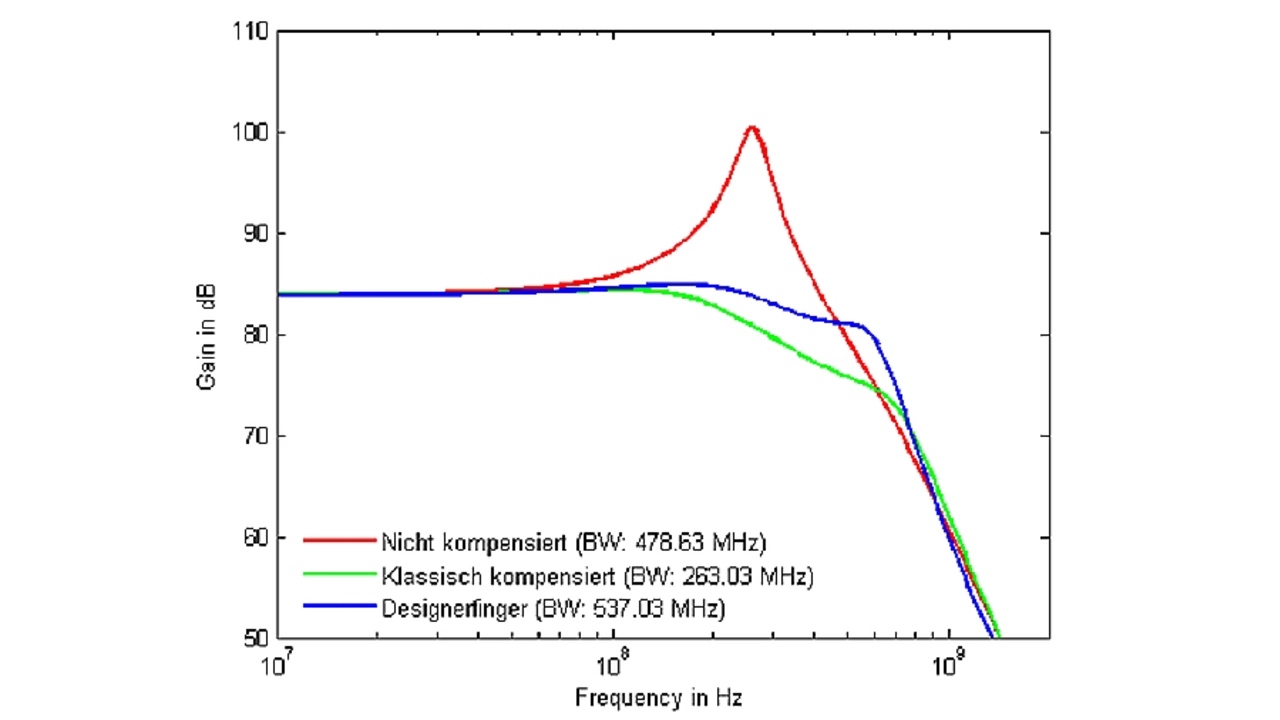

Mit dem neuen Kompensationsverfahren wurden nun die in Bild 2 blau eingezeichneten Kompensationskapazitäten ermittelt. Es wurde ein Kompensationsnetzwerk mit neun Kapazitäten synthetisiert. Ebenfalls liefert das Verfahren ein Satz an Parameterwerten, welche als Startwert für eine nachträgliche Optimierung bezüglich weiterer Performances verwendet werden können. In diesem Beispiel wurde das Kompensationsnetzwerk mit dem Ziel generiert, dass sich die dominanten Polstellen auf die 45°-Achse in der komplexen Ebene (der Realteil ist gleich dem Imaginärteil) verschieben. Ziel der anschließenden Dimensionierung war es, das gefundene Netzwerk nun auf hohe Bandbreite und geringe Resonanzüberhöhung auszulegen. Die blaue Kurve in Bild 3 zeigt Einschwingverhalten für das neue Netzwerk. In Bild 4 ist das Bodediagramm für den Transimpedanzverstärker dargestellt.
