Printklemmen für PV-Applikationen
»Intelligent« mit der Sonne verbunden
Fortsetzung des Artikels von Teil 3
Falls Anschlüsse angeschweißt werden

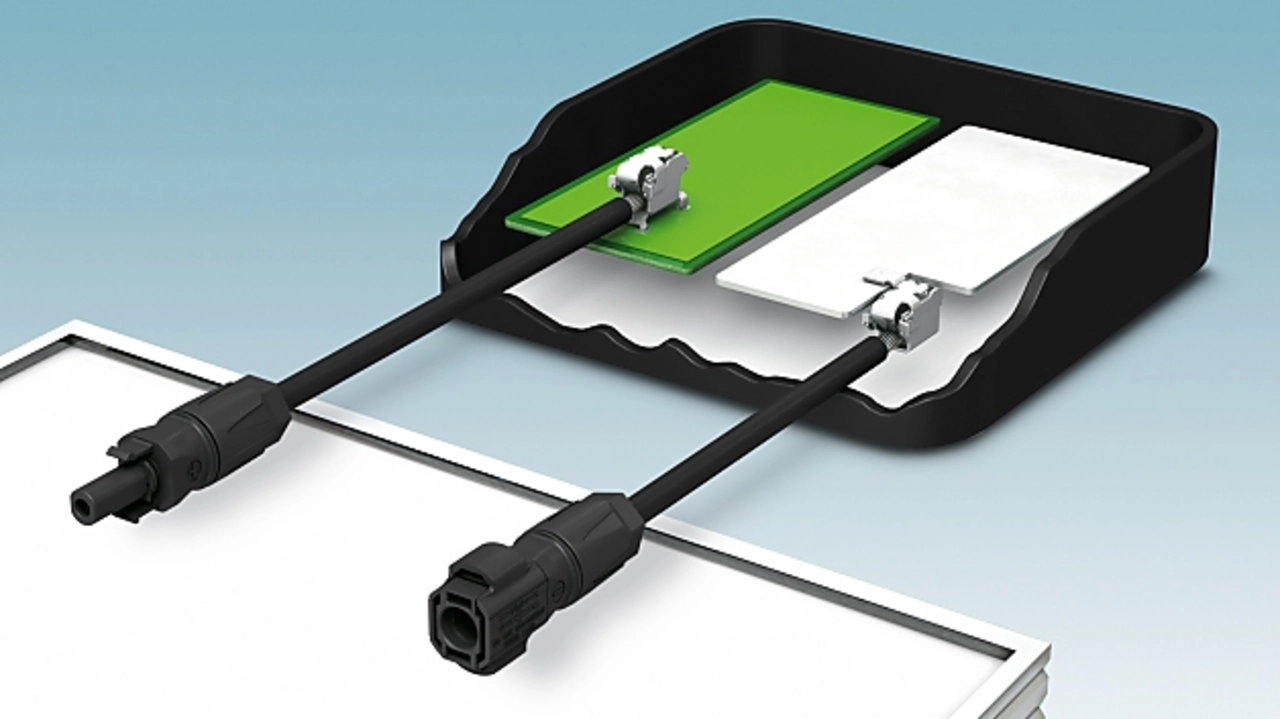

Auf eine andere Art der Elektronik-Kontaktierung spezialisiert ist die Sunclix-Variante PV-PTSPL-W – das W steht dabei für Welding (Schweißen). Diese Klemme wird nicht in die Leiterplatte eingelötet, sondern über eine abstehende Schweißlasche mit sogenannten Leadframes zum Beispiel per Punktschweißung verbunden (Bild 4). Leadframe-Konstruktionen sind alternativ zur Leiterplatte auch in PV-Anschlussdosen üblich. Diese Welding-Variante eignet sich ebenso wie die Leiterplattenversion für den Einsatz in der PV-Branche.
Vereinfachte Prozesse sind kosten- und zeitsparend
Auch für den Anschluss der Photovoltaik-Anschlussdose an die Kontaktbändchen (Ribbons) des PV-Moduls arbeiten Phoenix Contact und die Ritter GmbH an einer automatisierbaren Kontaktierungslösung zur Vereinfachung von Prozessen. Kulessa resümiert: „Mit der Leiterplattenklemme PTSPL 6 haben wir für unsere Mitroswitch-Anschlussdosen den richtigen Leiterplattenanschluss mit Federkraft gefunden. Zum einen passt die Klemme von den technischen Anforderungen her - Querschnitte, Strom, Spannung, Bauhöhe – zu unserer Applikation. Zum anderen lässt sich die geprüfte und zertifizierte Klemme automatisch sowie von Hand bestücken.“
