Zwischenkreiskondensator
Schneller schalten in Umrichtern
Fortsetzung des Artikels von Teil 2
Überspannungen werden wirksam bedämpft
Parasitäre Induktivitäten werden allerdings nicht nur vom Kondensator erzeugt. Im normalen Systemaufbau kommt es zu merklichen Streuinduktivitätswerten durch mehrere Faktoren: Neben der Kontaktierung im Inneren des IGBT-Moduls trägt dazu auch die Zuleitung zum Kondensator bei. Mit dem CeraLink-Bauteil lassen sich gleichermaßen die Werte für den Kondensator selbst und, bedingt durch den kompakten Aufbau, die Werte für die Zuleitung drastisch reduzieren. Durch die kompakte Anbindung an das IGBT-Modul werden gleichzeitig auch dessen Überspannungen bedämpft und der Snubber-Kondensator kann in der Regel entfallen.

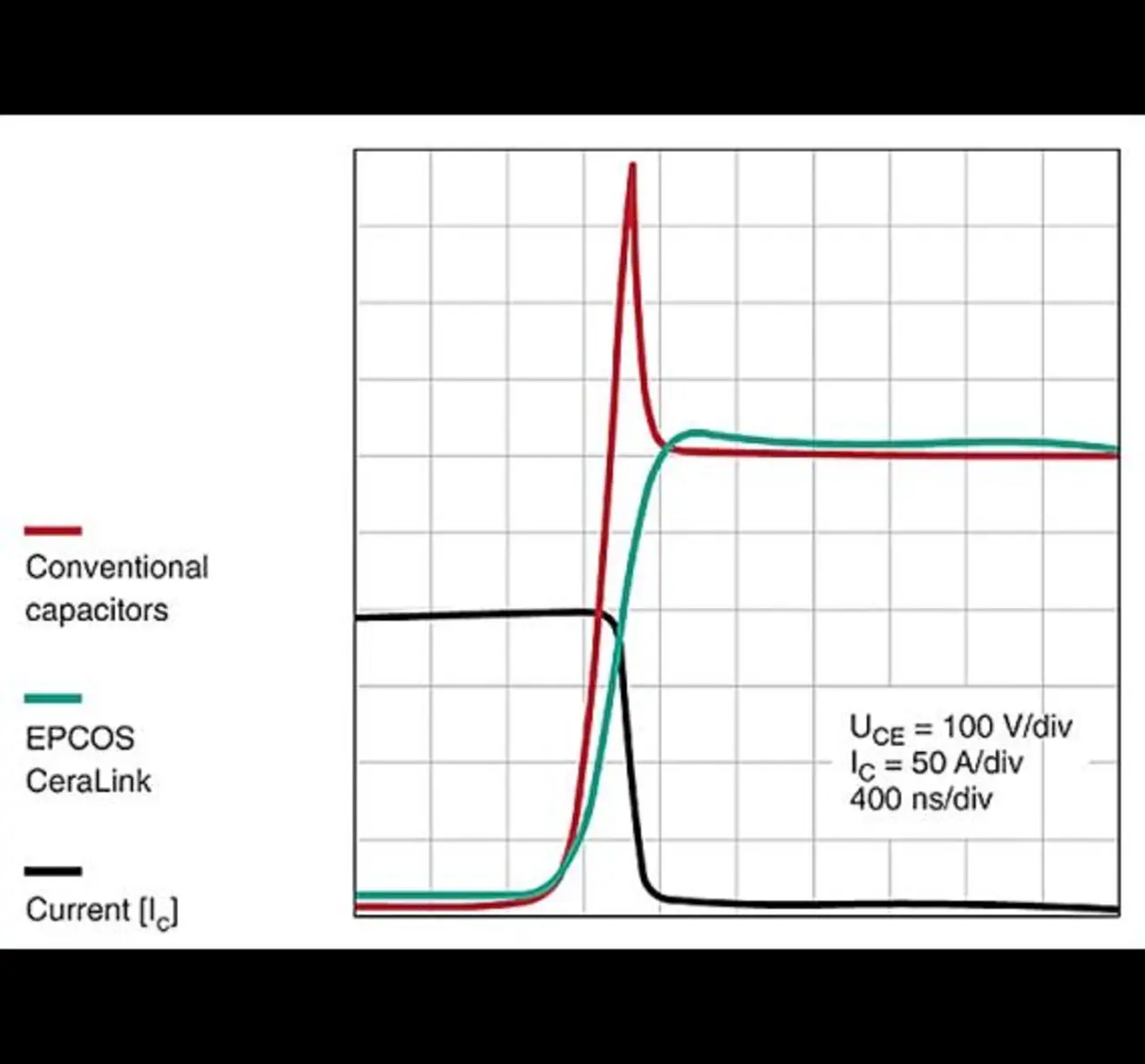

Das Bild zeigt den Spannungsverlauf beim Abschalten des IGBTs mit und ohne CeraLink. Der Spannungsanstieg ist somit nur noch minimal und befindet sich im sicheren Bereich der IGBTs. Als Schaltfrequenz kommen hier 100 kHz zum Einsatz, und für den Kondensator bedeutet dies eine Stromripplefrequenz von 200 kHz.
