Zwischenkreiskondensator
Schneller schalten in Umrichtern
Fortsetzung des Artikels von Teil 1
2,7-kW-DC/DC-Wandler als Demoprojekt realisiert
In Zusammenarbeit mit Epcos hat Infineon Technologies ein HV/LV-DC/DC-Demoboard mit einer Leistung von 2,7 kW entwickelt. Zu den Anforderungen zählen unter anderem ein weiter Hochvolt-Eingangsspannungsbereich von 200 bis 400 V(DC) – je nach verwendeter HV-Batterie – sowie ein Niedervolt-Ausgangsspannungsbereich von typisch 8 bis 16 V(DC) Standardspannung im Bordnetz. Ferner muss ein Strombereich bis 200 A Gleichstrom abgedeckt werden.
Nahezu 100 Bauelemente von Epcos und TDK

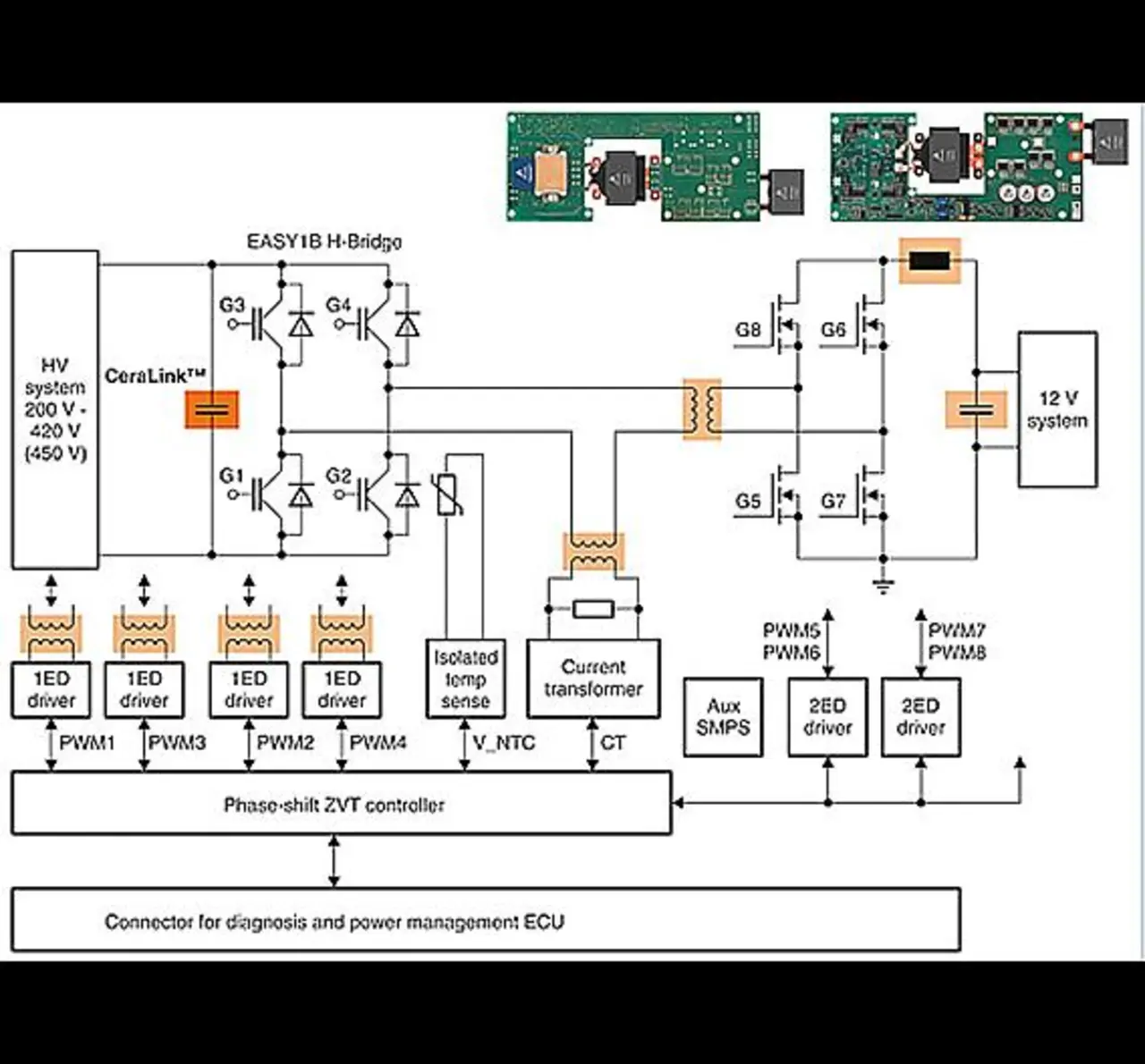

Auf dem DC/DC-Wandler-Markt liegen Schaltungs-Topologien unterschiedlichster Art vor. Einsatz findet jedoch meist die Vollbrücken-Schaltung mit Nullspannungsschaltung (ZVT) auf Basis von MOSFET-Transistoren. Infineon Technologies hat diese Schaltungen mit diversen Epcos-Bauelementen neu aufgebaut und an seine schnell getakteten IGBTs der Easy-Serie angepasst (siehe Bild).
