Für Verteidigungstechnik und Industrie
Warum MIL-STD-1553B als Datenbus unverzichtbar bleibt
In einer Zeit stetig wachsender Anforderungen an die Datenübertragung wirkt ein fast 50 Jahre alter Kommunikationsstandard wie ein Relikt. Warum MIL-STD-1553B in modernen Verteidigungs- und Luftfahrtsystemen trotzdem nicht wegzudenken ist, erläutert Jamal Hagi von PEI-Genesis.
Seit beinahe einem halben Jahrhundert bildet der Standard MIL-STD-1553B das Rückgrat der Datenkommunikation im Militärbereich sowie in der Luft- und Raumfahrt, wo er dank seiner unübertroffenen Robustheit, deterministischen Leistung und ausfallsicheren Architektur weiterhin unverzichtbar bleibt. Obwohl Verteidigungs-, Luft- und Raumfahrtsysteme permanent weiterentwickelt werden, ist der Standard dank seiner Anpassungsfähigkeit und Zuverlässigkeit bis heute für die Branche relevant geblieben. Bei Innovationen geht es eben nicht immer darum, Altes zu ersetzen, sondern Bewährtes weiterzuentwickeln.
Bei MIL-STD-1553B handelt es sich um einen TDM-Datenbus-Standard (Time Division Multiplexing), der in den frühen 1970er-Jahren vom US-Verteidigungsministerium übernommen und erstmals im Kampfflugzeug F-16 Fighting Falcon eingesetzt wurde. Er entwickelte sich schon bald zum De-facto-Standard für Militärflugzeuge, Landfahrzeuge und Schiffe und wurde von allen Zweigen des US-Militärs, der NATO und der NASA übernommen. Darüber hinaus findet er zunehmend auch in der gewerblichen Luft- und Raumfahrt sowie in Industrieumgebungen Verwendung.
Was MIL-STD-1553B so sicher macht
Der 1553B-Bus arbeitet mit einem Durchsatz von 1 Mbit/s und verfügt über eine doppelt redundante Architektur, die selbst bei einem Ausfall Datenintegrität und Kontinuität gewährleistet. Die niedrige Übertragungsfrequenz von weniger als 500 MHz und zwei getrennte Signalpfade – ein Primärpfad und ein Backup – bieten eine kritisch wichtige Ebene von Zuverlässigkeit. Der Standard unterstützt bis zu 31 Remote-Terminals, darunter Flugsteuerungssysteme, Missionscomputer und Waffensysteme, für einen synchronisierten und sicheren Datenaustausch.
Zu den wichtigsten technischen Vorteilen von MIL-STD-1553B gehört sein deterministisches Kommunikationsprotokoll. Im Gegensatz zu Ethernet-basierten Systemen, bei denen die Paketübermittlungszeiten variieren können, garantiert der 1553B-Standard die Nachrichtenzustellung innerhalb eines definierten Zeitrahmens. Diese Vorhersehbarkeit ist von entscheidender Bedeutung für Anwendungen, bei denen präzises Timing und Reaktionen mit geringer Latenz sich direkt auf den Erfolg der Mission auswirken.
Darüber hinaus umfasst die Systemtopologie nicht nur die Remote-Terminals (RTs), sondern auch einen Bus-Controller (BC), der die Kommunikation über den Bus verwaltet, und einen Bus-Monitor (BM), der den Datenverkehr ohne Eingriff überwacht. Diese Komponenten gewährleisten den nahtlosen Betrieb und die Datenintegrität im gesamten System.
Der System-Controller (SC) kontrolliert das gesamte System und gewährleistet die ordnungsgemäße Koordinierung, während der System-Monitor (SM) die Leistungsüberwachung und Diagnosefunktionen abdeckt. Diese Bus-Architektur ist in der Regel in einer Daisy-Chain-Konfiguration angeordnet, wobei jedes Terminal über den Bus verbunden ist, was eine effiziente Kommunikation sowie einen optimierten Datenfluss ermöglicht. Die Redundanzarchitektur mit Ausfallsicherung minimiert das Risiko von kritischen Ausfallpunkten (Single Points of Failure) – das ist ein entscheidender Vorteil in risikoreichen Umgebungen.
Zukunftspotenzial von MIL-STD-1553B
Obwohl sich der MIL-STD-1553B in vielen Anwendungen bewährt hat, ist seine Entwicklung nicht statisch geblieben. Moderne Implementierungen integrieren erweiterte Komponenten auf der physischen Schicht, zum Beispiel fortschrittliche Transformatorsteckverbinder und Transceiver, die eine verbesserte Signalintegrität und reduzierte elektromagnetische Interferenz (EMI) aufweisen.

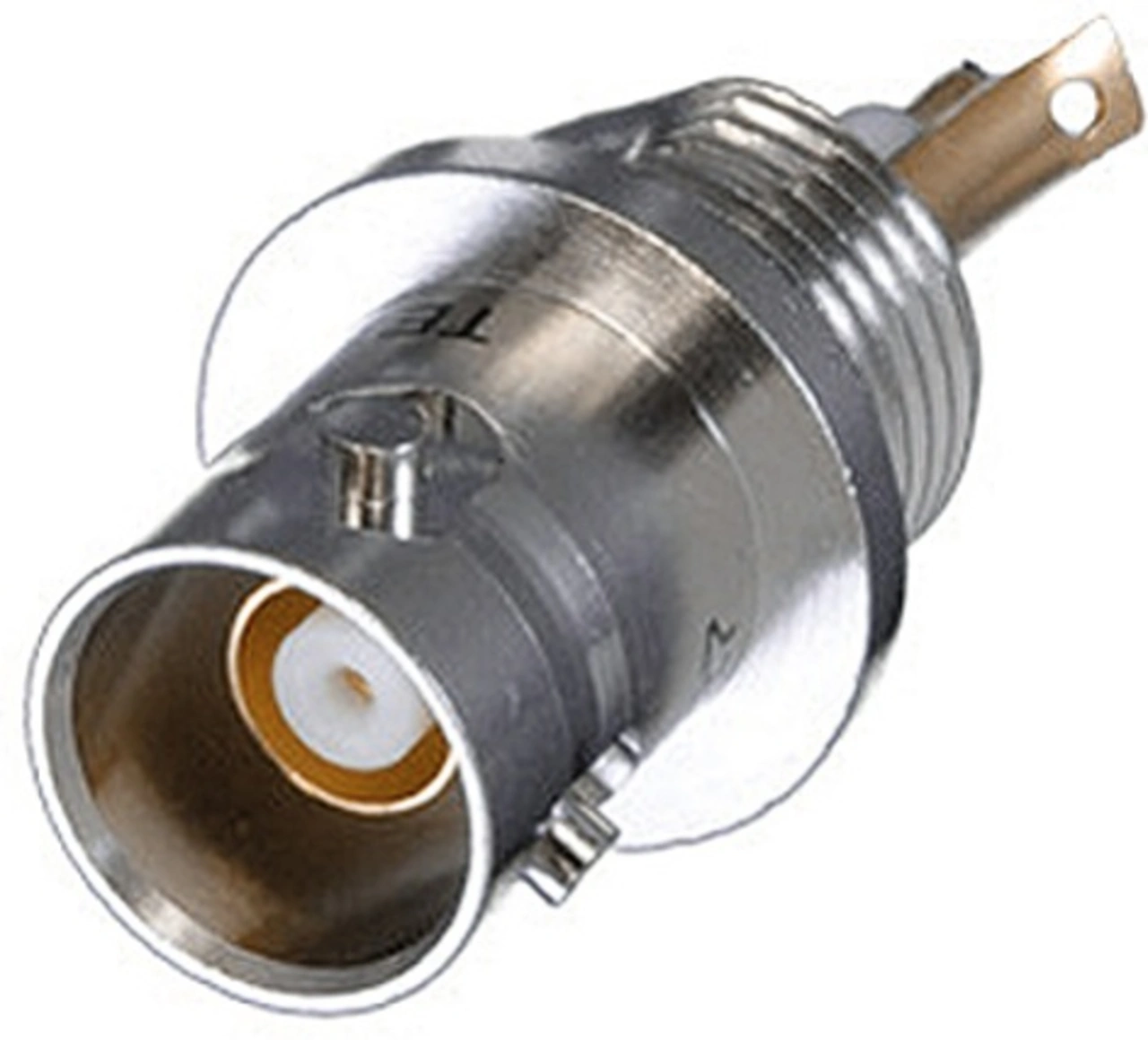

Zum Beispiel bieten Twinax- und Triax-Steckverbinder, wie Cinch sie unter der Marke Trompeter anbietet, hohen Schutz gegen elektromagnetische Störungen sowie Rauschunterdrückung durch Abschirmung von bis zu 90 Prozent und Twisted-Pair-Konfigurationen. Cinch hat eine eine breite Palette an Verbindungskomponenten im Portfolio, die der Norm MIL-STD-1553 entsprechen. Diese Komponenten erfüllen die strengen Anforderungen des Protokolls und gewährleisten niedrige Dämpfungsfaktoren, präzise Impedanz und optimierte Rauschunterdrückung – entscheidend wichtige Merkmale für die zuverlässige Datenübertragung in rauen Umgebungen.
Zusätzlich zu den Steckverbindern verfügen MIL-STD-1553B-Kabelbaugruppen über mehrere Schichten elektrischer Abschirmung und Umgebungsschutz, um extremen Temperaturen, Feuchtigkeit und mechanischen Stößen standhalten zu können. Diese Kombination aus robustem Design und fortschrittlichen Materialien sorgt für gleichbleibende Leistung in sicherheitskritischen Anwendungen.
Darüber hinaus werden immer öfter Hybridarchitekturen verwendet, die MIL-STD-1553B mit schnelleren Datenprotokollen kombinieren. Derartige Systeme nutzen die Zuverlässigkeit von 1553B für kritische Befehls- und Steuerungsfunktionen, während Daten mit hoher Bandbreite auf schnellere Kanäle ausweichen. Dieser Ansatz wahrt die Robustheit des Standards, während zugleich dem wachsenden Bedarf an datenintensiven Operationen in modernen Verteidigungssystemen Rechnung getragen wird.
Die fortdauernde Verwendung von MIL-STD-1553B auf verschiedenen Plattformen spricht für seine Vielseitigkeit und Zuverlässigkeit. In der Luftfahrt bildet er das Rückgrat des Datenaustauschs zwischen Flugsteuerungssystemen, Navigationsgeräten und Waffensystemen. Sogar Weltraumforschungsmissionen haben 1553B wegen seiner bewährten Widerstandsfähigkeit unter extremen Umgebungsbedingungen übernommen. Die Internationale Raumstation ISS und Payload-Projekte zum Mond setzen 1553B für Datenverbindungen zwischen Weltraumanwendungen ein.
Da der Verteidigungssektor zunehmend KI-gestützte autonome Systeme und fortschrittliche Sensornetzwerke einsetzt, wird der deterministische Charakter von 1553B noch wertvoller. Um betriebliche Effizienz und Sicherheit zu gewährleisten, muss sichergestellt werden, dass Entscheidungsalgorithmen präzise und aktuelle Daten aus verschiedenen Subsystemen erhalten. Die garantierte Nachrichtenzustellung innerhalb eines definierten Zeitrahmens trägt dazu bei, Datenengpässe zu vermeiden sowie den synchronisierten Betrieb komplexer Systeme sicherzustellen.
Für KI-gesteuerte Verteidigungsanwendungen wie unbemannte Luftfahrzeuge (UAVs) und autonome Bodensysteme ist diese Zuverlässigkeit für die Echtzeit-Entscheidungsfindung und Missionsausführung von entscheidender Bedeutung.
Die Fähigkeit von MIL-STD-1553B, mehrere Remote-Terminals zu unterstützen, gewährleistet die nahtlose Kommunikation zwischen Flugsteuerung, Missionscomputern und Sensorfeldern und schafft auf diese Weise ein zusammenhängendes, integriertes System, das für alle betrieblichen Herausforderungen gewappnet ist.
Fazit
Während neuere Datenbus-Standards höhere Datenraten und erweiterte Funktionalität bieten, sorgen die Zuverlässigkeit und Vorhersehbarkeit von MIL-STD-1553B für seine fortdauernde Relevanz. Modernisierte Implementierungen wie fortschrittliche Bus-Controller und erweiterte Remote-Endgeräte erweitern die Fähigkeiten des Standards weiter und ermöglichen die Integration in moderne digitale Infrastrukturen. Derartige Innovationen stellen sicher, dass ein 50 Jahre alter Standard auch die nächste Generation von Luft- und Raumfahrttechnologien und militärischen Anwendungen unterstützen wird.
