Chips für das Power Management
Einschalten, regeln, überwachen, abschalten und kommunizieren
Fortsetzung des Artikels von Teil 2
Niedrige Stromaufnahme im Stand-by

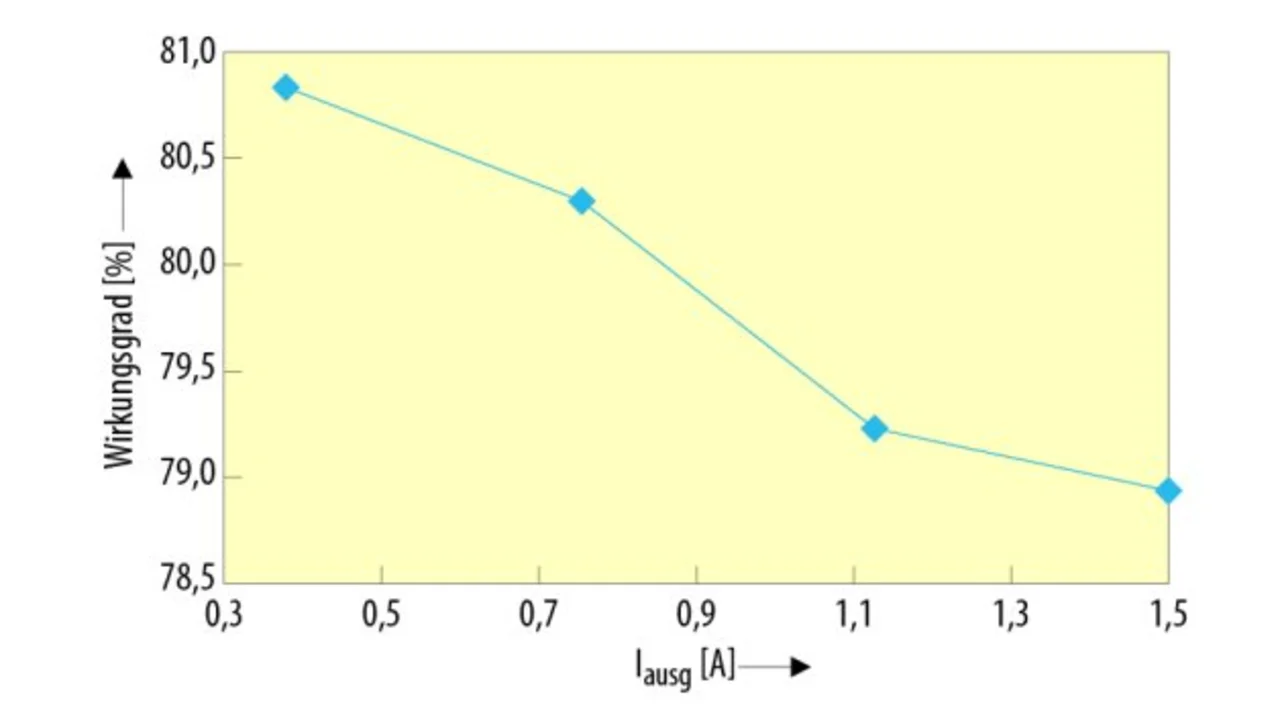

Das Unternehmen Texas Instruments bietet unter dem Stichwort „Power-Management-IC“ zwei neue Bausteine an, mit denen Netzteile mit Leistungen zwischen 5 W und 130 W aufgebaut werden können, die hohe Wirkungsgrade auch unter Teillast erreichen. Bei dem Baustein UCC28910 handelt es sich um ein Schaltnetzteil-IC mit integriertem 700-V-MOSFET-Schalter, der etwa in einem 7,5-W-Schaltnetzteil, das an 115 V Wechselspannung betrieben wird, bei 10 % der nominellen Ausgangsleistung noch einen Wirkungsgrad von 78 % erreicht (Bild 3). Der Controller-Baustein UCC28630 arbeitet mit primärseitiger Regelung und ist für den Aufbau von Netzteilen im Leistungsbereich 10 bis 130 W konzipiert. Der Baustein kommt bei Leistungen von 65 bis 130 W auf einen durchschnittlichen Wirkungsgrad von 88 % und erreicht dort bei 10 % Ausgangsleistung 87 % Wirkungsgrad.
Beide Bausteine erfüllen die Vorschriften der EU-Kommission zur Stand-by-Leistung, darunter die IPP-5-Sterne-Bewertung für mobile Ladegeräte, die ohne angeschlossene Last weniger als 30 mW Leistung im Stand-by aufnehmen. Netzteile mit dem UCC28910 erfüllen den „EC Code of Conduct (Tier 1 und 2)“ für Designs mit 5 bis 10 W (UCC28630: bis 30 W). Durch die primärseitige Regelung ist ein Optokoppler für die Potenzialtrennung der Rückführung entbehrlich; nach Angaben des Herstellers wird hierdurch auch die Zuverlässigkeit bzw. Lebensdauer der Schaltung verbessert bzw. heraufgesetzt.
