UHD-Auflösung im Reinraum

Eine Dual-Screen-Alternative?

05. Oktober 2020, 09:14 Uhr   |  Anja Zierler

Eine Dual-Screen-Alternative?
© Systec & Solutions

Single-Display-Lösung mit Wave 227 mit UHD-Auflösung zur Anzeige von zwei Softwaresystemen in einem Bildschirm.

Displays mit UHD-Auflösung sind auch im Reinraum mehr und mehr gefragt. Auf diese Rolle ausgelegt ist die Wave-Serie in UHD-Auflösung von Systec & Solutions.

Eine Ultra-HD-Auflösung bietet vier Mal mehr Bildpunkte als Full-HD und ermöglicht eine deutlich schärfere und detailreichere Darstellung der Bildschirminhalte. Wegen der höheren Pixeldichte sind auch kleine Schriften und Darstellungen für das Auge gut erkennbar. Im Home-Entertainment sind Displays mit UHD-Auflösung deshalb längst gang und gäbe, aber auch im Reinraum spielen sie zunehmend ihre Stärken aus.

UHD-Display als Alternative zu Dual-Screen-Lösungen

Im Reinraum ist es üblich das MES, das Prozessleitsystem oder andere Anwendungen gleichzeitig im Blick zu haben. Dafür bieten sich Dual-Display-Systeme an, die je eine Software je Bildschirm anzeigen. Bei ausreichend Platz kann das zum Beispiel über eine mobile, batteriebetriebene Arbeitsstation wie den Trolley Light Duplex gelöst werden. Auch über ein Tragarmsystem ist eine horizontale oder vertikale Anordnung zweier Bildschirme möglich, wobei eine Montage über einen besonders flexiblen U-Rohr-Tragarm wegen des Gewichts nicht realisierbar ist. Auch bei engen Platzverhältnissen oder geringer Tragkraft der Wände lassen sich Dual-Display-Lösungen oft nicht realisieren.

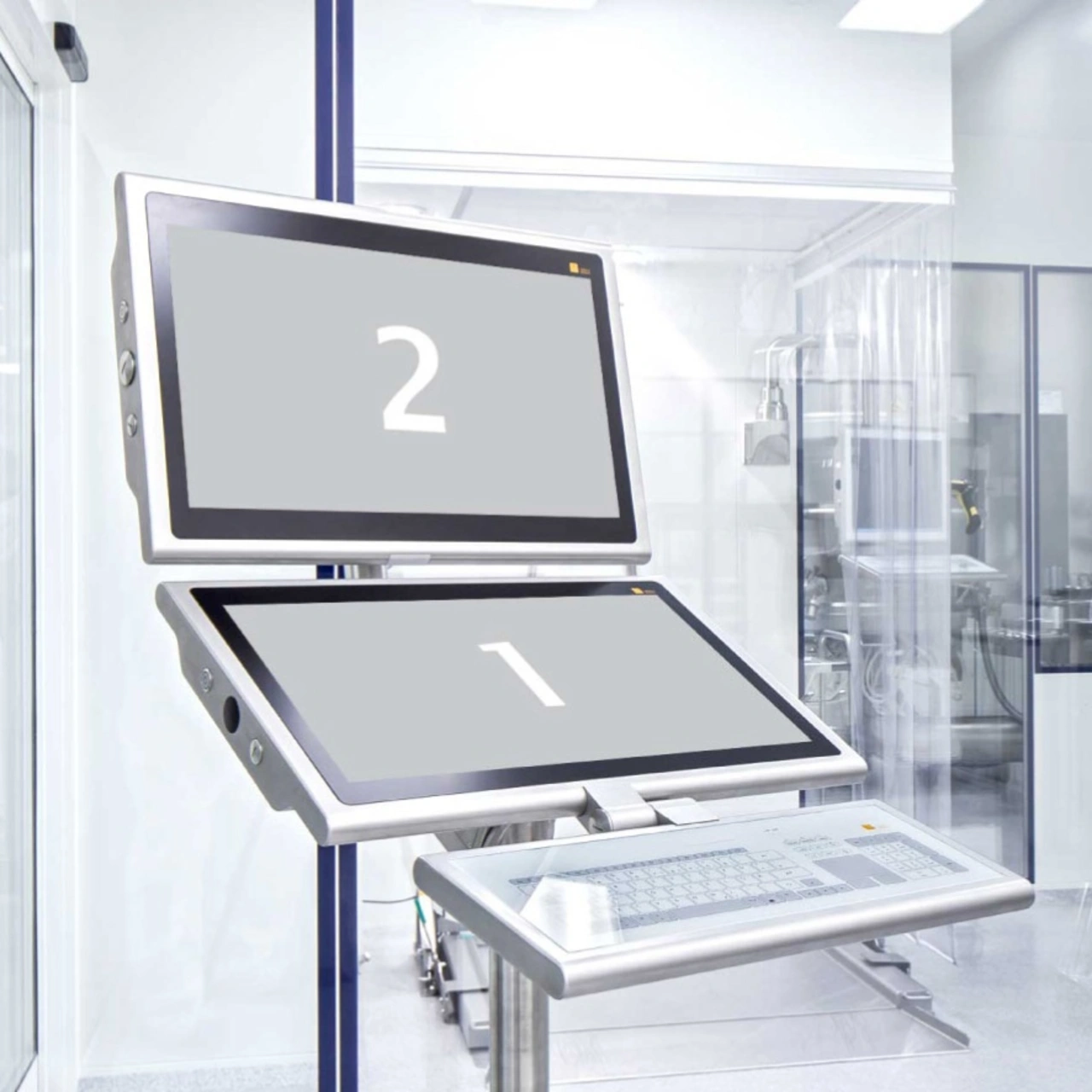

Dual-Display-Lösung mit dem Trolley Light Duplex zur Anzeige von einer Software je Bildschirm.
© Systec & Solutions

Dual-Display-Lösung mit dem Trolley Light Duplex zur Anzeige von einer Software je Bildschirm.

Als Alternative bietet sich eine Single-Display-Lösung an, denn diese ist kompakter und leichter als eine Dual-Display-Lösung. Über die höhere Auflösung eines UHD-Displays lassen sich beide Softwaresysteme gleichzeitig in einem einzigen Bildschirm anzeigen und sind trotzdem noch gut ablesbar. Weitere Vorteile eines UHD-Displays sind zum Beispiel der niedrigere Energieverbrauch eines UHD-Displays im Vergleich zu zwei Displays.

Reinraumsysteme Wave 227 und Wave 255 mit UHD-Auflösung

Ein Display in UHD-Auflösung bietet Systec & Solutions bei den beiden Reinraum HMI-Systemen Wave 227 und Wave 255. Während der Wave 227 mit 27 Zoll ein großflächiges Display für verschiedene Reinraum-Anwendungen bietet, eignet sich der Wave 255 mit 55 Zoll beispielsweise für Schulungen oder die Anzeige von KPIs. Beide Varianten sind mit einem Multi-Touchdisplay ausgestattet, das in ein geschlossenes IP65-Edelstahlgehäuse eingebettet ist. Der Wave 227 lässt sich mit verschiedenen Tragarmsystemen oder einer mobilen Bedienstation kombinieren. Für den Wave 255 bietet es sich an, diesen direkt an der Wand zu montieren oder mittels dem vorgesehenen Edelstahl-Standfuß aufzustellen.

Single-UHD-Display- und Dual-Display-Lösung im Vergleich

BeschreibungSingle-UHD-Display (Bedienstation/Tragarm)Dual-UHD-Lösung (Bedienstation/Tragarm)AnmerkungenKompakte Lösung                ++                 +Das HMI-System Wave 227 von Sysec & Solutions ist als Single-Display kompakt und laut Unternehmensangabe vor allem in der mobilen Variante in Kombination mit dem Trolley Light Trapez besonders platzsparend.Niedriger Energieverbrauch               ++                 +Nur ein Display in UHD-Auflösung zu betreiben ist energiesparender als zwei Displays mit Full-HD-Auflösung.Betriebsdauer bei Akkubetrieb               ++                  +Ein Trolley Light in Kombination mit dem Wave 227 ermöglicht je nach Anwendungsfall einen etwa 30 bis 50 Prozent längeren Akkubetrieb als eine Dual-Display-Lösung, so das Unternehmen.Geringes Gewicht               ++                  +Eine Single-Display-Lösung mit Wave 227 weist ein geringeres Gewicht auf als ein Dual-Display-System. Dies ist von Vorteil bei nun geringer Tragkraft der Reinraumwände.Komfortable Bedienung                +                 ++Ein Dual-Display-System bietet zwei vollwertige HMI-Systeme im Format 16:9 / Full HD mit jeweils eigenem Touchscreen.Flexible Lösung               ++                ++Beide Optionen sind als Monitor, PC mit Windows 10 oder IGEL Endpoint / Thin-Client konfigurierbar.Montage an Tragarmsystem               ++                 +Das geringere Gewicht des Wave 227 ermöglicht u.a. eine Montage an besonders flexiblen U-Rohr-Tragarmsystemen.Montage auf mobilen Bedienstationen               ++                 ++Beide Optionen eignen sich für die Kombination mit mobilen Bedienstationen. Für die Dual-Display-Variante bietet sich der besonders stabile 5-Stern-Unterbau an, für die Single-Display-Variante ist der kompakte Trapez-Fuß eine gute Wahl.
