Was ist die »Lasttransienten-Erholzeit« – und wie misst man sie?
Fortsetzung des Artikels von Teil 3
Perfekt: Keysights Leistungsanalysator »IntegraVision«
Ein für solche Messungen bestens geeigneter Leistungsanalysator ist der Keysight IntegraVision, der simultane Single-Shot-Spannungs- und Strommessungen mit einer Digitalisierungsrate von 5 MSample/s, einer Auflösung von 16 Bit und einer Grundgenauigkeit von 0,05 % ermöglicht und die Ergebnisse auf einem 12,1 Zoll großen Farb-Touchscreen anzeigt.

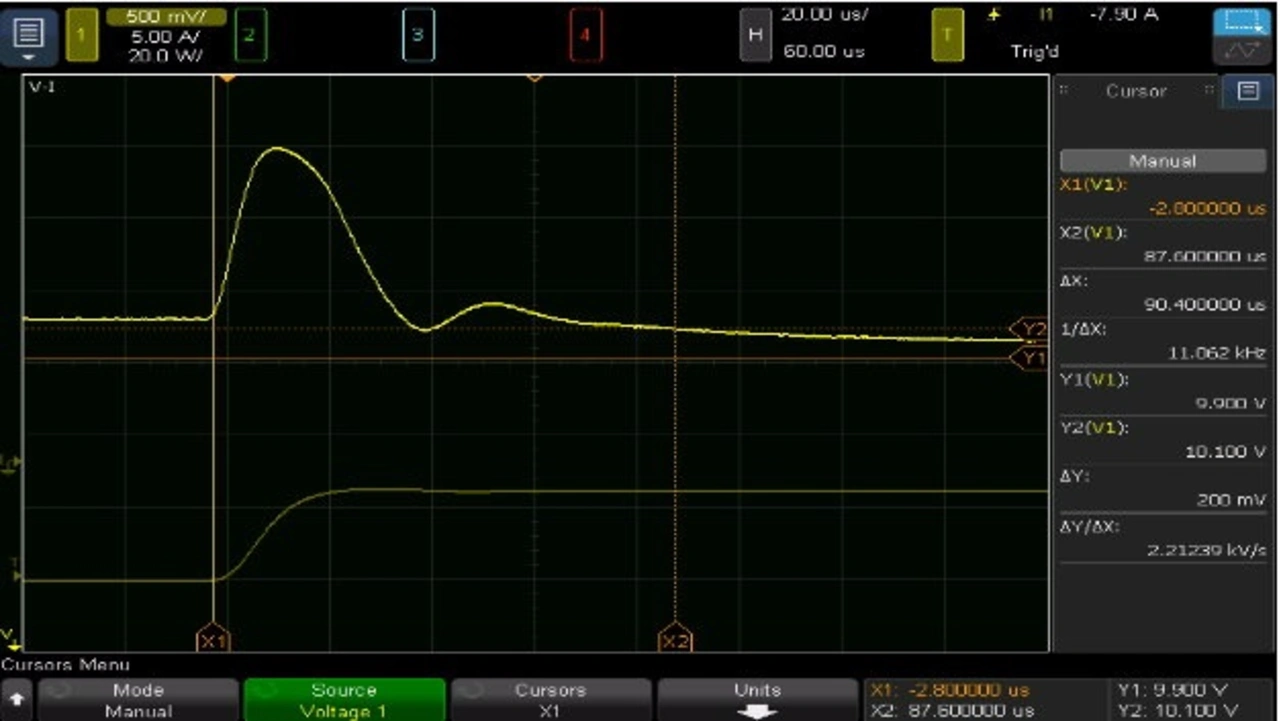

Im Beispiel von Bild 3 wird die Lasttransienten-Erholzeit einer 10-V-Stromversorgung bei einer Laststromänderung von 2 auf 8 A gemessen. Das Toleranzband der Stromversorgung hat eine Weite von ±100 mV. Die beiden Y-Marker des IntegraVision markieren die Grenzen des Toleranzbandes (10,1 und 9,9 V). Der X1-Marker wird auf den Anfang der Transiente gesetzt und der X2-Marker auf den Punkt, an dem die Spannung in das Toleranzband eintritt. Die Zeitdifferenz zwischen X1 und X2 ist die Lasttransienten-Erholzeit, in diesem Fall beträgt sie 90,4 μs.
