Aktuelle Geräte-Entwicklungen in der HF- und Kommunikations-Messtechnik

7. April 2010, 15:34 Uhr | Wolfgang Hascher

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 5

Aufwärtsmischer für den Transceiver-Test von Keithley

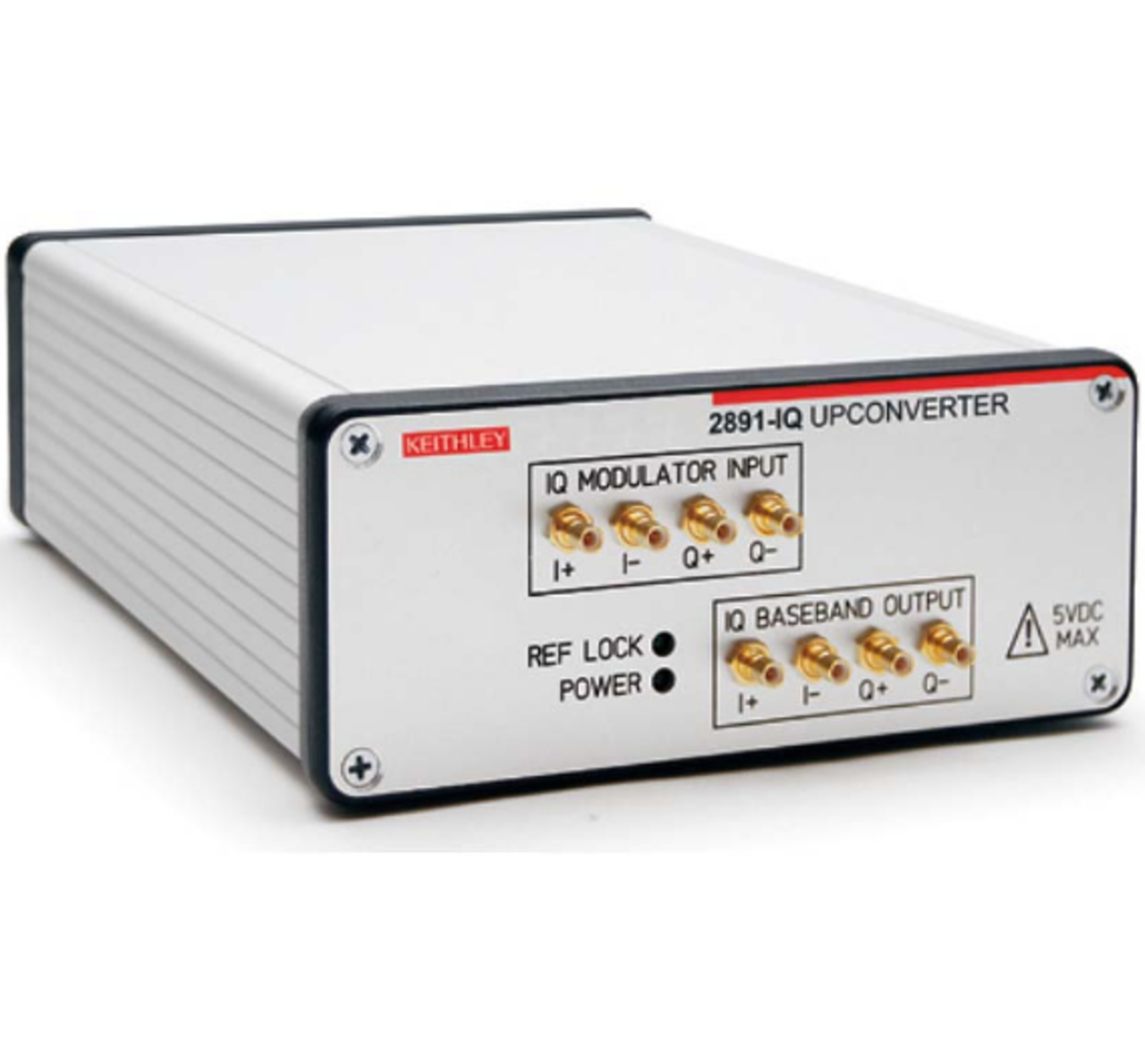

Interessantes gibt es auch für den Transceiver- Test: Der Aufwärtsmischer 2891-IQ von Keithley Instruments wandelt unsymmetrische analoge I- und Q- Basisband- Signale eines Signalgenerators in differenzielle Ausgangssignale um, die sich dann als Eingangssignale für den Test von Sendeempfängern mit differenziellen I/Q-Basisband- Eingängen eignen.

Auf der Empfängerseite wandelt der Mischer die vom Empfänger abwärtsgemischten differenziellen I- und Q-Signale in modulierte, aufwärtsgemischte Signale für den Leistungstest des Empfängers mit einem HF-Signalanalysator um. Durch die Kombinationsmöglichkeiten sowohl mit HF-Transceivern als auch mit den Vektor-Signalgeneratoren der Serie 2900 RF und den RF-Vektor-Signalanalysatoren der Serie 2800 dieses Herstellers lässt sich somit die Entwicklung von Transceiver-Testsystemen vereinfachen und beschleunigen. Durch einen EVM-Störpegel von –41 dB, selbst bei Wideband-802.11n- Signalen mit einer Bandbreite von 40 MHz, kann der Mischer für Modulationsmessungen mit hoher Qualität verwendet werden.

Durch seine kompakte Größe lässt sich das Instrument gut in der Nähe des Testobjekts unterbringen, wodurch die Anpassungsverluste selbst bei Modulen mit hoher Impedanz minimiert und die Signalbandbreite maximiert werden können. Zudem ermöglicht der wählbare Eingangswiderstand von 50 Ω bzw. 100 kΩ eine Verbindung zu Testobjekten hoher Eingangsimpedanz bei minimalen Signalverlusten. Das Instrument lässt sich über eine USB-Verbindung steuern und mit einem vereinfachten SCPI-Befehlssatz programmieren.
