Aktuelle Geräte-Entwicklungen in der HF- und Kommunikations-Messtechnik

7. April 2010, 15:34 Uhr | Wolfgang Hascher

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 4

Software für WiMAX-Testroutinen von National Instruments

Auch im Bereich der bus-basierenden, modularen HF- und Kommunikations- Messtechnik gibt es Neuerungen. So hat National Instruments mit der Measurement Suite für Mobile WiMAX ein Software-Paket entwickelt, das für den Einsatz mit modularen HF-Messgeräten beim automatisierten Test von Mobile-WiMAX-Geräten gedacht ist. Mit Hilfe dieses Pakets sollen Anwender, so das Unternehmen, Tests an Mobile-WiMAX-Komponenten und -Geräten nicht nur schneller durchführen können als mit herkömmlichen Messgeräten, sondern auch mit höherer Genauigkeit und mehr Flexibilität.

Basierend auf Multicore-Systemen mit PXI-Express-Messgeräten kann die Software dann EVM- (Error Vector Magnitude), Leistungs- und Spektralmessungen rund drei- bis fünfmal schneller ausführen als traditionelle Messgeräte – eben wegen der Multicore- Architektur. Derartige PXI-Wi- MAX-Testsysteme wären dann eine kostengünstige und ernst zu nehmende Alternative zu herkömmlichen Standalone- Messgeräten.

Dank einer hohen EVM-Genauigkeit kann ein solches Testsystem präzisere Messungen durchführen als alternative Systeme dieser Kategorie. Darüber hinaus bietet das Paket den Anwendern durch dieselbe Hardware-Ausstattung, die für den Test von Mobile-WiMAX-Geräten verwendet wird, auch entsprechende Flexibilität für die Überprüfung von Fixed-WiMAX-, WLAN-, GPS- und GSM/EDGE/WCDMA-Hardware. Unterstützt werden Kanalbandbreiten von 1,25 bis 28 MHz und Fast- Fourier-Transformationen mit 128, 256, 1024 und 2048 Punkten sowie alle Mobile-WiMAX-Modulationsarten mit den üblichen Faltungs-Algorithmen.

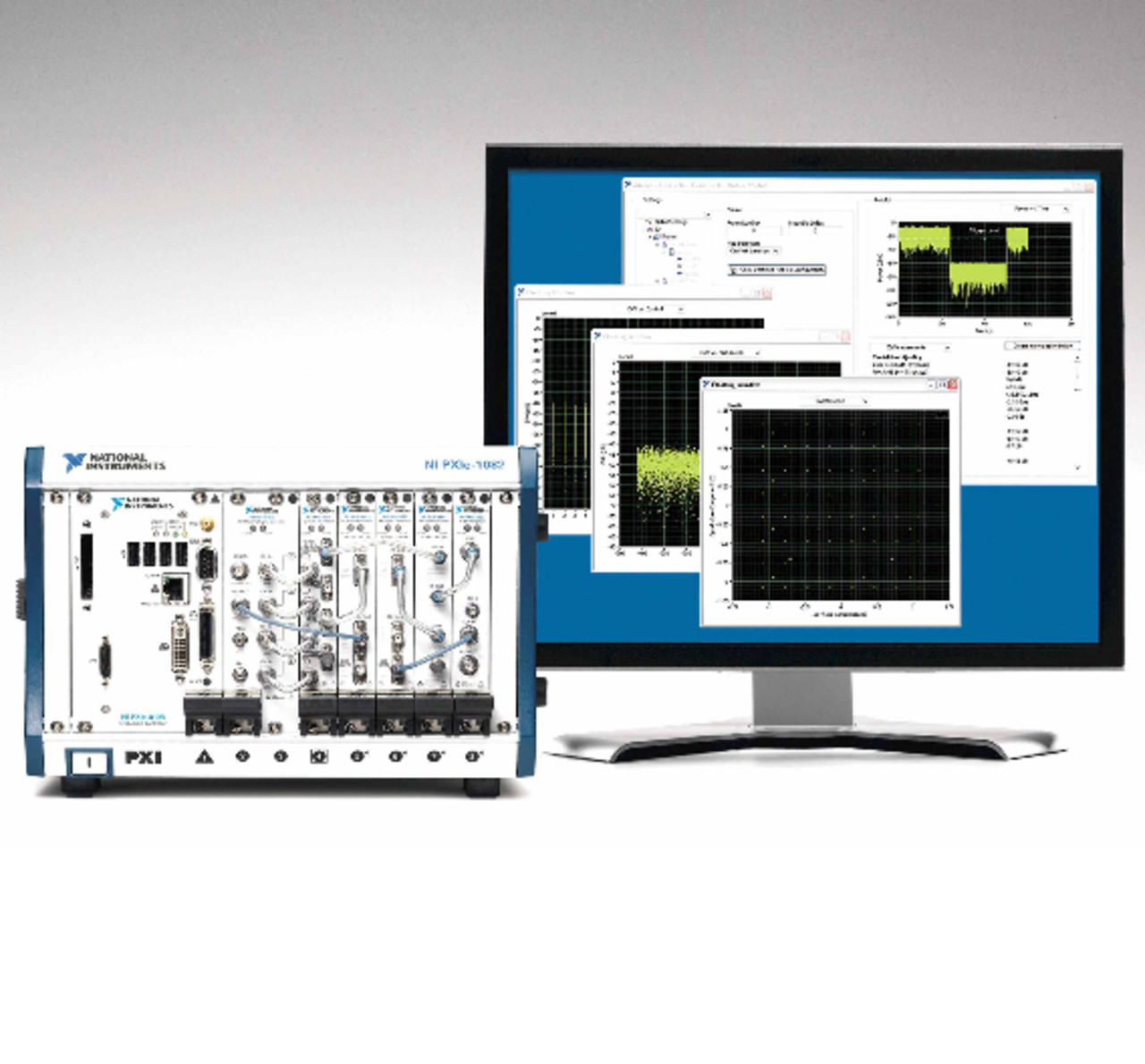

Zusammen mit dem HF-Vektorsignalanalysator PXIe-5663E und dem HF-Vektorsignalgenerator PXIe-5673 dieses Herstellers bietet die Measurement Suite einen analysierbaren Frequenzbereich von 85 MHz bis 6,6 GHz. Durch Einbindung eines speziellen Signal-Analysis- und eines Signal-Generation- Toolkits für Mobile WiMAX werden auch Signalerzeugung und -analyse in Programmierumgebungen wie z.B. LabVIEW möglich.

Zusätzlich zu einer LabVIEW-API werden die Toolkits außerdem mit einer C-API installiert, so dass die Programmiersprachen C, C++, .NET oder ähnliche verwendet werden können. Hardwareseitig kann die Measurement-Suite- Software mit diversen PXIe-Konfigurationen zusammenarbeiten. Ein Testpaket für Mobile WiMAX umfasst z.B. den PXI-Express-6,6-GHz-Vektorsignalanalysator 5663, den 6,6-GHz-Vektorsignalgenerator 5673, dazu ein entsprechendes Chassis und einen Dual- Core-Controller dieses Herstellers.
