Programmierbares System-on-Chip vereinfacht Embedded-Design
Systementwurf mit dem PSoC 5
Fortsetzung des Artikels von Teil 2
Systementwurf mit dem PSoC 5
Systemebene-Programmierbarkeit beim Embedded-Design
Jobangebote+ passend zum Thema
Beim Embedded-Design ergeben sich zahlreiche Herausforderungen, von denen das Einstellen auf Änderungen an den Vorgaben, am Layout, am Design oder an der Materialverfügbarkeit an erster Stelle zu nennen sind.
Der Wandel ist die einzige Konstante im Leben eines Embedded-Designers, und folglich entscheidet über Erfolg oder Misserfolg die Fähigkeit, sich auf Änderungen einzustellen und Tools zu verwenden, die für die entsprechende Anpassungsfähigkeit sorgen.

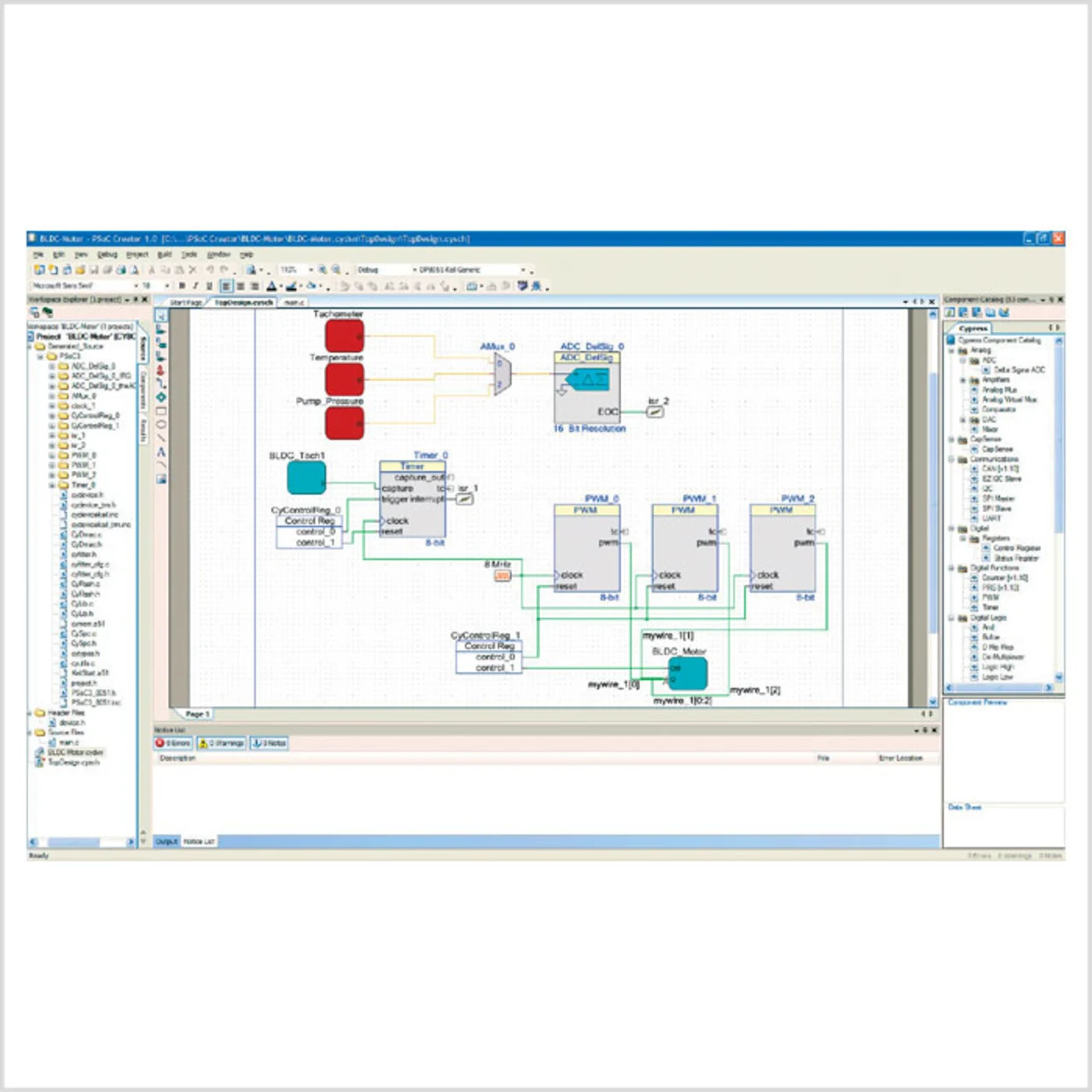

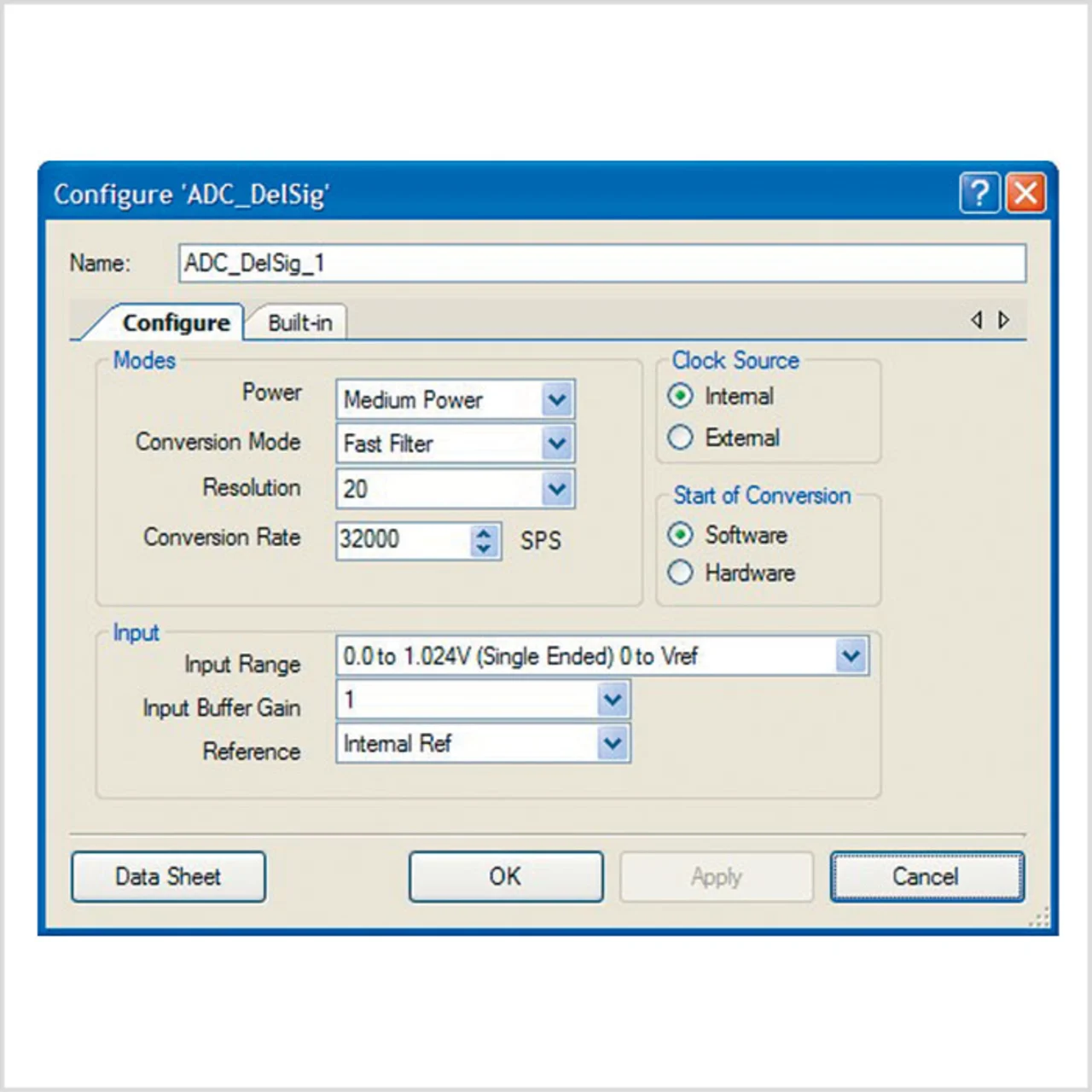

Bild 3 zeigt, dass es sich bei einer Änderung um die einfache Modifikation einer Peripheriefunktion handeln kann – zum Beispiel um die Erhöhung der Auflösung eines A/D-Wandlers wie in Bild 4 – oder um etwas Aufwendigeres wie das Hinzufügen zusätzlicher Funktionalität, zum Beispiel einer Bedienoberfläche mit USB, einer LCD-Segmentanzeige oder kapazitiven Berührungstasten (Bild 5).
Die Bilder 3 und 5 zeigen, wie analoge Komponenten nur im Drag-and-Drop-Verfahren auf das Arbeitsblatt von PSoC-Creator gezogen werden müssen, gefolgt vom Einstellen der Peripherie-Konfiguration entsprechend der jeweils implementierten Funktion. Im Falle des A/D-Wandlers sind beispielsweise Auflösung, Umwandlungsrate und Taktquelle anzugeben. Genauso einfach gestaltet sich die Einrichtung anderer analoger Peripheriefunktionen (z.B. Transimpedanz-Verstärker, Filter, analoge Multiplexer, Komparatoren, D/A-Wandler).
Durch die Programmierbarkeit auf Systemebene ergibt sich eine zusätzliche Sicherheitsstufe. Sollte ein Mitbewerber versuchen, den Chip durch Reverse Engineering zu analysieren, sieht er lediglich die Grundbestandteile des PSoC, nicht aber die Firmware, die das mit PSoC-Creator entwickelte System initialisiert und instanziiert. Die im PSoC abgelegte Firmware selbst ist durch mehrere Sicherheitsebenen geschützt. Für jeden Speicherblock können verschiedene Sicherheits-Ebenen definiert werden: kein Schutz (während der Entwicklung), Schutz vor externen Lesezugriffen, Schutz vor externen Lese-/Schreibzugriffen und Komplettschutz (keine externen Lese-/Schreibund internen Schreibzugriffe). fr
Autor: | |
 | M.Eng. Jim Davis JimD@cypress.com |
