Raspberry Pi als speicherprogrammierbare Steuerung

8. Dezember 2014, 12:09 Uhr | Frank Riemenschneider

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Die PiXtend-Hardware im Detail

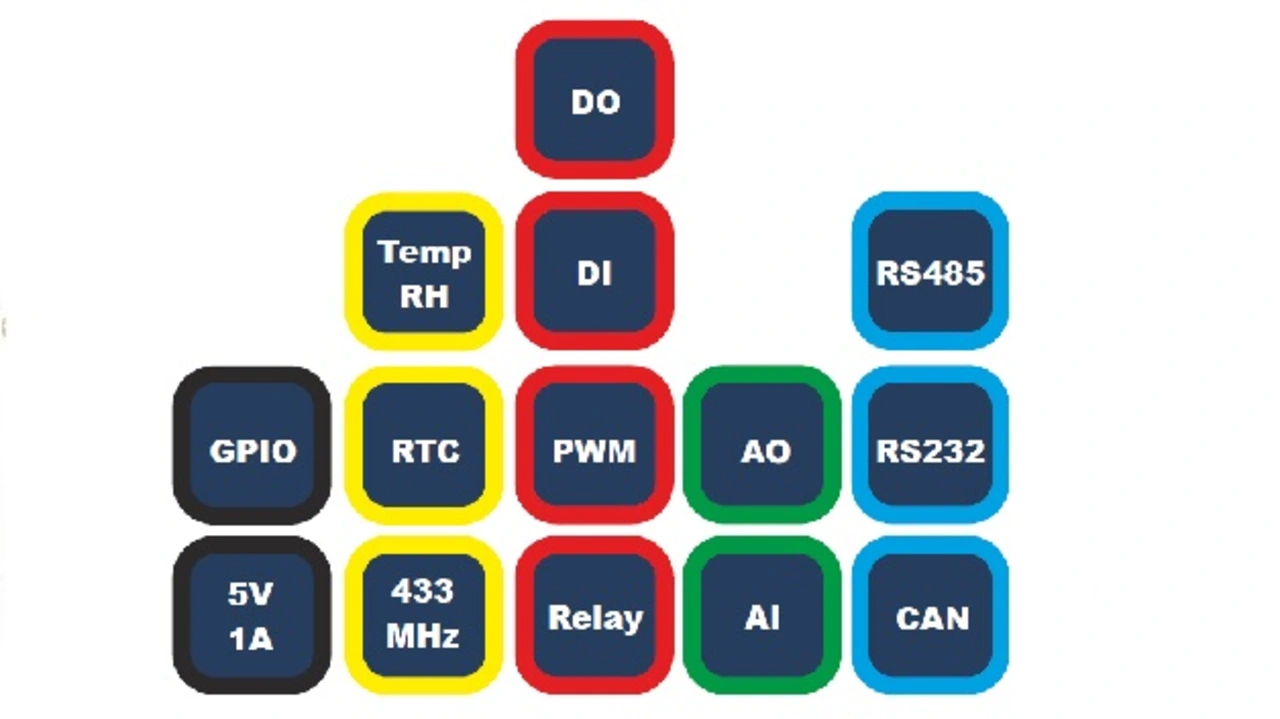

Das Bild zeigt die Hardwareausstattung von PiXtend:

8x digitale Eingänge, 3,3 / 5 / 12 / 24 V
6x digitale Ausgänge, max. 30 V / 3 A
2x PWM / Servo-Ausgänge
4x Relais, max. 230 V / 6 A
2x analoge Spannungseingänge, 0..5 V / 0..10 V
2x analoge Stromeingänge, 0..24 mA
2x analoge Ausgänge, 0..10 V
Serielle Schnittstellen
RS232, RS485 und CAN 2.0B
Echtzeituhr (RTC) mit Batterie-Pufferung
Unterstützung von bis zu vier DHT11 / DHT22
Temperatur- und Luftfeuchtesensoren
433MHz Transceiver steckbar
Netzteil 5 V / 1 A
(versorgt PiXtend und Raspberry)
Bis zu vier GPIOs
Alle Schnittstellen & I/Os sind kurzschlussfest
Versorgungsspannung mit Verpol- und Überlastschutz (selbstrückstellende Sicherungen)
Hutschienengehäuse (Kunststoff) und Edelstahlhaube optional erhältlich

Schaltpläne, Platinenlayout, Simulationsdaten, kommentierte Quelltexte in C (Mikrocontroller & Linux-Library) und in ST - strukturiertem Text (SPS Programme) stehen zum kostenlosen Download bereit. Daneben gibt es ein Board-Support-Package (BSP) mit Testprogrammen und C-Bibliothek für Raspian Wheezy Mikrocontroller Firmware für PiXtend-Controller (ATmega32, AVR-GCC).
