Stromtragfähigkeit bis 232 Ampere

Wellenlötfähige Hochstrom-Leiterplattenklemmen im Trend

30. April 2015, 10:11 Uhr | Dipl.-Ing. (FH) Thorsten Rosin, Product Marketing Device Connectors, Phoenix Contact

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 2

Bis zu 232 A auf die Leiterplatte

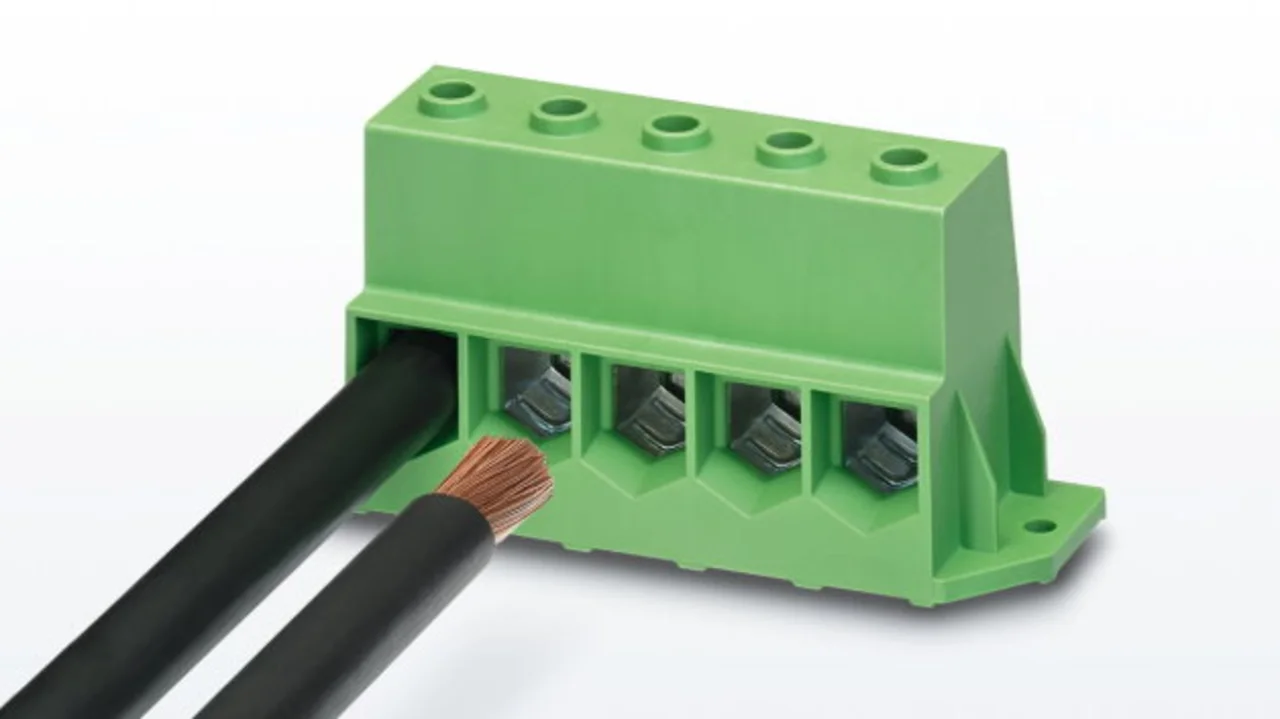

Für Anwendungen, die noch leistungsfähiger sein müssen, wurde die Hochleistungs-Leiterplattenklemme MKDSP 95 entwickelt. Die Klemme verfügt über eine Stromtragfähigkeit von 232 A und ein Leiteranschlussvermögen von bis zu 95 mm² im kompakten 20 mm-Raster. Für den internationalen Einsatz hat die Klemme eine uneingeschränkte 600 V UL-Zulassung nach 1059 mit einem Strom von 200 A in Usegroup C.

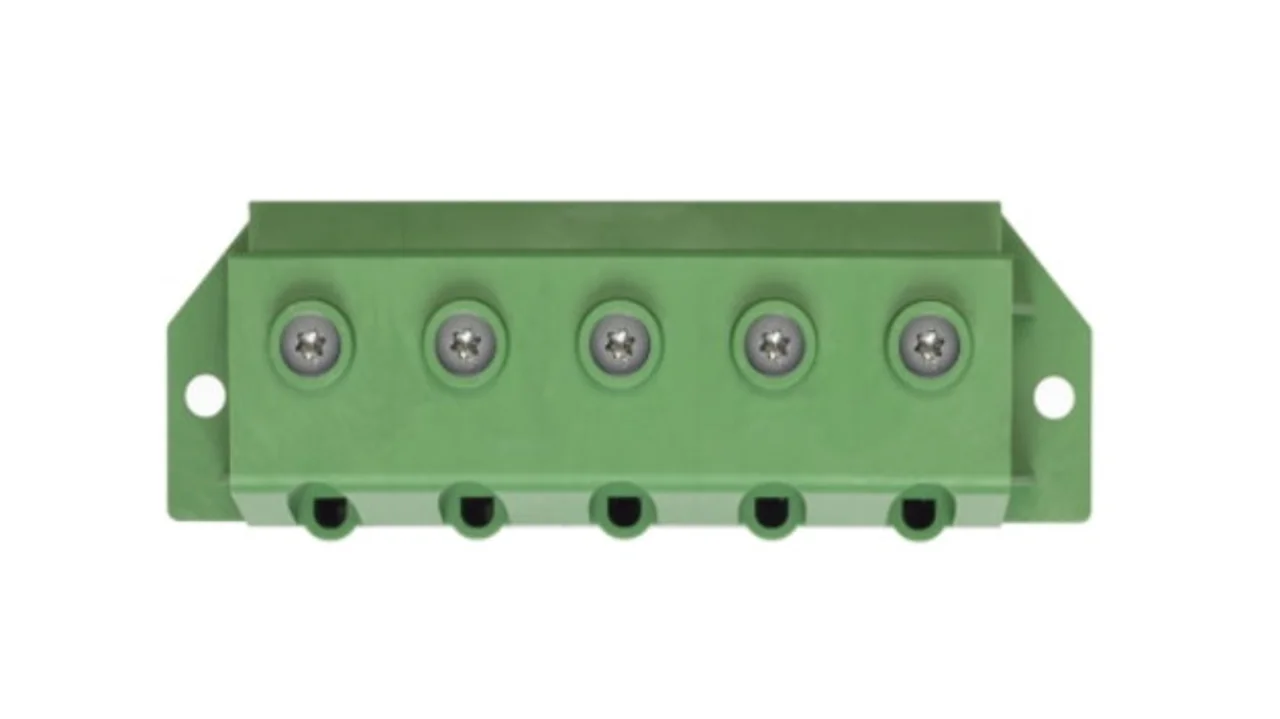

Damit wird die bestehende umfangreiche Serie der Leiterplattenklemmen von Phoenix Contact um die weltweit leistungsfähigste wellenlötfähige Leiterplattenklemme ergänzt. Die in diesen Klemmen genutzte Anschlusstechnik – Schraubanschluss mit Zughülse - ist seit Jahrzehnten im Einsatz und ist heute trotz Schnellanschlusstechnik noch immer aktuell. Um das Anzugsdrehmoment auch bei großen Leitungsquerschnitten von bis zu 95 mm² sicher zu übertragen, besitzt die Klemme einen Torx-Antrieb.

Hierdurch können alle in der Industrie üblichen Leiter mit und ohne Aderendhülse komfortabel angeschlossen werden. Die Leiterplattenklemme MKDSP 95 kann mit einer Multilayer-Leiterplatte mit anderen Bauteilen in einem normalen Wellenlötprozess verarbeitet werden. Somit werden die Herstellkosten durch entfallende Montageprozesse erheblich reduziert.

Gleichzeitig kann eine Leiterplatten-basierte Lösung im Gegensatz zu einer herkömmlichen Kupferschienenlösung kompakter ausgeführt werden. Dadurch wird das Gerät kleiner, und das Schaltschrankvolumen kann ebenfalls reduziert werden.

Fazit

Wellenlötfähige Leiterplattenklemmen – wie die neu entwickelte MKDSP 95 - sind im industriellen Umfeld eine ideale Alternative zu anderen Anschlusstechniken. Sie ermöglichen eine effizientere und intelligentere Verdrahtung, durch die Montagezeiten reduziert und damit Kosten gespart werden.
