Praxisnahe Simulation von Batterien
Batterieemulation verkürzt Testzeit
Fortsetzung des Artikels von Teil 2

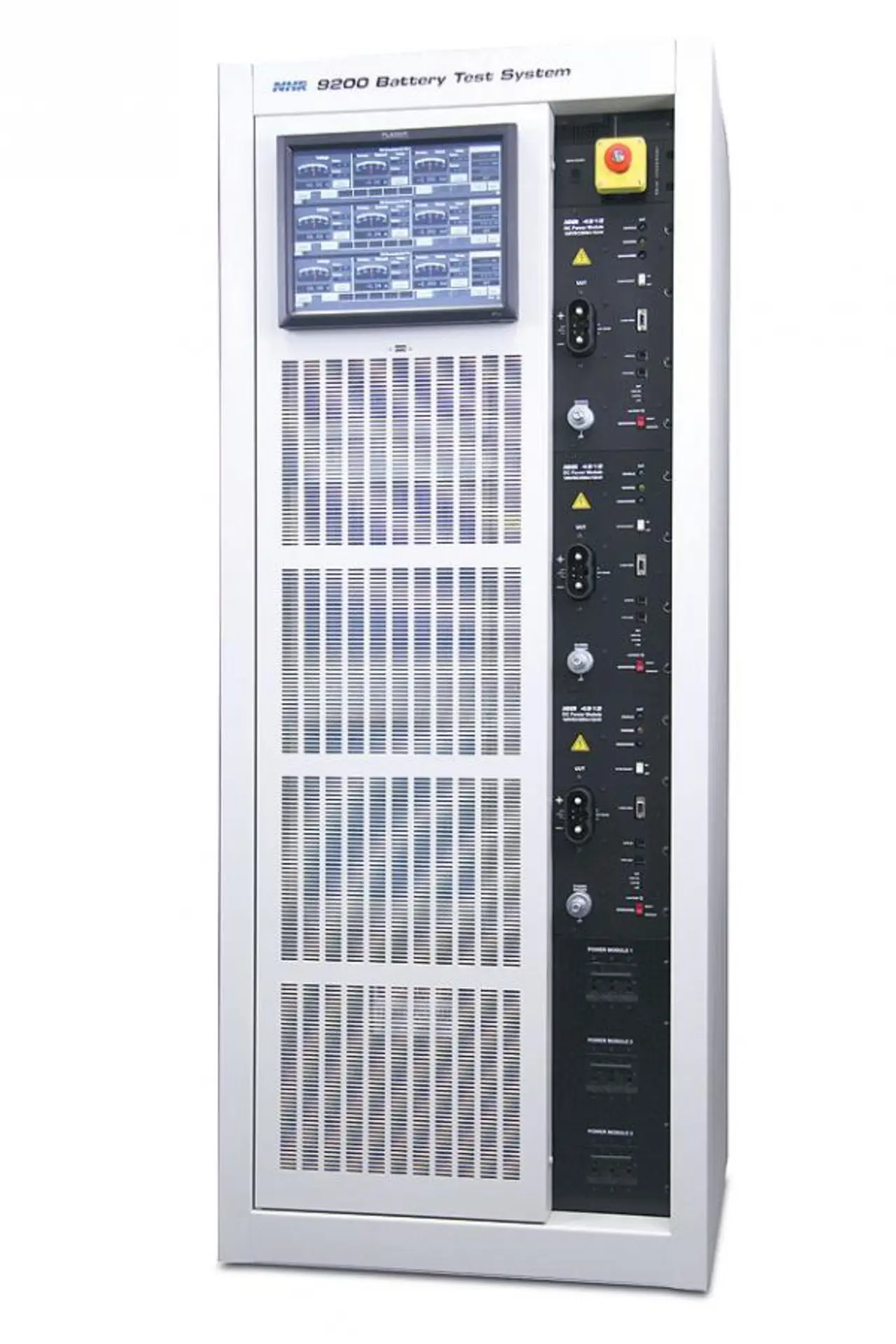

Batterietestsystem 9200 von NH Research
Die Batterietestsysteme der Serie 9200 von NH Research zeichnen sich durch ihre Fähigkeit zur Rückspeisung ins Netz sowie die Eignung für alle auf dem Markt angebotenen, aufladbaren sowie nicht wieder aufladbaren Batteriezellen und -packs, z.B. NiMH, NiCd, Pb, Li-Ion, aus. Mit unterschiedlichen Modulen für 40 V, 120 V und 600 V werden vielfältige Testanwendungen abgedeckt. Es können Spannung und Strom ebenso gemessen werden wie Druck und Temperatur. Neben einer Messkanal-Erweiterung für kundenspezifische Anforderungen ist auch eine Integration in bestehende Not-Aus-Systeme mit programmierbarer Abschaltung möglich.
Die Messungen erfolgen Hardware-basiert, die Sicherheitsfunktionen für die Batterie sind frei programmierbar. Die Datenaufzeichnung erfolgt über die optionale Enerchron-Software für WIN7 (64 bit). Die Messergebnisse können für eine Dauer von bis zu 18 Stunden aufgezeichnet und im Excel-kompatiblen CSV-Format abgespeichert werden. Im Lieferumfang enthalten sind Treiber für IVI-C oder IVI-COM sowie LabVIEW.
Für die Simulation der Absicherungs-Limits ist ein Zeitfenster von 0,001 bis 20 s einstellbar; fest vorgegeben ist dagegen das Spannungsfenster von –15 % bis +10 % für die Netzüberwachung. Per Software lässt sich ein integrierter Digitizer mit 1,2 MS/s für die Sequenzgenerierung mit 1000 Schritten/Sequenz programmieren.
| Dr. Christian Miesner |
|---|
| ist Produktmanager für Geräte und Systeme bei der CompuMess Elektronik GmbH (CME) und verantwortet u.a. den Produktbereich der Batterietestsysteme. Das Unternehmen ist spezialisiert auf regenerative Batterietestsysteme für die Simulation und den Test sowohl von Batterien aller Art als auch von Ladegeräten sowie Brennstoffzellen. |
Der Autor
|
Johannes Büngeler |
|---|
|
beschäftigt sich bei der Hoppecke Batterien GmbH mit den physikalischen Eigenschaften von verschiedenen Batterietechnologien und entsprechenden Betriebsstrategien. Neben der Entwicklung neuer Technologien zur Energiespeicherung bietet das Unternehmen auch Dienstleistungen in diesem Bereich an. |
Der Autor
