Controller-Evolution
Die Grundlagen der PCAP-Technologie
Fortsetzung des Artikels von Teil 2
Wet & Glove
Eine spannende Frage bedeuten deshalb die notwendigen Modifikationen zur Bedienung einer nassen Touch-Oberfläche mit Handschuhen. Dazu müssen die Messmethoden »Eigenkapazität« und »Wechselseitige Kapazität« näher betrachtet werden.
Eigenkapazität

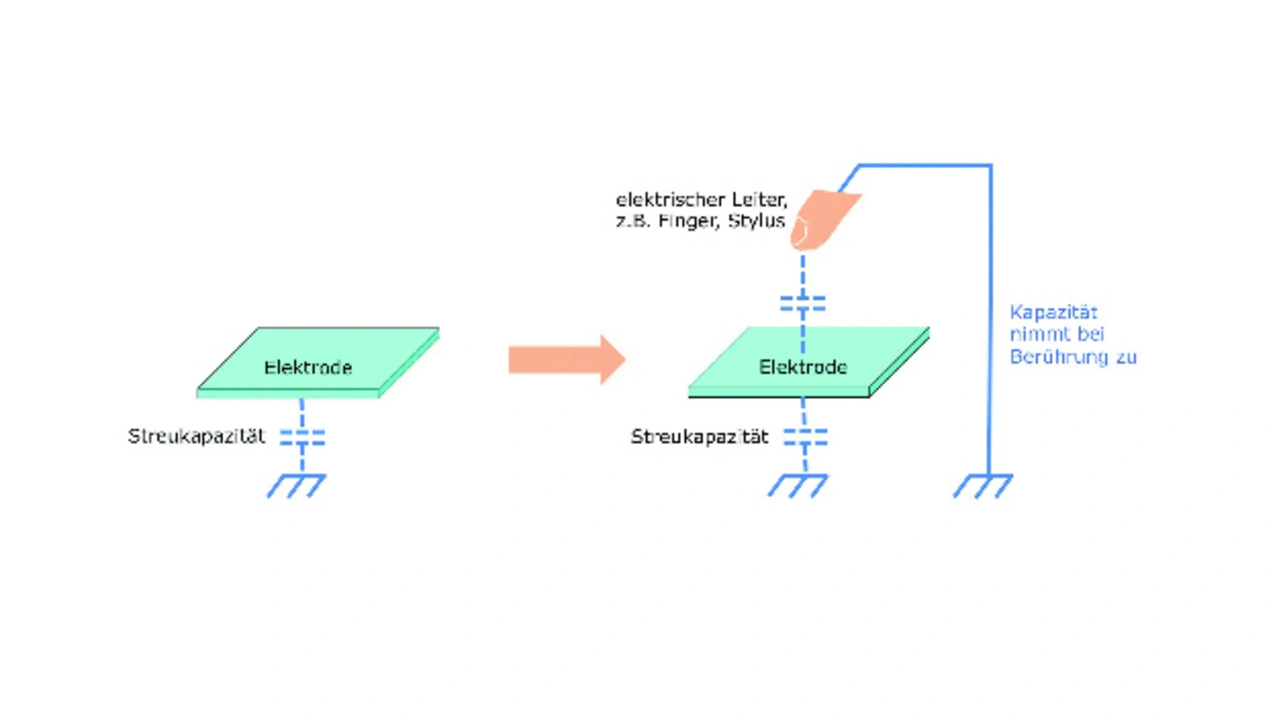

Hier wird die absolute Kapazitätsänderung gemessen (Bild 5a). Vorteil der Detektion unter Verwendung der Eigenkapazität ist das starke Messsignal. Der Nachteil dieser Methode ist, dass nur ein einziger Berührungspunkt (single touch) auf der Oberfläche eindeutig bestimmt werden kann.
Wechselseitige Kapazität

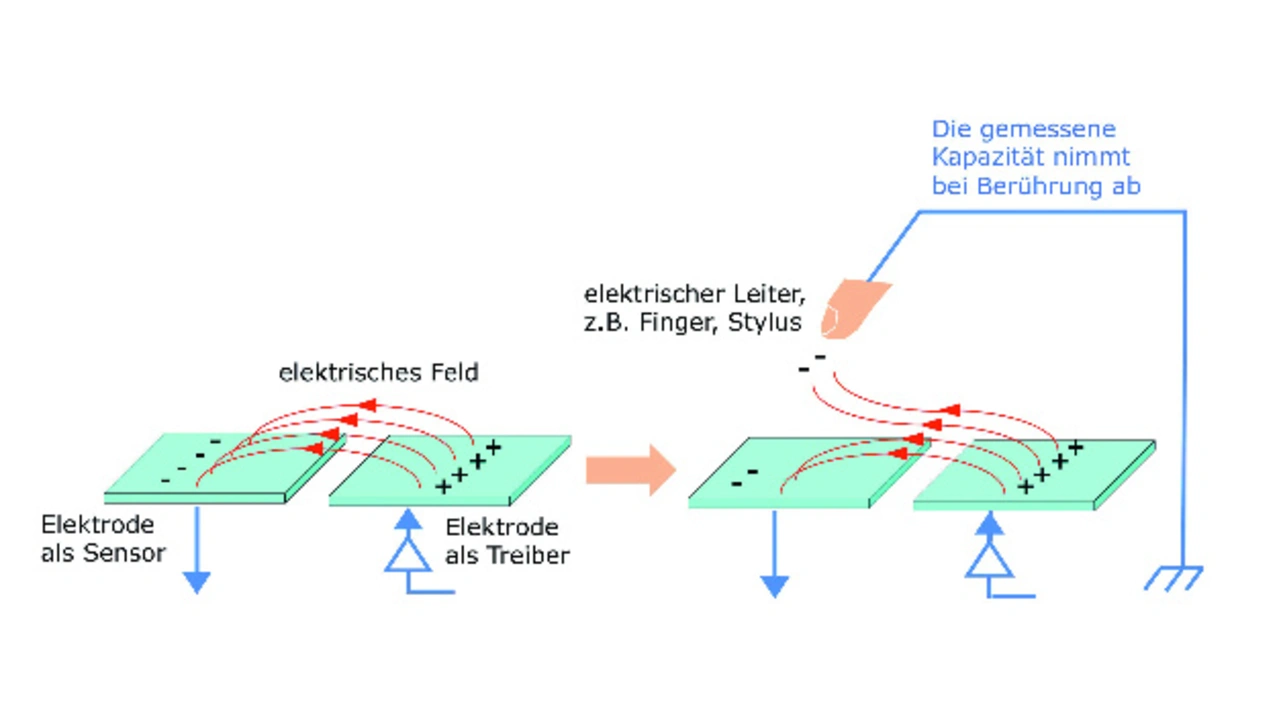

Gemessen wird die relative Kapazität zwischen zwei benachbarten Elektroden (Bild 5b). Ein Finger oder ein elektrisch leitfähiger Stift in Elektrodennähe bewirken eine Änderung des lokalen Kondensatorfeldes. Diese Änderung wird über die Spannung an der Gegenelektrode gemessen. Damit können mehrere Berührungspunkte zum selben Zeitpunkt erfasst werden, wie in der Gestensteuerung gefordert.
Die Tianma-PCAP-Sensoren aus der NL-Serie erkennen bis zu sechzehn Punkte gleichzeitig. Doch bei nasser Oberfläche funktioniert die Methode nur bedingt.
- Die Grundlagen der PCAP-Technologie
- Methoden der Berührungserkennung
- Wet & Glove
- Das Beste beider Welten
