Testsystem für Automotive-Radar

ADAS-Feldtests ins Labor verlagern

22. November 2017, 14:15 Uhr | Markus Haller

Mit dem ARTS9510C von Rohde & Schwarz lassen sich virtuelle Testszenarien für Automotive-Radarsensoren erstellen. Ein Teil der Feldtests verlagert sich damit ins Labor.

▶ Diesen Artikel anhören

Fahrerassistenzsysteme müssen umfangreich getestet werden. Feldtests unter realen Bedingungen sind dabei unumgänglich. Teilweise lassen sie sich aber ins Labor verlagern, was Zeit, Personalaufwand und Kosten spart.

Jobangebote+ passend zum Thema

Ingenieur/Elektroingenieur/Elektrotechniker als Field Application Engineer

GEYER Electronic GmbH, Planegg

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

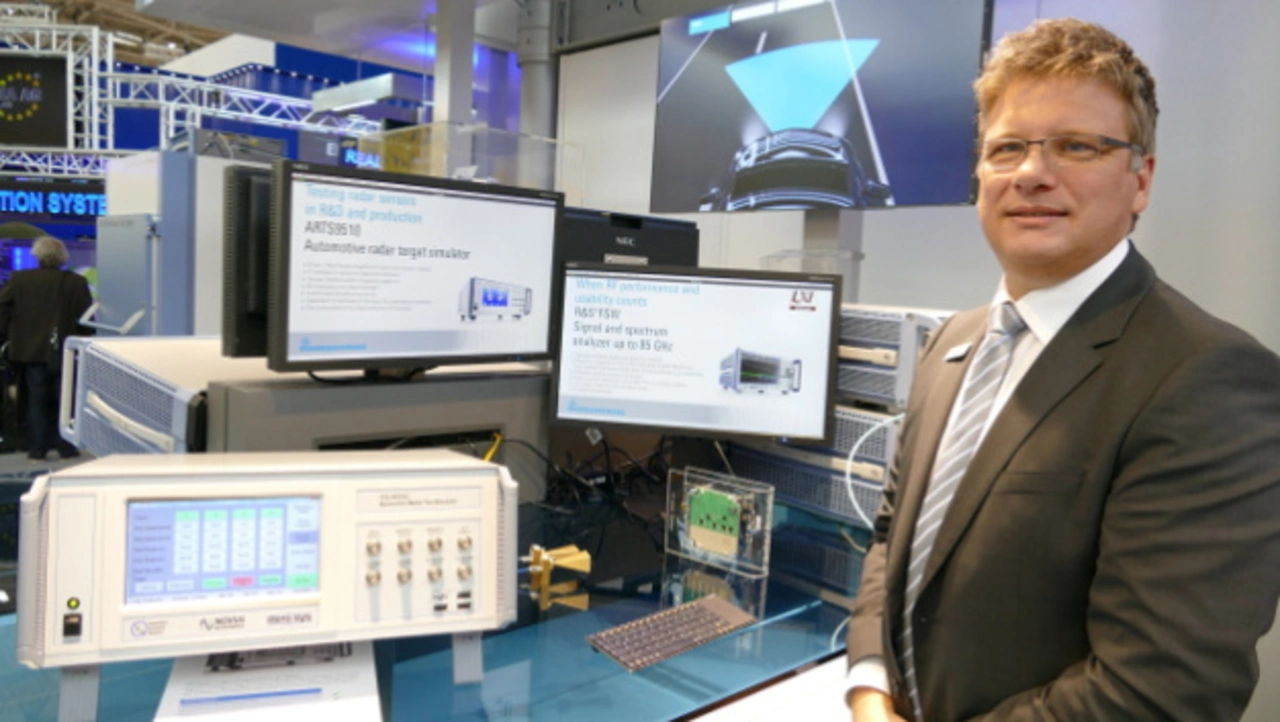

Für Automotive-Radarsensoren ist das beispielsweise mit dem modular aufgebauten Testsystem ARTS9510C von Rohde & Schwarz möglich, das auf der diesjährigen productronica gezeigt wurde.

Es erzeugt unterschiedliche Testsignale im Frequenzbereich um 24 GHz und zwischen 75 und 82 GHz, um die Funktionstüchtigkeit des Radarsensors zu prüfen. Sich bewegende Objekte können über Signalverzögerung in Abständen zwischen 8 m und 3,6 km simuliert werden, ebenso die Einflüsse von Dopplereffekte bei Geschwindigkeiten bis zu 700 km/h. So lassen sich grundsätzliche Funktionstests am Sensor vornehmen:

Ist der Öffnungswinkel groß genug ist, um auch die Signal-Reflexion eines nahen Objekts auf der Nebenspur zu detektieren?
Arbeitet die Sensorik auch bei multiplen Objekten korrekt?

Öffnungswinkel groß genug ist, um auch die Signal-Reflexion eines nahen Objekts auf der Nebenspur zu detektieren oder ob die Sensorik auch bei multiplen Objekten korrekt arbeitet. Das ARTS9510C ist frei programmierbar, lässt sich im Rack integrieren (Gehäuse [cm]: 45 x 18 x 48) und kann über Schnittstellen wie USB, HDMI, TX IF und TX RF angesteuert werden.
