USB-Verbindungen mit einer 32-bit-MCU umsetzen #####
Fortsetzung des Artikels von Teil 1
USB-Verbindungen mit einer 32-bit-MCU umsetzen
Realisierung mit dem 32-bit-USB-Mikrocontroller
Zur Umsetzung der oben angesprochenen USB-Verbindungen mittels eines Mikrocontrollers muss dieser über USB-Host- wie auch USB-Device-Funktionalität verfügen. Ein Beispiel dafür ist Fujitsus neue 32-bit-MCUSerie auf Basis des neuen, intern FR80S/T2 genannten, leistungsgesteigerten 32-bit-CPU-Cores.
Jobangebote+ passend zum Thema

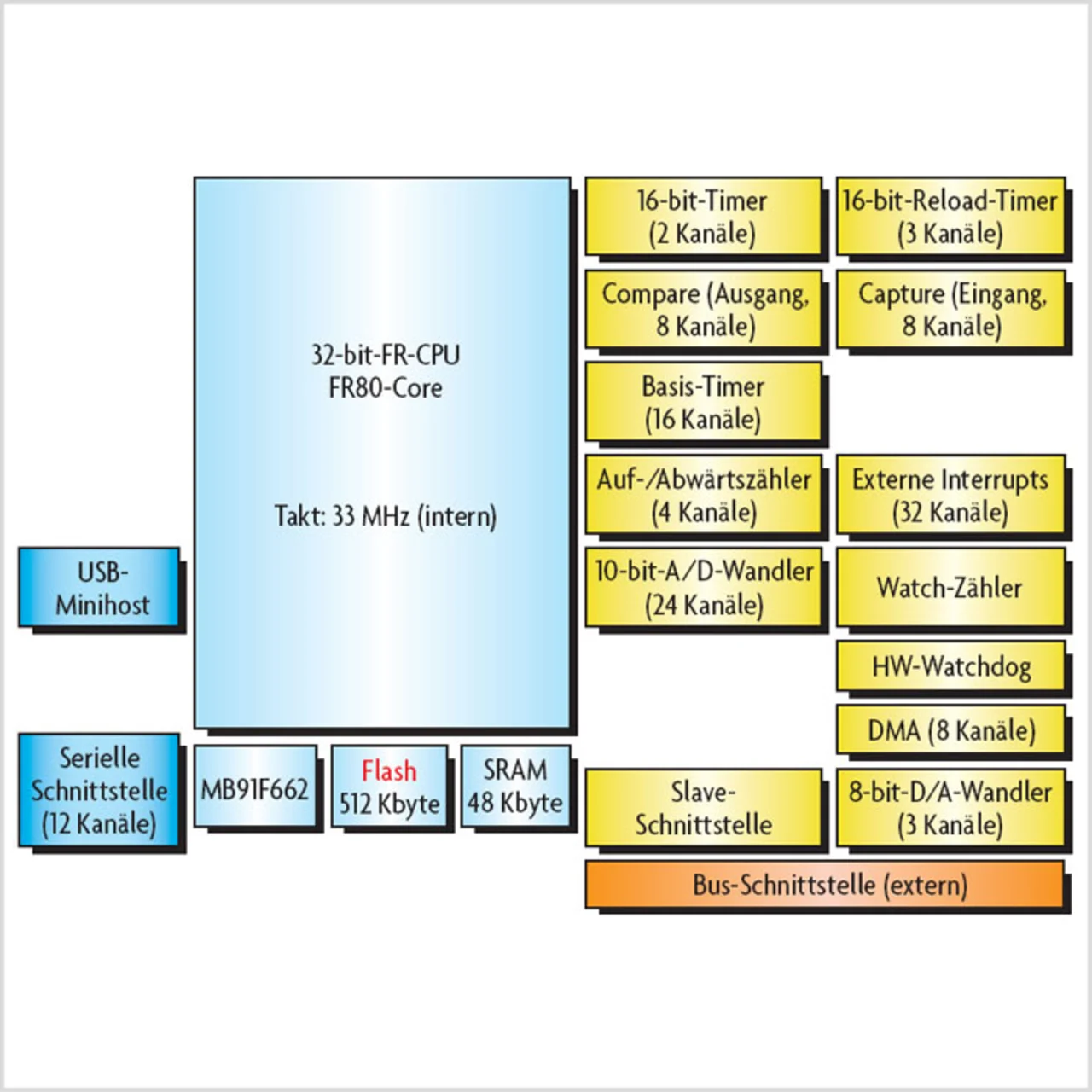

Das auf dem Starterkit verwendete Derivat MB91F662 (Bild 3) arbeitet mit bis zu 33 MHz, die von einer integrierten PLL erzeugt werden, und verfügt über 512 Kbyte Flash- sowie 48 Kbyte RAM-Speicher, die bei Bedarf über einen externen Bus erweitert werden können. Der Mikrocontroller bringt sowohl die USB-Device- als auch die Host-Schnittstelle mit. Alle 16-bit- und 32-bit-USB-Mikrocontroller von Fujitsu besitzen einen Host in kompletter Implementierung. Die früher als Minihost bezeichnete Schnittstelle ist nun als Host freigegeben, unterstützt also die HUB-Funktion (kann mehrere USB-Endgeräte über einen HUB ansteuern). Des Weiteren wird nun auch isochroner Datenverkehr unterstützt.
Zusätzlich zur USB-Funktionalität hält der MB91F662 zwölf Kanäle für serielle Kommunikationsschnittstellen bereit, die sich jeweils als USART, SIO oder I²C konfigurieren lassen. Ein 10-bit-A/D-Wandler mit 1,2 μs Wandelzeit und 24 Eingängen sowie ein dreikanaliger 8-bit-D/A-Wandler stellen die Verbindung zur analogen Welt her.
Auf der Timer-Seite setzt Fujitsu auf den so genannten Basis-Timer. Dieser basiert auf 16-bit-Timern und kann als PWC, PWM sowie Reload-Timer konfiguriert werden. Diese Einheit ist 16-mal auf dem Chip zu finden. Speziell für Industrieanwendungen sind I/O-Pins wichtig, die 5 V Eingangsspannung aushalten.
