Mobilfunk-Basisstationen
HF-Transceiver-IC mit integrierter Entzerrung
Fortsetzung des Artikels von Teil 1

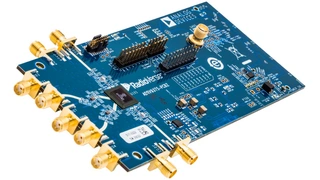

Entwicklungsboard und Referenzdesign
AD9375 (2)
Auf der Basis des AD9375 hat Analog Devices zusammen mit Benetel Ltd ein Referenzdesign mit Vor-Entzerrung (DPD) für die komplette Signalverarbeitung von der JESD204B-Schnittstelle bis zur Antenne entwickelt (siehe Bildergalerie). Es wurde für den Frequenzduplexbetrieb (FDD - Frequency Division Duplexing) im LTE Band 7 (2,6 GHz) dimensioniert und enthält Sendestufen mit 250 mW Ausgangsleistung pro Antenne. Über die Bauteilwahl lässt sich das Referenzdesign auch für den Betrieb in anderen Bändern anpassen.

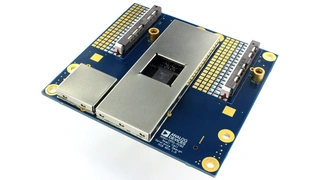

Das Referenzdesign zum AD9375 für Mini-Basisstationen findet auf einer 88,5 x 83,5 mm großen Leiterplatte Platz und benötigt im Betrieb weniger als 10 W Leistung. Analog Devices meldet stolz, mit diesem Referenzdesign den derzeit kleinsten 250-mW-Mobilfunksender zu präsentieren, der zudem die niedrigste Leistungsaufnahme hat.
