OpenCV und Qt Quick - ein Einstieg

21. Januar 2019, 13:31 Uhr | Berthold Krevert und Torsten Rahn, Software-Entwickler bei basysKom

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 2

Einführung in Qt Quick und QML

Nun geht es an die Integration in das Qt-Quick-Framework. Dazu verschaffen wir uns mit Listing 2 einen kurzen Überblick über die Grundlagen der QML-Programmierung.

Listing 2

Rectangle {
   id: root
   width: 300
   height: 350
   color: "blue"
   Rectangle {
       id: firstInnerRectangle
       anchors.left: parent.left
       anchors.top: parent.top
       width: parent.width / 2
       height: parent.height / 2
       color: "green"
       opacity: 0.9
   }
   Rectangle {
       id: secondInnerRectangle
       anchors.right: parent.right
       anchors.bottom: parent.bottom
       width: parent.width / 2
       height: parent.height / 2
       color: "yellow"
   }
}

Das Beispiel erstellt drei Rechtecke: ein blaues Rechteck sowie ein grünes und ein gelbes, die sich innerhalb des blauen Rechtecks befinden. Die Syntax ist an JSON angelegt. Beim Setzen der Eigenschaften (Properties) für die Rechtecke - etwa Breite, Höhe, Farbe und Opazität - kann der Entwickler konkrete Werte angeben, sich allerdings auch auf andere Rechtecke beziehen. Die inneren Rechtecke sind hier halb so groß wie das äußere. Ändert sich die Größe des äußeren Rechtecks (des Parents), werden auch die Werte der inneren Rechtecke aktualisiert. QML-Entwickler sprechen von Property-Bindings. Die verwendeten Anchors helfen, Qt-Quick-Elemente an den Rändern anderer Elemente zu layouten.

Beim Rendern der Szene passiert nun folgendes: zunächst wird die QML-Hierarchie von der Qt-Quick-Logik in eine zweite Hierarchie überführt, den sogenannten SceneGraph.

Jobangebote+ passend zum Thema

MACNICA ATD EUROPE - Ihre berufliche Zukunft

MACNICA ATD Europe GmbH, Ingolstadt

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

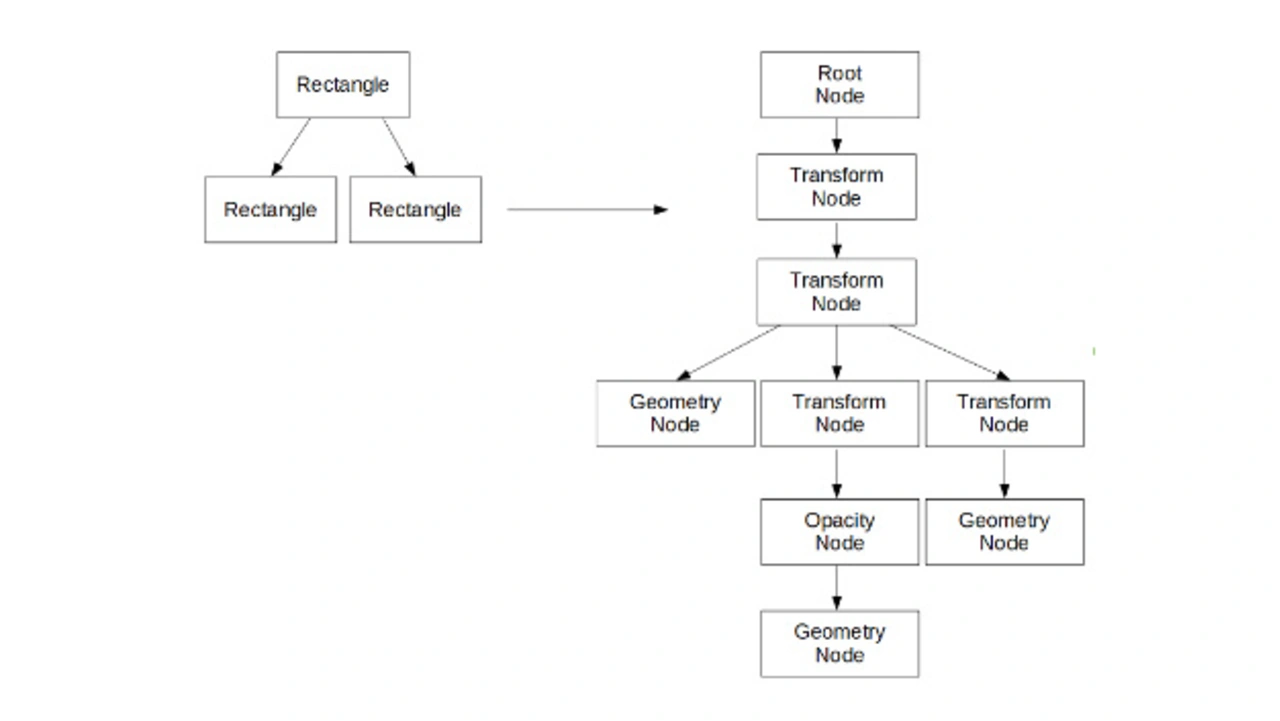

Dieser wird vom Renderer auf die Anforderungen moderner Grafikhardware hin optimiert und kann in OpenGL-Kommandos (oder Kommandos anderer Grafik-APIs) ausgerollt werden (Bild 1). Die Transform-Nodes im SceneGraph codieren affine Transformationen in einer 4x4-Matrix. Die Geometry-Nodes verwalten die Geometrie-Buffer, die später beispielsweise als verkettete Dreiecke (Triangle-Strips), Linienzüge oder Punktwolken gezeichnet werden. Außerdem definieren sie ein Material, das angibt, wie die Geometrien schattiert werden sollen.
