Wie die richtige Auswahl von HF-Steckverbindern gelingt
HF-Koaxialstecker und HF-Koaxialkabel sorgen für verlustarme Pfade zwischen HF-Systemen, Komponenten, elektronischen Baugruppen und Geräten. Jedoch stehen Entwickler oft vor der Herausforderung, den optimalen HF-Stecker für die jeweilige Anwendung auszuwählen und diesen korrekt zu integrieren.
HF-Steckverbinder sind für die Übertragung von Hochfrequenzsignalen mit minimalem Signalverlust und hoher Zuverlässigkeit ausgelegt. Sie dienen als Verbindungselemente und erweitern somit die Koaxialstruktur um steckbare Leiter, wobei eine konstante Impedanz beibehalten wird. Dafür sorgt die koaxiale Struktur, die aus einem Innenleiter, einer Isolierschicht und einem Außenleiter besteht und so wirksam elektromagnetische Störungen nebst einer Verschlechterung der Signale verhindert. Das Verständnis der elektrischen Leistungsindikatoren von HF-Steckverbindern, einschließlich ihrer maximalen Spannungs-, Strom- und Leistungswerte, ist daher unerlässlich. Es gibt kritische Parameter, die entscheidend für den zuverlässigen Betrieb der Steckverbinder sind, insbesondere in Szenarien mit anspruchsvollen Leistungsvorgaben. (Bildergalerie: Bild 2)
Die richtige Auswahl von HF-Steckverbindern
Diese Faktoren sind zu berücksichtigen bei der Auswahl und Auslegung von HF-Koaxialsteckverbindern:
Spannung und Durchschlagsfestigkeit

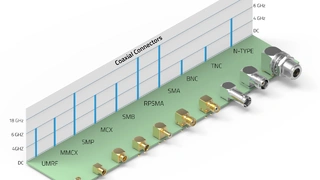

Die maximale Spannung, die ein Koaxialsteckverbinder aushalten kann, wird durch die dielektrische Spannungsfestigkeit definiert, das heißt die höchste Spannung, die das Isoliermaterial des Steckverbinders ohne Durchschlag verkraftet. Diese Spannung wird durch standardisierte Tests ermittelt und gewährleistet einen sicheren Betrieb unter bestimmten Bedingungen (Bildergalerie: Bild 3).

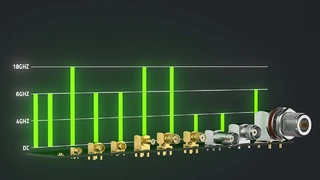

Parallel dazu ist die Durchschlagsfestigkeit ein Eckpfeiler der Spannungsbelastbarkeit. Sie gibt die maximale Spannung an, der das Isoliermaterial ohne elektrischen Durchschlag standhalten kann. Ausschlaggebend sind hierbei die Isoliermaterialien, wobei PTFE (Polytetrafluorethylen), POM (Polyoxymethylen) und LCP (Liquid Crystal Polymer) zu den gängigen Materialien für HF-Steckverbinder gehören. Die physikalische Konstruktion und der Aufbau des Steckverbinders, einschließlich der Abstände und der Geometrie der Leiter und Isolatoren, spielen eine wichtige Rolle bei der Spannungsfestigkeit (Bildergalerie: Bild 4).
Darüber hinaus können Umgebungsfaktoren wie Temperatur, Feuchtigkeit und der Kontakt mit Verunreinigungen die Spannungsfestigkeit eines Steckverbinders beeinflussen. Die richtige Konstruktion und Materialauswahl sind entscheidend für die Optimierung der Spannungsfestigkeit in bestimmten Anwendungsumgebungen.
Bei der Nennspannung handelt es sich um die maximale Dauerspannung, die ein Koaxialsteckverbinder bei normalem Betrieb ohne Beeinträchtigung oder Ausfallrisiko verarbeiten kann. Sie ist in der Regel niedriger als die Durchschlagsfestigkeit, um eine Sicherheitsmarge zu bieten. Die Nennspannung wird auf der Grundlage von Faktoren wie den dielektrischen Materialeigenschaften, der Steckverbinderkonstruktion und der Betriebsumgebung bestimmt (Bildergalerie: Bild 5).
Die Sicherstellung, dass die Nennspannung nicht überschritten wird, ist entscheidend für die langfristige Zuverlässigkeit und Sicherheit des Steckverbinders.
Strombelastbarkeit
Die Strombelastbarkeit eines Koaxialsteckers ist durch die thermischen Eigenschaften seiner Materialien und seiner Konstruktion begrenzt. Ein übermäßiger Strom kann zu Überhitzung führen, was Materialbeschädigung und einen Ausfall des Steckverbinders zur Folge hat. Der Innenleiter und der Kontaktwiderstand des Steckers sind entscheidende Faktoren, die seine Strombelastbarkeit beeinflussen.
Bei der Festlegung des maximalen Stroms, den ein Koaxialsteckverbinder führen kann, ist es wichtig, nicht nur die Spannungsfestigkeit, sondern auch die maximale Leistung zu berücksichtigen. Die Beziehung zwischen Spannung, Strom und Leistung ist entscheidend für die Bestimmung der sicheren Betriebsgrenzen des Steckverbinders. Dabei kommt folgende Formel zur Anwendung:
I(max) = P(max) : V(max)
Durch die Begrenzung des Stroms wird sichergestellt, dass der Steckverbinder innerhalb seiner thermischen und elektrischen Grenzen arbeitet, was Überhitzung und mögliche Ausfälle verhindert.
Maximal übertragbare Leistung
Die Leistungsbelastbarkeit eines Koaxialsteckers ist ein kritischer Parameter, insbesondere bei Hochfrequenzanwendungen. Diese Belastbarkeit wird durch die Fähigkeit des Steckverbinders definiert, Leistung zu übertragen, ohne die Funktion oder Sicherheit zu beeinträchtigen. Um die Belastbarkeit eines Koaxialsteckers über verschiedene Frequenzen hinweg genau zu bestimmen, ist es notwendig, den Einfluss der Einfügedämpfung zu berücksichtigen. Die Einfügedämpfung, die in der Regel in Dezibel (dB) gemessen wird, stellt den Verlust an Signalleistung dar, der durch das Einfügen eines Steckers in eine Übertragungsleitung entsteht.

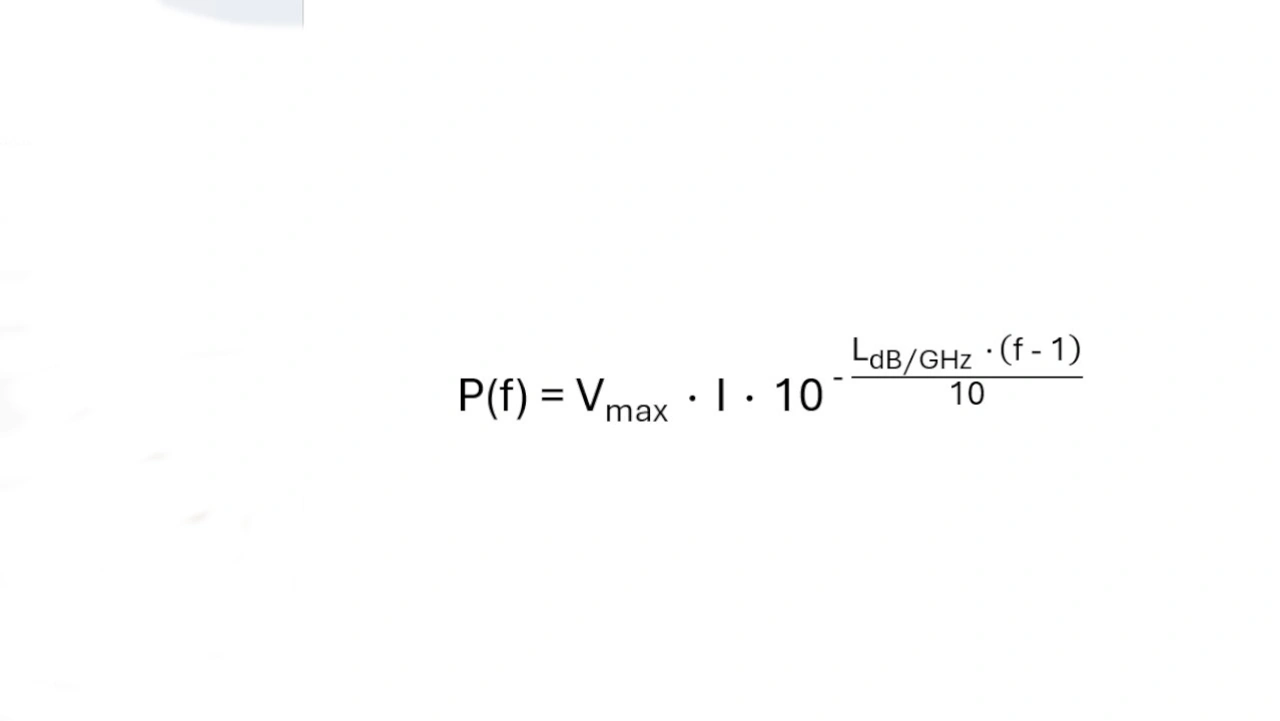

Die allgemeine Formel zur Abschätzung der Belastbarkeit bei einer bestimmten Frequenz f ist hier als Bild angegeben. Wobei folgende Werte gemeint sind:
- Vmax: Maximale Spannungsfestigkeit (Durchschlagspannung) des Steckverbinders.
- I: Strom durch den Steckverbinder.
- LdB/GHz: Einfügedämpfung pro GHz.
- f: Betriebsfrequenz in GHz.
Die Formel berücksichtigt die Übertragungsverluste L(f), indem die Leistung um den Faktor 10−(L(f)/10) reduziert wird. Das Produkt Vmax × I entspricht der Gesamtleistung ohne Berücksichtigung von Verlusten. Der Term 10−(L(f)/10) beschreibt die verbleibende Leistung nach der frequenzabhängigen Dämpfung. Diese Formel berücksichtigt jedoch nicht direkt die thermischen Effekte, die durch dielektrische und leitende Verluste bei hohen Frequenzen entstehen.
Die bei hohen Frequenzen entstehende Wärme hat erhebliche Auswirkungen auf die Leistungsfähigkeit des Steckverbinders. Insbesondere nehmen mit steigender Frequenz die Leiter- und dielektrischen Verluste zu, was zu einem Temperaturanstieg führt, der die Leistung und Zuverlässigkeit des Steckverbinders beeinträchtigt. Daher müssen bei der Berechnung der Leistung eines Steckverbinders bei hohen Frequenzen nicht nur die Einfügedämpfung, sondern auch die thermischen Auswirkungen berücksichtigt werden.
Um die Leistung eines Steckverbinders bei hohen Frequenzen genauer zu berechnen, müssen folgende Faktoren berücksichtigt werden:
- Leitungsverluste: Bei hohen Frequenzen konzentriert sich der Strom aufgrund des Skin-Effekts auf die Oberfläche des Leiters, wodurch der Widerstand und dadurch die Verluste des Leiters steigen.
- Dielektrischer Verlust: Bei hohen Frequenzen erhöht sich der Verlustfaktor des dielektrischen Materials, was dazu führt, dass im Isolationsmaterial mehr Energie in Wärme umgewandelt wird.
- Wärmemanagement: Die Wärmeleitfähigkeit des Materials und die Fähigkeit zur Wärmeableitung des Steckverbinders im System bestimmen, ob er bei hoher Leistung eine niedrige Temperatur halten kann.
Eine komplexere und präzisere Berechnungsmethode erfordert die Simulation thermischer Effekte unter Hochfrequenzbedingungen, wozu in der Regel eine elektromagnetische Feldanalyse und eine thermische Analyse verwendet werden (Bildergalerie: Bild 6).
Nennströme und Steckzyklen beachten
Bei der Auswahl von Koaxialsteckverbindern ist es wichtig, ihre Spannungs-, Strom- und Leistungsaufnahmefähigkeit je nach Betriebsfrequenz und Verwendung zu berücksichtigen. Richtig ausgewählte Steckverbinder bieten Vorteile wie eine hohe Betriebsstabilität, hohe Signalqualität und eine stabile Leistung bei Hochfrequenzanwendungen. Die Einhaltung der Nennstromvorgaben verhindert Überlastungen und Kurzschlüsse und gewährleistet so die Sicherheit für das System und den Bediener. Darüber hinaus verringert sich das Ausfallrisiko und eine Überhitzung wird vermieden, was die Funktionstüchtigkeit des gesamten Systems erhöht.
Neben der Auswahl von Steckverbindern mit geeigneten elektrischen Eigenschaften kann sich auch die Haltbarkeit ihrer mechanischen Struktur – insbesondere beim Verbinden und Trennen – auf ihre elektrische Leistung auswirken. So kann ein häufiges Stecken und Lösen von Steckverbindungen die Oberflächenbeschichtung des Steckverbinders abnutzen, was den Kontaktwiderstand erhöht und die elektrische Leistung beeinträchtigt. Die mechanische Abnutzung oder Beschädigung kann die HF-Eigenschaften des Steckverbinders verändern und seine Fähigkeit beeinträchtigen, die ursprünglichen Sicherheits- und Durchschlagsfestigkeitswerte zu erfüllen.
Daher sind regelmäßige Inspektionen, Wartung und rechtzeitiger Austausch von Steckverbindern unerlässlich, um die elektrische Sicherheit und Leistung des Produkts zu gewährleisten.
