Steckverbinder für moderne Bahnanwendungen im Überblick

13. September 2014, 8:11 Uhr | Corinna Puhlmann

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 3

Stecker-Highlights, Teil 4

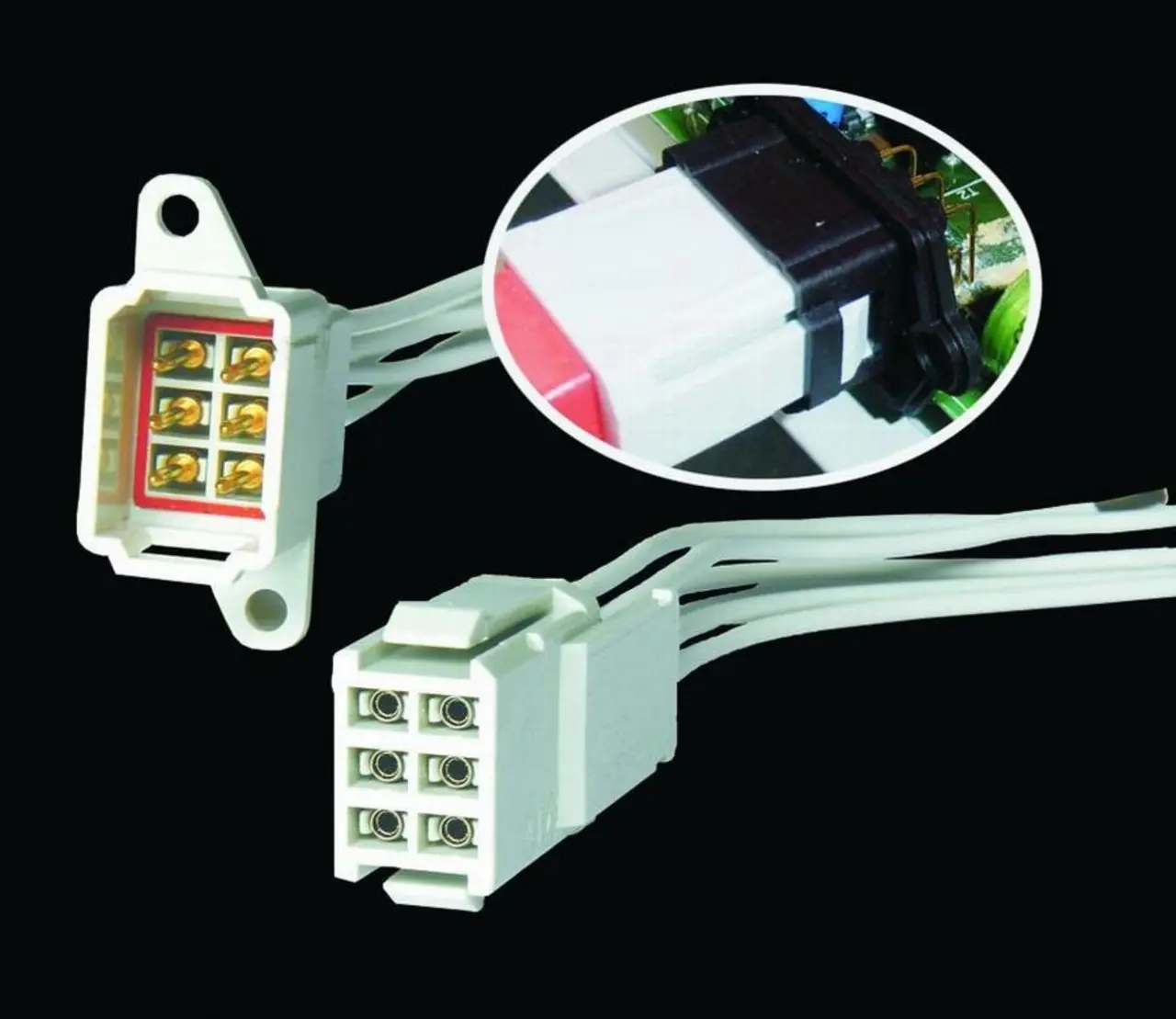

Die Rechtecksteckverbinder der Serie REP von Smiths Connectors zeichnen sich durch ihre Hyperboloid-Kontakttechnologie aus, welche eine sehr hohe Schock- und Vibrationsfestigkeit gewährleistet. Bei der Hyperboloid-Technologie handelt es sich um ein technisch anspruchsvolles Kontaktdesign, bei dem sich die Kontaktdrähte elastisch um den Stift anlegen. Dadurch entsteht ein 360-Grad-Kontaktfeld, das laut Unternehmensangaben absolute Zuverlässigkeit bietet.

Jobangebote+ passend zum Thema

Ingenieur/Elektroingenieur/Elektrotechniker als Field Application Engineer

GEYER Electronic GmbH, Planegg

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

Ein geringer Kontaktübergangswiderstand und eine hohe Strombelastbarkeit zeichnen diese Steckverbinder aus. Smiths Connectors hat die REP-Steckverbinder speziell für den Einsatz in der Bahntechnik entwickelt und über die letzten Jahre kontinuierlich ausgebaut. Zum Einsatz kommen sie zum Beispiel in Systemsteuerungen für Sensoren, Warnsignalen, Bremsen, Türsicherungen und Beleuchtungen, in der Innenausstattung für Klimaanlagen und Sitze sowie in Fahrgastinformationssystemen wie Displays, Videos und Lautsprecher. Heute sind die Steckverbinder in einer Vielzahl von Ausführungen verfügbar, zum Beispiel sowohl mit abgewinkelten als auch geraden Kontaktstiften zur Leiterplattenmontage. Erhältlich sind 2-, 6- und 12-polige Steckverbinder. Mit einer Kontaktgröße lassen sich die Anschlussquerschnitte von 0,5 mm2 bis 2,5 mm2 abdecken, was die Flexibilität erhöht und die Verarbeitungskosten senkt.
