Komplettes Single-Pair-Ethernet-System

»Größtes Einsatzgebiet ist die Digital Ceiling«

Single-Pair-Ethernet-Verkabelung von R&M
SPE-Verkabelungssystem für die Gebäudeautomation
© R&M

Als Türöffner zum Smart Building sieht der Verkabelungsspezialist R&M die Schlüsseltechnologie Single Pair Ethernet. Das Unternehmen bringt jetzt ein erstes vollständiges SPE-System für die Gebäudeautomation auf den Markt.

Die Verkabelung für die neue Netzwerktechnologie Single Pair Ethernet (SPE) ist ab sofort einsatzbereit für die intelligente Gebäudeautomation. R&M bietet eigenen Angaben zufolge das erste vollständige SPE-System auf dem Markt an, welches Steckverbinder und Anschlussmodule sowie Installations- und Rangierkabel umfasst.

Damit kann die schlanke SPE-Verkabelung den Weg bereiten zur lückenlosen Gebäudeautomation mit Ethernet sowie zum Gebäudemanagement auf Basis des universellen Internetprotokolls (IP). Die SPE-Verkabelung verbindet dabei die kleinsten digitalen Endgeräte und Sensoren in Gebäuden mit Datennetzen und dem Internet – erst so entsteht das Internet of Things (IoT).

Matthias Gerber, Market Manager von R&M, erklärt: »Das anfänglich größte Einsatzgebiet ist die Deckenverkabelung, Digital Ceiling genannt. Ausgehend von Etagenverteilern oder Service-Knotenpunkten in den Decken kann sich die SPE-Verkabelung weit ausdehnen. Das SPE-System von R&M hat eine Übertra-gungsreichweite von 600 Metern.«

Anbieter zum Thema

zu Matchmaker+

Ein Blick auf die SPE-Komponenten

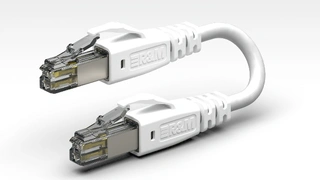

Stecksystem nach LC-Cu-Standard
© R&M

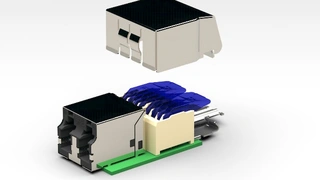

SPE-Anschlussmodule
© R&M

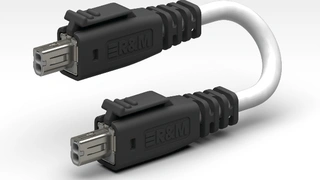

Stecker nach MSP-Standard
© R&M

Alle Bilder anzeigen (4)

SPE kann zahllose digitale Endgeräte vernetzen, zum Beispiel smarte LED-Leuchten, ferngesteuerte Monitore und Anzeigetafeln, Temperatur-, Licht- und Klimasensoren, Regler für Heizung und Lüftung, elektronische Kassen und Selbstbedienungsterminals.

Breite Anwendungsmöglichkeiten sieht R&M in Krankenhäusern, Hotels, Einkaufszentren, Gewerbeparks, Büros und Verwaltungen.

Neben Daten und Signalen kann die SPE-Verkabelung auch Strom transportieren und so die Endgeräte speisen. Das erspart in vielen Fällen eine separate Verkabelung für die Stromversorgung.

Das SPE-Komplettsystem

 R&M, Mitbegründer der Single Pair Ethernet System Alliance, versteht sich als ein treibender Anbieter in punkto Standardisierung und Markteinführung von Single Pair Ethernet.

Bei der Entwicklung der SPE-Verkabelung konzentrierte sich das Unternehmen von Anfang an auf eine Gesamtlösung, welche vom Verteilpanel bis zur Anschlussdose reicht.  R&M bietet zwei Stecksysteme an: LC-Cu gemäss IEC 63171-1 für die strukturierte Gebäudeverkabelung und Gebäudeautomation sowie MSP gemäss IEC 63171-2 für das industrielle Umfeld. Die neuen Produkte lassen sich mit bestehenden R&M-Dosen und 19-Zoll-Panels kombinieren.

Warum auf Single Pair Ethernet umsteigen?

R&M ist überzeugt davon, dass dem Smart Buildings die Zukunft gehört. Das Gebäudemanagement wird durchgängig digital und IP-basiert sein. Eine Hilfe dafür ist der Einsatz neuer Netzwerkstrukturen wie der Digital Ceiling in Kombination mit Single Pair Ethernet für die Verkabelung der letzten Meter. So können alle Bereiche der Gebäudeautomation in ein strukturiertes Lösungskonzept integriert werden.

Single Pair Ethernet erweitert das Konzept der lokalen Datennetze (LAN) und der strukturierten Gebäudeverkabelung. Es benötigt für die Signal- und Datenübertragung nur zwei Kupferadern statt acht Adern bzw. ein Adernpaar statt vier. Daher sind SPE-Kabel dünner und die Stecker kleiner als die Pendants auf der Seite der LAN-Verkabelung. Mit einer SPE-Verkabelung lässt sich deswegen auch eine große Anzahl von kleinen Geräten problemlos anschließen.
