Filter/IEC-Stecker-Kombinationen

Kompakte Bauform, patentierter Einschub

13. August 2013, 13:53 Uhr | Harald Barth

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

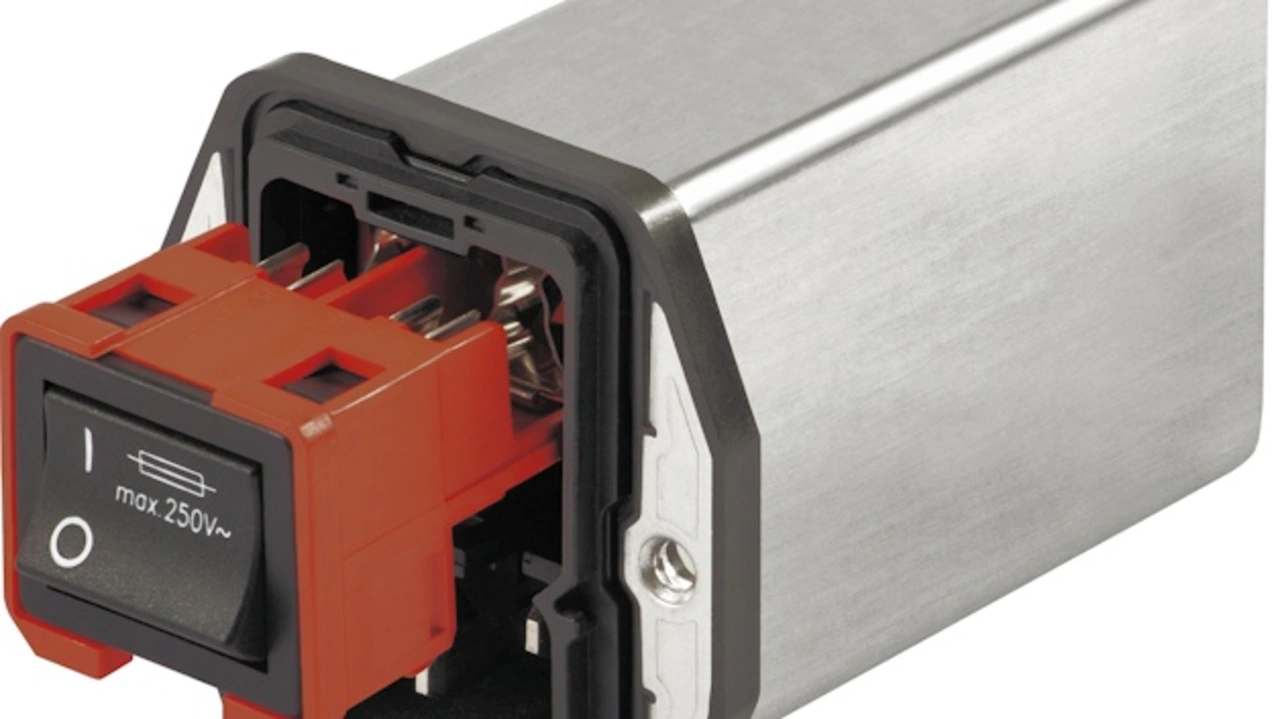

Einschub mit Netzschalter und Sicherungshalter

Herausragendes Merkmal der neuen Filterfamilien ist ein Einschub, der den Netzschalter und die Sicherungen aufnimmt. Erstmals wurde ein zweipoliger Netzschalter mit zwei Sicherungshaltern für 5x20mm-Sicherungen in einer herausnehmbaren Einheit integriert. Auf der Unterseite bietet ein zusätzlicher Aufnahmeclip Platz für eine Ersatzsicherung. Der zweipolige Netzschalter ist für Einschaltströme bis 82 A ausgelegt. Da in vielen Applikationen getaktete Netzteile ohne Einschaltstrombegrenzung zum Einsatz kommen, ist dies ein wichtiges Kriterium für die Lebensdauer des Geräteschalters.

Mit einfachem Werkzeug wie einem Schraubenzieher oder einem Armeemesser kann der Einschub aus dem Filtermodul zum Sicherungswechsel entfernt werden. Um ein versehentliches Einschalten des Gerätes während Wartungs-, Reparatur- oder Servicearbeiten zu verhindern, kann die Einheit gezielt entnommen werden. Die aktiven Anschlüsse sind sowohl nicht mit dem Fingern als auch nicht mit einem Draht von 1mm Durchmesser berührbar. Somit erfüllen die Sicherungshalter der neuen EMV-Filtermodule die Schutz-Kategorie PC3.
