Vorkoster mit elektronischer Zunge

29. April 2015, 16:27 Uhr | Prof. Dr.-Ing. Andreas König und M.Sc. Kittikhun Thongpull

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 2

Anwendungsbeispiele

Im Folgenden wird auf prinzipielle Anwendungsbeispiele bzgl. der Prüfung der Art bzw. Reinheit von flüssigen Lebensmitteln durch LoS-MS eingegangen. Die erfassten sensorischen Daten werden im Assistenzsystem auf dem Host-Computer einer abschließenden Kalibrierung und einer Verarbeitung mit Methoden der Computational Intelligence unterzogen [4]. Gerade für LoSMS bietet sich eine Sensorfusion in Verbindung mit automatischer Auswahl relevanter Merkmale bzw. spektraler Komponenten und eine hierarchische Entscheidungsfindung an; dabei kommt typischerweise die Supportvektormaschine als Klassifiziererbaustein zum Einsatz [4]. Für die Erkennung von Verfälschungen, die ggf. noch nicht in der Form bekannt sind, eignen sich aber auch insbesondere sogenannte Anomalie- oder Neuheitsdetektionsverfahren, die daher auch jüngster Bestandteil des E-Taster-Assistenzsystems sind.

Jobangebote+ passend zum Thema

Ingenieur/Elektroingenieur/Elektrotechniker als Field Application Engineer

GEYER Electronic GmbH, Planegg

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

Zur Veranschaulichung werden die Messdaten in speziellen Streu-Plots, sogenannten Merkmalraumprojektionen, visualisiert, die die Ähnlichkeit von Messvektoren durch Nähe im Streu-Plot zum Ausdruck bringt. Bei Daten mit mehr als zwei Dimensionen haben daher die Koordinatenachsen keine physikalische Bedeutung. Streuungen in gleicher Klasse und Überlappungstendenzen verschiedener Klassen werden jedoch sehr gut sichtbar.

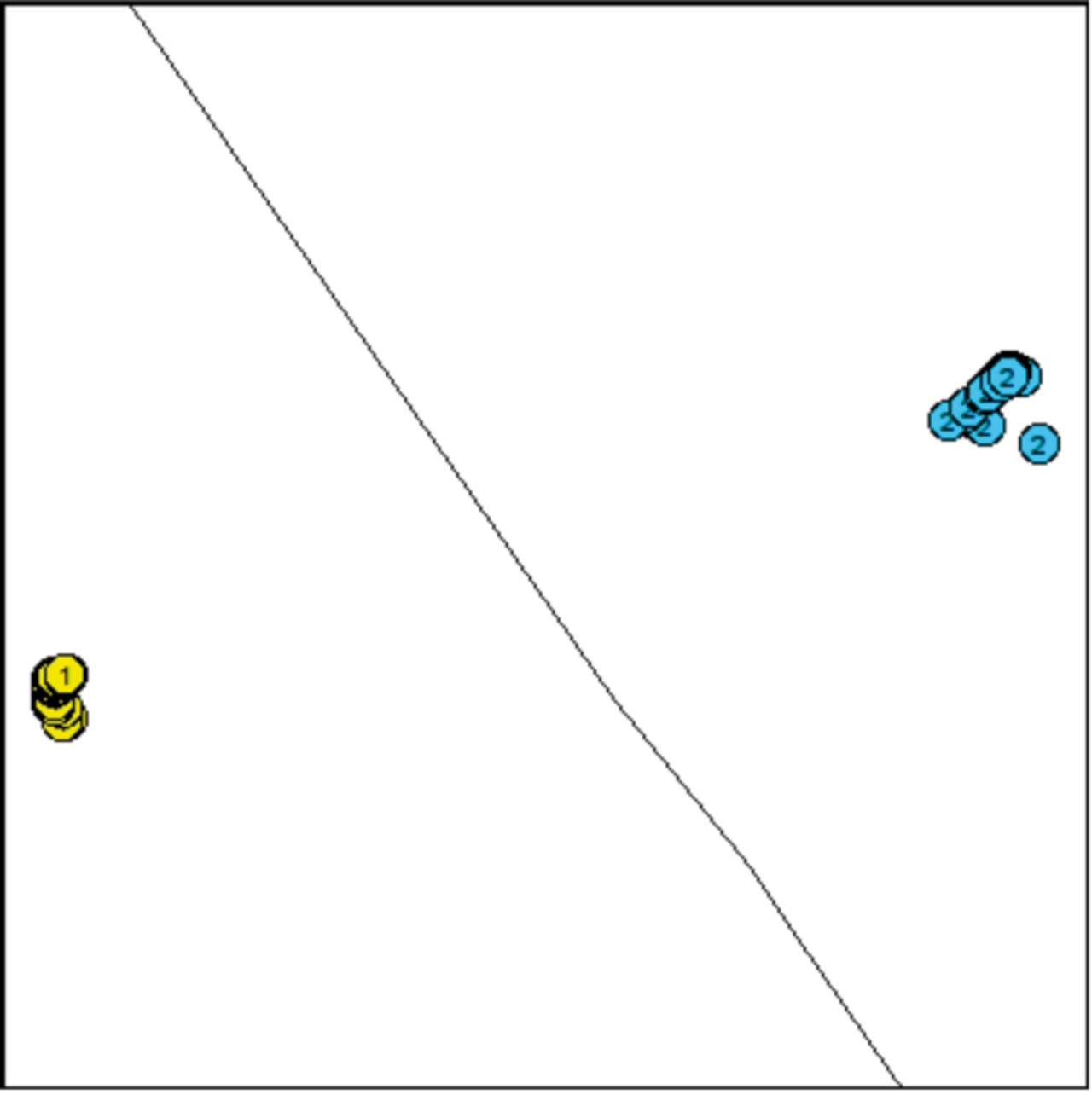

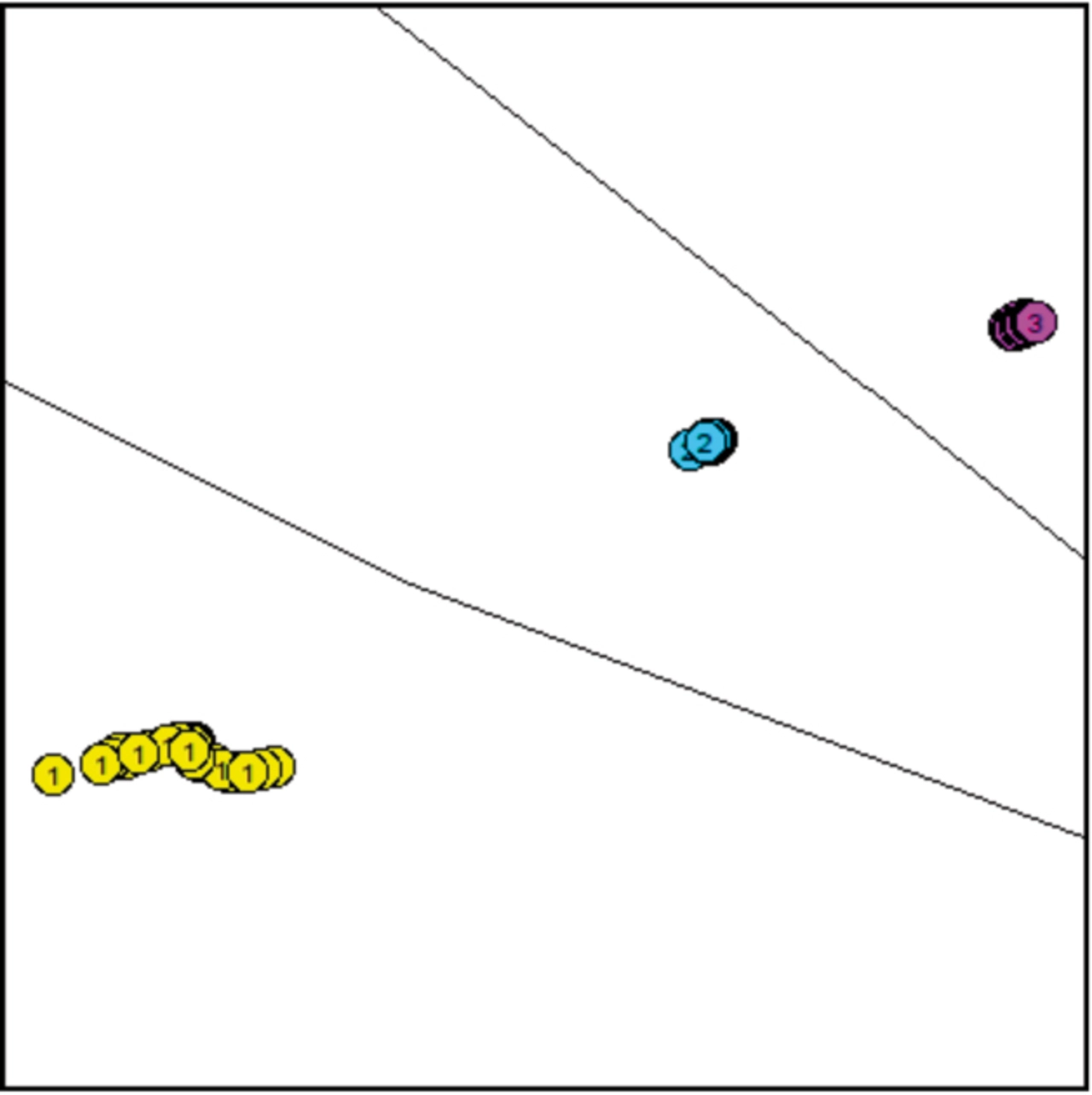

Der LoS-MS liefert pro Messung insgesamt 16 spektrale Werte des Farbsensors für die beiden unterschiedlichen Anleuchtungen und 1024 Werte des Impedanzspektrums in Betrag und Phase. Für jede Substanz werden hier 30 Wiederholungsmessungen durchgeführt. Im ersten Beispiel wird nach Bild 1 die Zutat Sojasoße erwartet. Bild 5 zeigt drei Messungen mit LoS-MS mit einer anderen, farblich ähnlichen, aber süßeren Soße, der gewünschten Sorte und einer mit ca. 15 % Wasser gestreckten Version der gewünschten Sorte. Bild 6 zeigt ein zweites prinzipielles Beispiel, bei dem zwei Honigarten, ein Mischhonig und ein sortenreiner Honig, durch LoS-MS gemessen und bewertet werden. In beiden Fällen ist die deutliche Trennbarkeit der Messdaten durch Impedanz- bzw. Farbattribute sichtbar.
