Recht einfacher Treiberverstärker bringt gute Ergebnisse

20. Mai 2015, 11:49 Uhr | Ralf Higgelke

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Performance der Schaltung

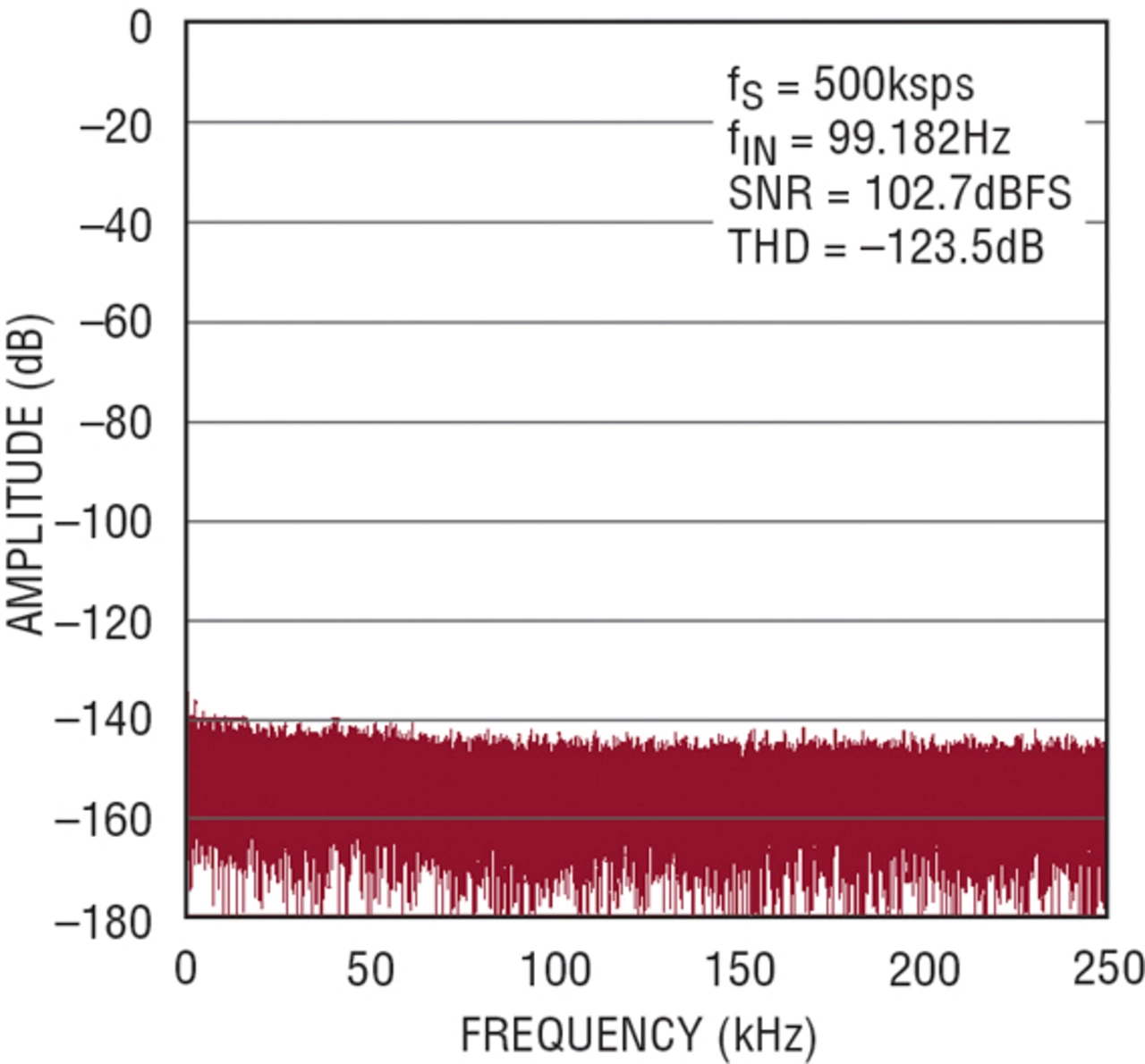

Zu den Merkmalen der Schaltung gehören ein Klirrfaktor (THD) von -123,5 dB und ein Signal-Rausch-Abstand (SNR) von 102,7 dBFS bei einer Abtastrate von 500 kSample/s und einem 100-Hz-Eingangssignal (siehe Spektrum in Bild 2). THD und SNR bewegen sich nahe den Werten im Datenblatt des LTC2377-20. Sie belegen, dass dieser Treiber das Ergebnis nur minimal verschlechtert.
