Schnittstellen-IC
Neuer IO-Link-Transceiver
Mit dem Schnittstellen-IC CCE4502 für IO-Link erweitert Creative Chips seine Palette an Standard-ICs. Dank der integrierten Stromversorgung ermöglicht er kompaktere Bauweisen.
Eigentlich ist Crative Chips als ein Spezialist für ASICs bekannt, aber das Unternehmen hat auch Standard-ICs im Angebot, darunter auch IO-Link-Transceiver. Nun kommt ein weiterer Schaltkreis für IO-Link hinzu, der IO-Link-Transceiver CCE4502.

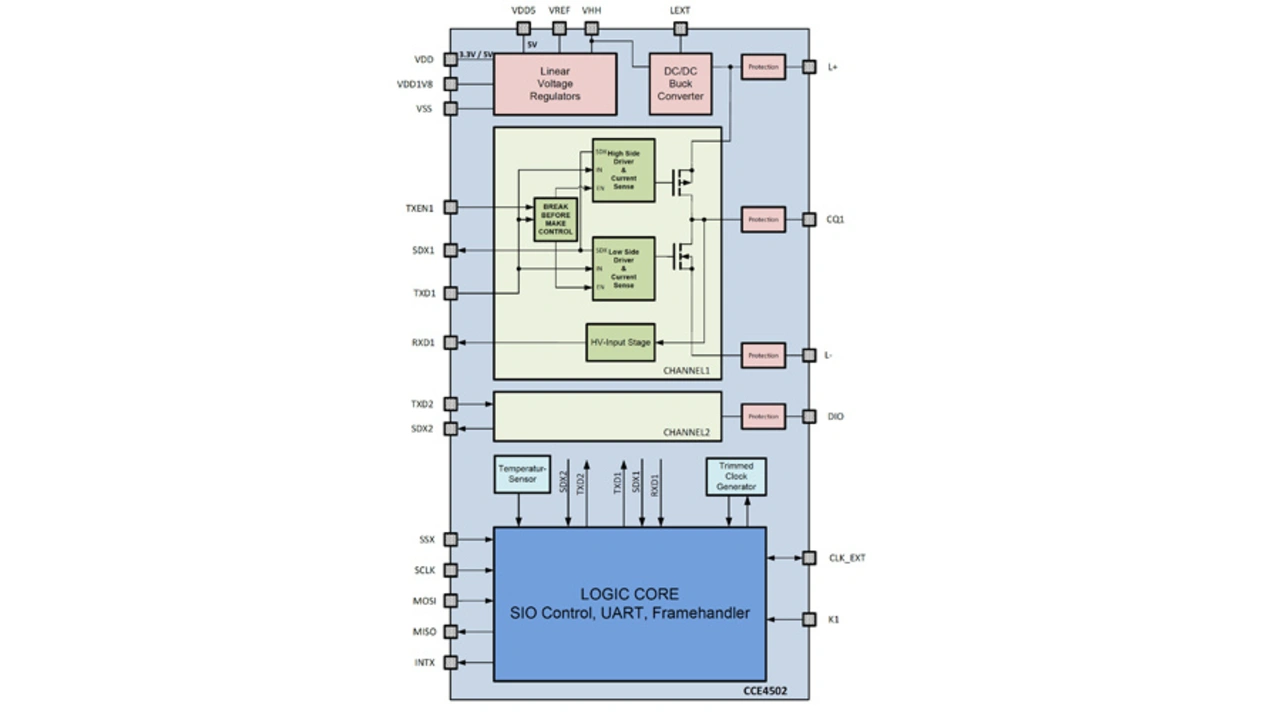

Er enthält zur Versorgung externer Komponenten drei Spannungsregler:
- Einen 5-V-Linearregler (LDO).
- Einen Schaltregler der als Abwärtswandler oder Linearregler jeweils eine geregelte Spannung von 7 V bereitstellt. Die Betriebsart wird bei der Herstellung eingestellt. Zur Unterscheidung tragen die ICs in ihrer Bezeichnung ein »B« für »Buck« oder ein »L« für »Linear«.
- Ähnlich verhält es sich beim zweiten Linearregler, der bei der Herstellung für 3,3 V oder 5 V konfiguriert wird.
Jobangebote+ passend zum Thema
Der neue IO-Link-Transceiver CCE4502 enthält außerdem eine extern nutzbare Spannungsreferenz (1,2 V) und einen Takt-Ausgang (14,745 MHz) mit niedrigem Temperaturkoeffizient und einer Genauigkeit von ±2 %.
Über Register lassen sich die Betriebsarten der beiden Ausgangsstufen – High-Z, Open-Drain, Gegentakt sowie P- oder N-Mode – und die Flankensteilheit einstellen. Beide Treiber können einen Dauerstrom von bis zu 200 mA ausgeben.
Neben einem QFN24-Gehäuse (4 × 4 mm2) bietet Creative Chips bietet den CCE4502 außer in einem QFN24-Gehäuse (4 × 4 mm2) auch in einem CSP mit 24 Anschlüssen (2,0 × 2,6 mm2) für Sensorapplikationen auf ultrakleinen oder flexiblen Leiterplatten

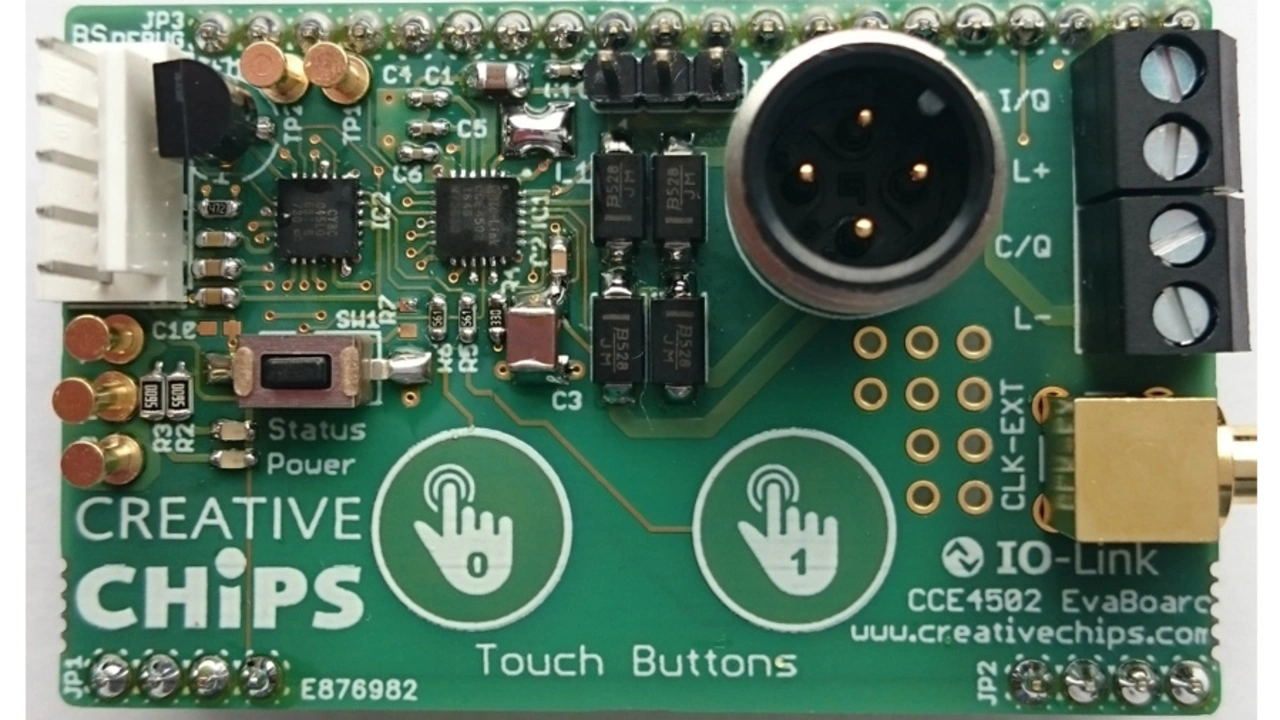

Für Entwickler stellt Creative Chips für den CCE4502 auch ein preisgünstiges Evaluierungs-Board incl. der dazugehörenden Software zur Verfügung.
Creative Chips wird den neuen Schaltkreis auch auf der Embedded World, 27. Februar - 1. März 2018, in Nürnberg präsentieren, am Stand H 4A-538.
