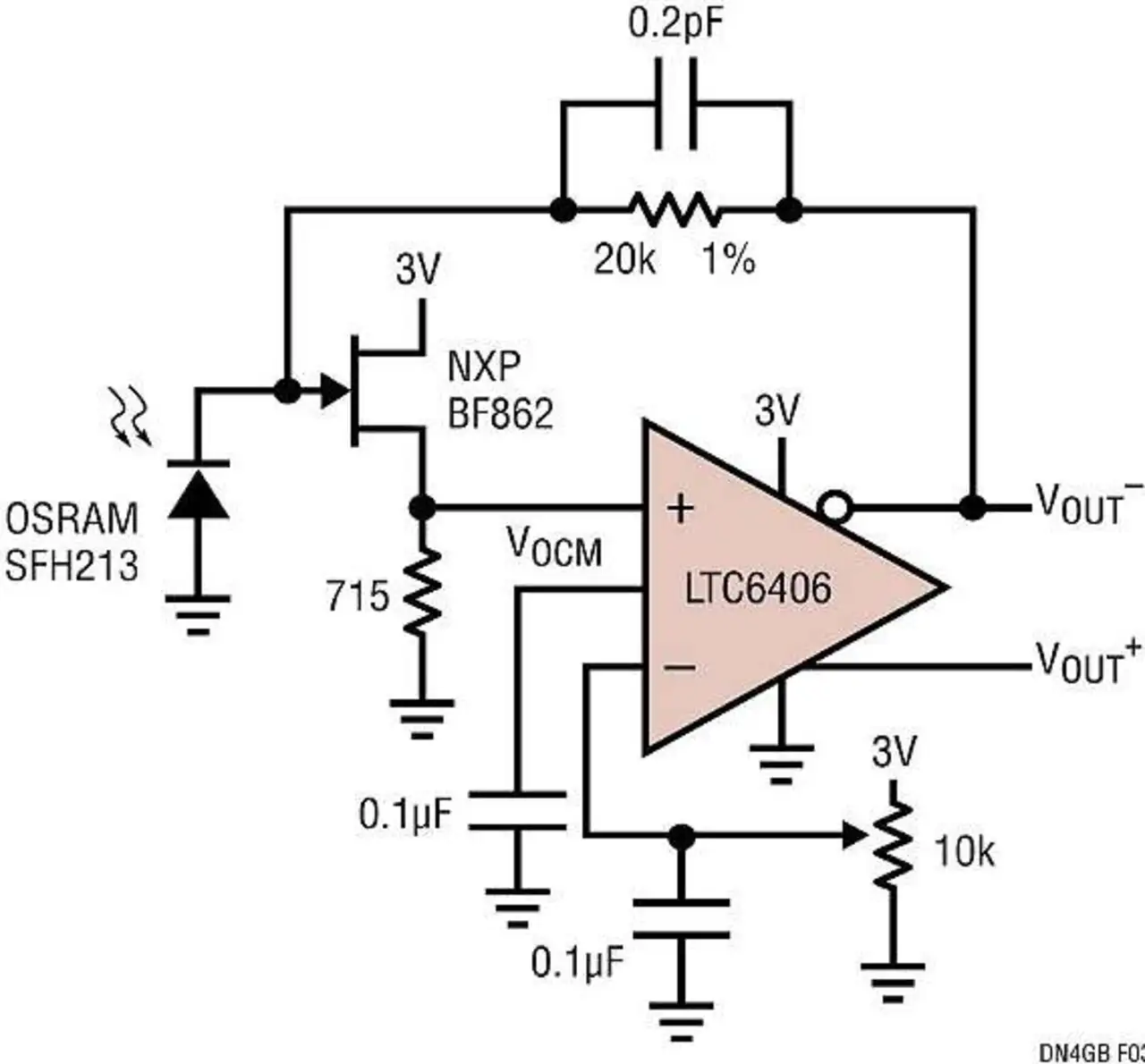

Bild 3 zeigt den LTC6406 beschaltet als unsymmetrischer Transimpedanz-Verstärker mit einem 20-kΩ-Widerstand zur Transimpedanzverstärkung. Der JFET »BF862« von NXP puffert den Eingang des OPVs, um die Effekte des Stromrauschens seiner bipolaren Eingangstransistoren deutlich zu reduzieren. Die Steuerspannung des JFETs (UGS) ist nun als Offset enthalten, liegt aber typisch bei 0,6 V, sodass die Schaltung auch an einer einzigen 3-V-Versorgung gut funktioniert und der Offset mit dem 10-kΩ-Potentiometer ausgeregelt werden kann.

Jobangebote+ passend zum Thema

Vertriebsinnendienst / Account Manager (m/w/d) für das Vertriebsbüro bei Wien

GLYN GmbH & Co. KG, Brunn am Gebirge

---

Auszubildende zum Kaufmann für Groß- und Außenhandelsmanagement (m/w/d) FR Großhandel mit dem Schwerpunkt Vertrieb

GLYN GmbH & Co. KG, Idstein

---

Trainee Vertrieb und Produktmanagement (m/w/d) für Bachelorabsolventen

GLYN GmbH & Co. KG, Idstein

---

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

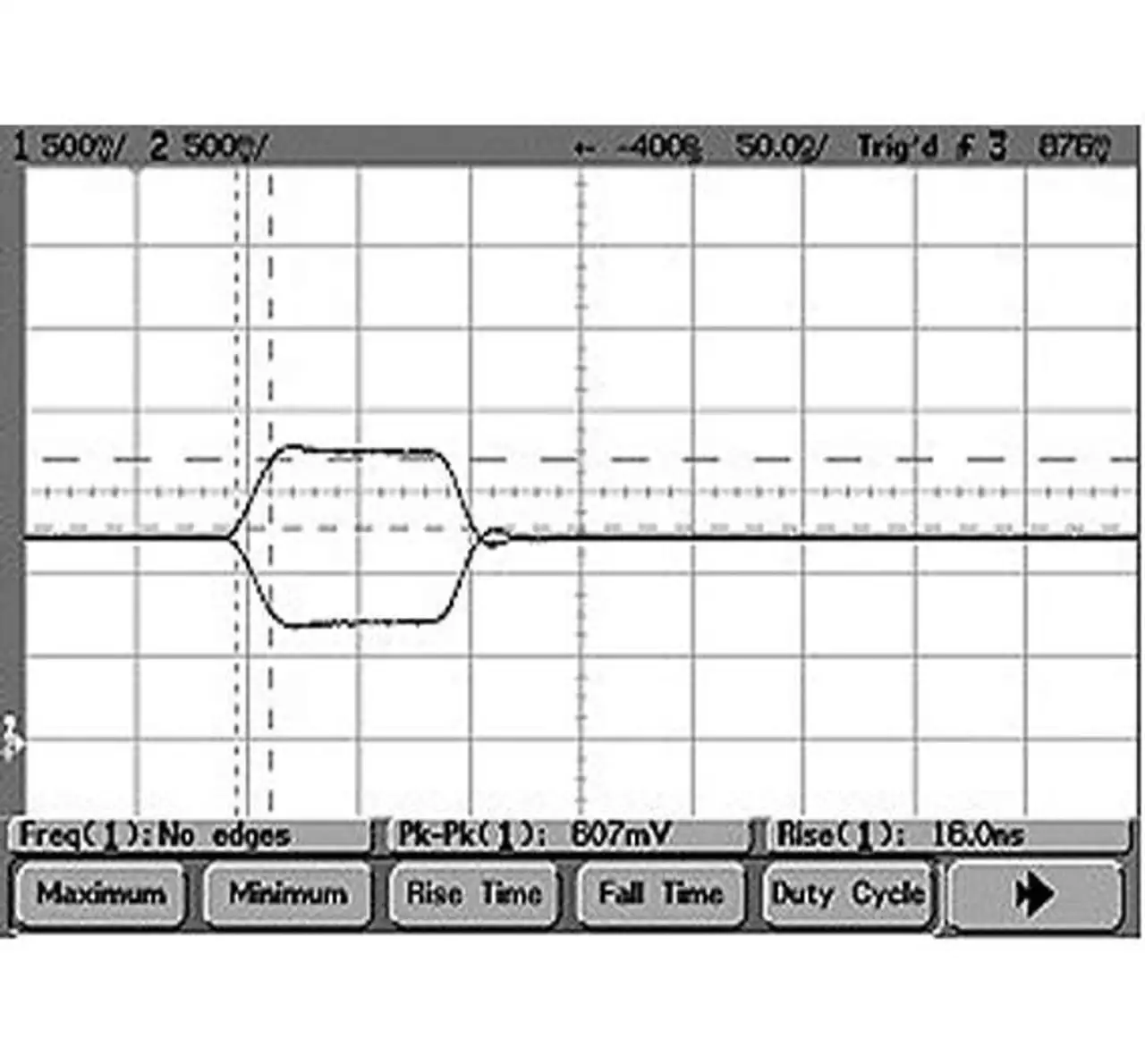

Die Sprungantwort im Zeitbereich ist in Bild 4 dargestellt. Das gesamte Ausgangsrauschen bei Messungen mit 20 MHz Bandbreite zeigen 0,8 mV (RMS) an V_OUT+ und 1,1 mV (RMS) an V_OUT-. Differenziell betrachtet beträgt die Transimpedanzverstärkung 40 k.
