Was gibt‘s Neues im PCB-Design?

5. April 2013, 9:34 Uhr | Alfred Goldbacher

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

High-Speed Routing Rules nochmals ausgeweitet

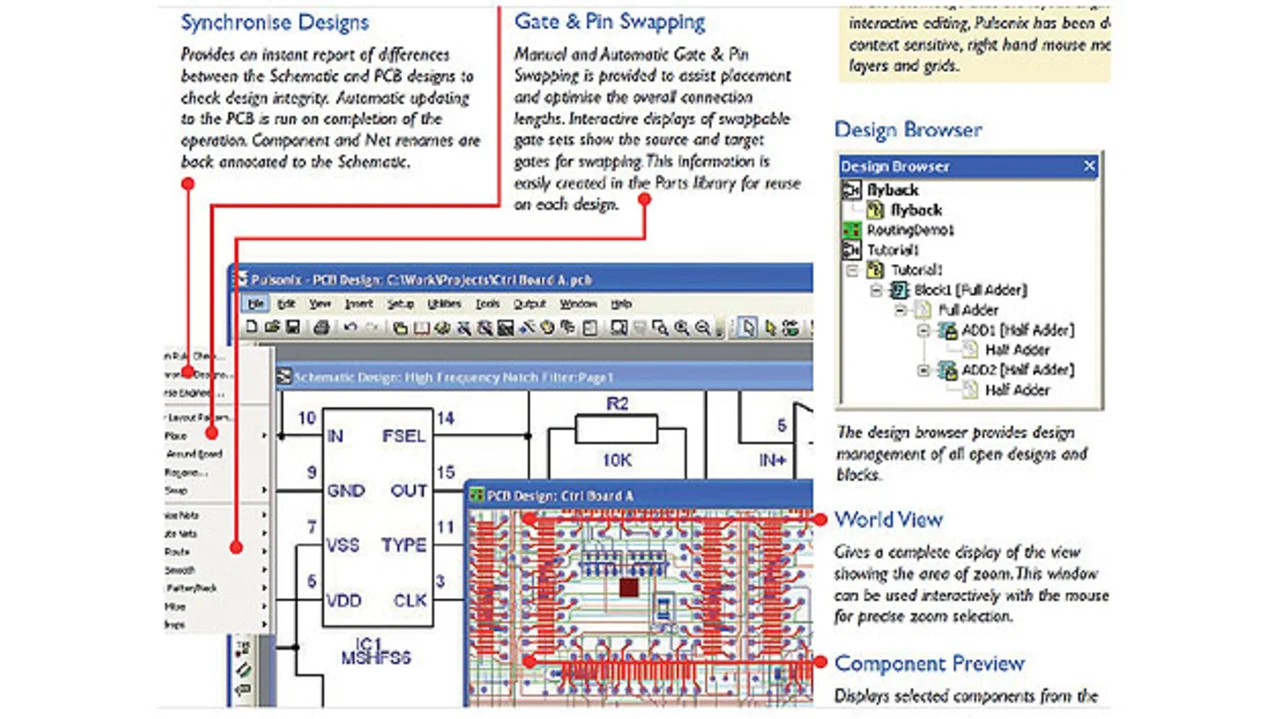

Für Nutzer der Interactive-High-Speed-Routing-Option wiederum gibt es drei wichtige Erweiterungen: Zusammen mit der Anzeige der interaktiven Leiterbahnlängen werden nun Pin-zu-Pin- Regeln und die gesamte Bahnlänge angezeigt. Muss eine Differenzialpaarleitung geroutet werden, so wird auch hier die aktuelle Längendifferenz angezeigt. Als dritte Option können Serpentinen in Differenzialpaar-Leiterbahnen erzeugt werden, um die Leiterbahnlänge gezielt zu erhöhen (Bild 2).
