Gerätemontage fehlerfreier machen
Fortsetzung des Artikels von Teil 1
Wie müssen nun EMV-Motorversorgungsleitungen konzipiert sein, um die Nachteile der Frequenzumrichtertechnik zu kompensieren beziehungsweise um die Anforderungen der EN 61 800-3 zu erfüllen?

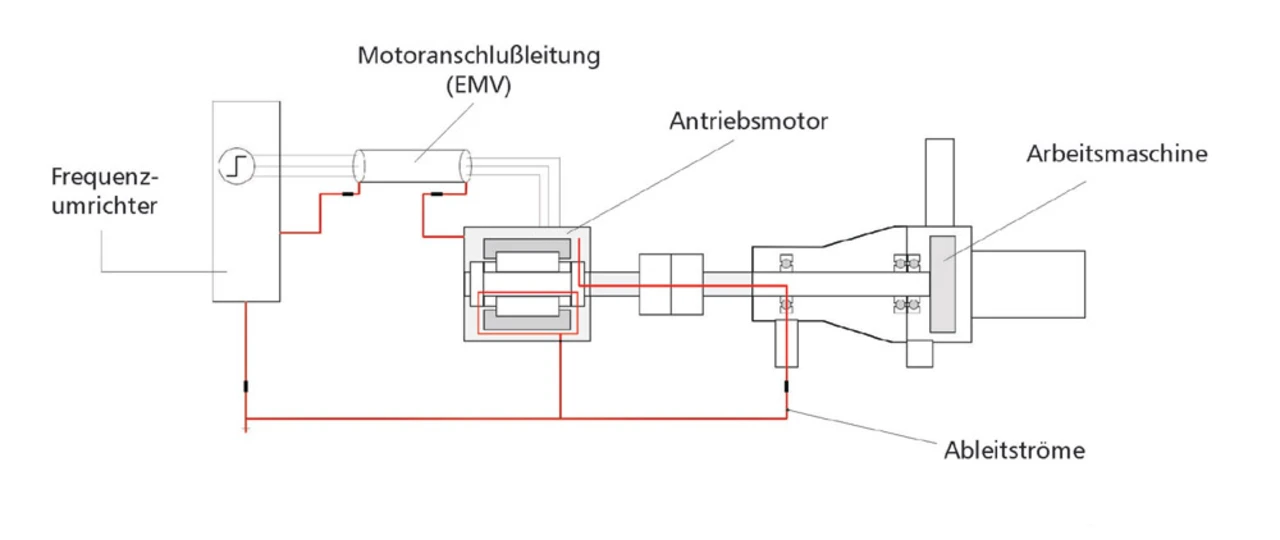

Grundsätzlich sind speziell abgeschirmte Leitungen und in einigen Fällen auch der zusätzliche Einbau von Netzfiltern nötig. Die Isolierung der Motoranschlussleitung muss zudem so dimensioniert sein, dass Spannungsspitzen vom Zwei- bis Dreifachen der Nennspannung auftreten können. Last but not least bestimmen die Ableit- und Störströme den Querschnitt der Abschirmgeflechte sowie der Schirmanschlüsse, da der Schirm so konstruiert sein muss, dass der durchfließende Strom ihn nicht übermäßig erhitzt.
Jobangebote+ passend zum Thema

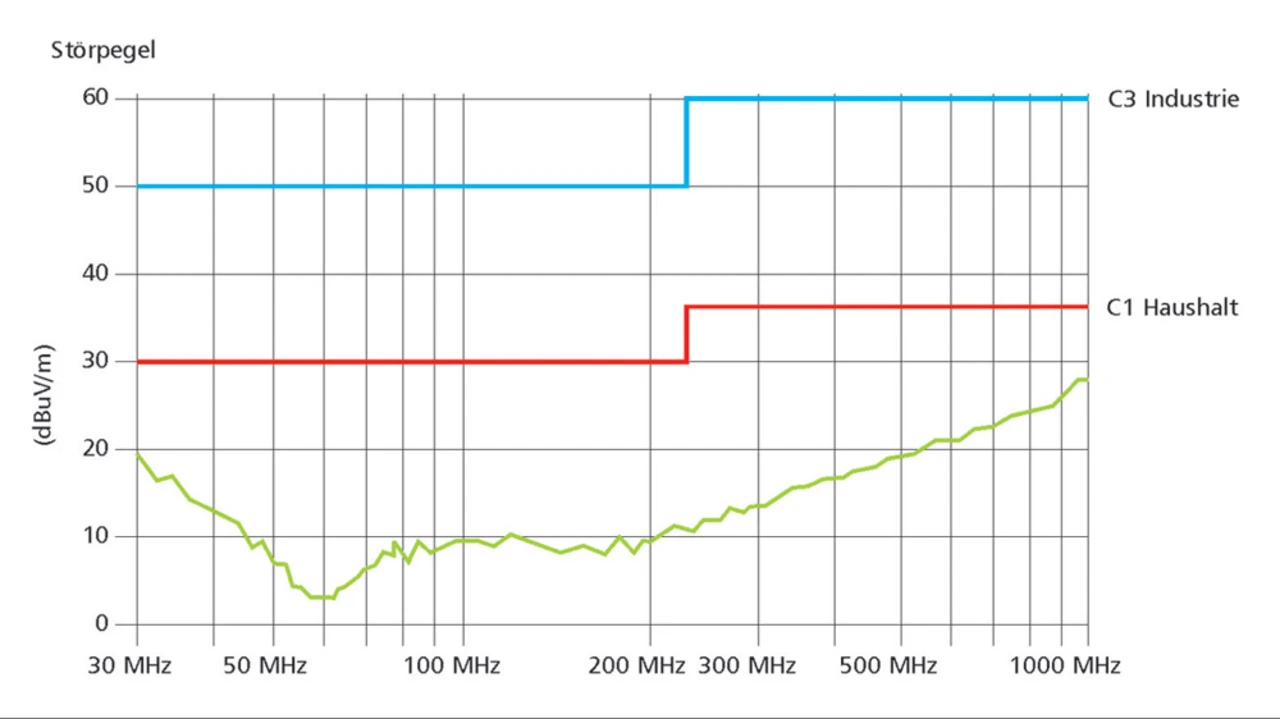

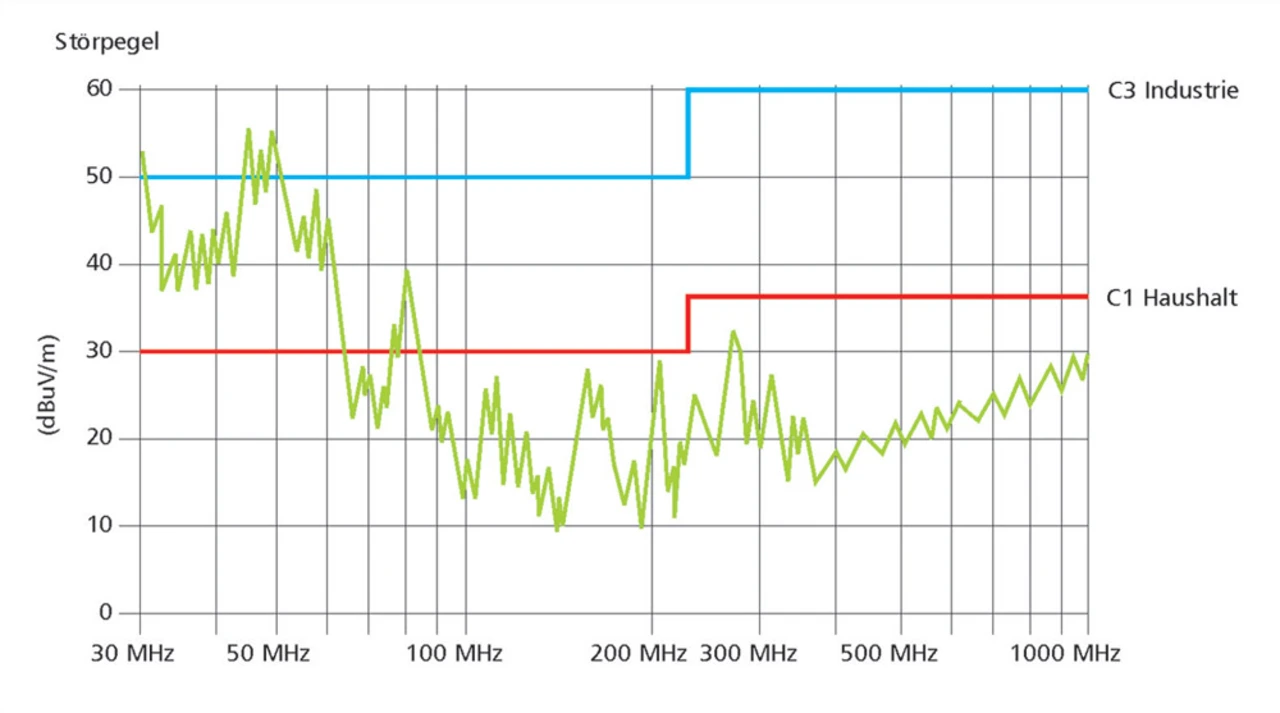

Wie sich diese Anforderungen in der Praxis umsetzen lassen, lässt sich anhand zweier Leitungs-Varianten von Helukabel - Topflex EMV und Motorflex EMV - demonstrieren. Helukabel setzt bei diesen Leitungen auf eine doppelte Abschirmung: Sie besteht aus einer Alu-kaschierten Polyestherfolie mit guten mechanischen Eigenschaften und einem Schirmgeflecht aus verzinnten Kupferdrähten mit einem optischen Bedeckungsgrad von rund 80 %. Vergleichsmessungen der elektromagnetischen Störstrahlung an ungeschirmten Anschlussleitungen und geschirmten EMV-Anschlussleitungen im Frequenzbereich von 30 bis 1000 MHz belegen die hohe elektromagnetische Verträglichkeit der geschirmten Leitungen. Für den niedrigen Frequenzbereich von 1 bis 30 MHz lässt sich die elektromagnetische Verträglichkeit geschirmter Motoranschlussleitungen mit Hilfe der Messungen des Kopplungswiderstandes belegen. Dieser Kopplungswiderstand ist ein Kriterium für die Schirmwirkung einer elektrischen Abschirmung: Je niedriger er ist, desto geringer ist die Störspannung der Stromversorgungs-Schnittstelle und desto besser ist die Abschirmwirkung.
Die Ader-Isolierung von Motoranschlussleitung sollte aus elektrisch hochwertigem Polyethylen (PE) bestehen aufgrund seiner elektrischen Eigenschaften wie hoher Durchschlagsfestigkeit, kleiner Dieelektrizitätszahl und des hohen Isolationswiderstandes. Zudem hat dieser Werkstoff gute mechanische Eigenschaften: Er ist robust und bietet eine geringe Wasseraufnahme sowie gute Flexibilität. Polyethylen ist gut zu verarbeiten und preiswert in der Beschaffung. Bei Helukabel ist die Wanddicke der PE-Isolierung so ausgelegt, dass die permanenten Spannungsspitzen vom zweifachen Wert der Umrichter Nennspannung ausgehalten werden. Durch die niedrige Dielektrizitäts-Konstante von 2,3 der PE-Ader Isolierung (2Y) wird in der EMV-Motoranschlussleitung im Vergleich zu älteren PVC-isolierten Motoranschlussleitungen eine niedrige Betriebs- und Schirmkapazität erreicht. Dadurch lassen sich die kapazitiven Störströme reduzieren und eine verlustarme Leistungsübertragung vom Umrichter zum Motor ermöglichen. Darüber hinaus erhöht die PE-Isolierung die Lebensdauer der Leitung. Durch einen symmetrischen Ader-Aufbau mit drei Versorgungsadern und einem gedrittelten Schutzleiter (3 + 3-adriger Aufbau) lassen sich die Eigenschaften optimieren und die Betriebskapazität, die Induktivität sowie die kapazitiven Störströme reduzieren. im
Nähere Informationen:
www.helukabel.de
Kabelbuch Helukabel hat das bislang von Wirescout präsentierte Kabelbuch in Eigenregie neu aufgelegt. Auf mehr als 300 Seiten stellt das Buch die wichtigsten Grundlagen der Kabel- und Elektrobranche zusammen: Im vorderen Teil werden die verschiedenen Kabel- und Leitungs- Produktkategorien kurz vorgestellt. Der anschließende technische Teil enthält neben Formelsammlungen und Kurzzeichenübersichten die wichtigsten Grundlagen der Kabel- und Elektrotechnik. Den Abschluss des Buches bildet ein Fachlexikon, das die gebräuchlichsten Begriffe der Branche mit entsprechender Erklärung samt englischer Übersetzung beinhaltet. Eine Bestellung des Kabelbuches ist via Internet möglich: www.helukabel.de |  |
 | Wolfram Schröder ist Projektmanager Energieversorgungskabel bei Helukabel in Hemmingen. |
