SMT-Steckverbinder von ept

Signale bis 16 Gbit/s sicher übertragen

14. Oktober 2020, 10:57 Uhr   |  WEKA Fachmedien Newsdesk, GS

Signale bis 16 Gbit/s sicher übertragen
© ept

Highspeed-Steckverbinder Zero8 mit ScaleX-Technologie von ept.

Die neuen SMT-Steckverbinder »Zero8« von ept zielen auf hohe Datenraten ab und bieten eine hohe Störfestigkeit gegen elektromagnetische Einstreuungen.

Der Steckverbinder-Hersteller ept aus Peiting bietet ab November 2020 die Highspeed-Steckverbinder Zero8 mit ScaleX-Technologie in unterschiedlichen Bauhöhen sowie geschirmt und ungeschirmt an. Sowohl Plug, als auch Socket werden demnach in den Bauhöhen low und mid sowie optional mit einem Schirmkonzept für optimalen Schutz vor elektromagnetischer Beeinflussung verfügbar sein. Durch die Kombinationsmöglichkeiten der unterschiedlichen Bauhöhen können mit den Zero8-Steckverbindern Leiterplattenabstände von 6,00 bis 20,00 mm realisiert werden. Entwickler bietet das Zero8-Verbindungssystem somit höchste Variabilität bei der Gestaltung von Leiterplattenverbindungen.

Vorteile eines geschirmten Steckverbinders

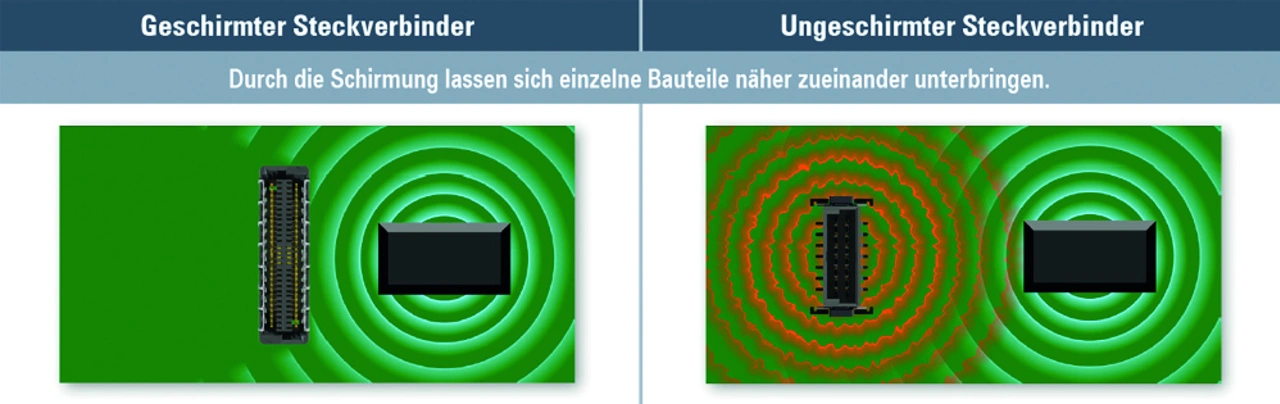

Die Steckverbinderfamilie Zero8 von ept gibt es sowohl ungeschirmt als auch geschirmt.
© ept

Die Steckverbinderfamilie Zero8 von ept gibt es sowohl ungeschirmt als auch geschirmt.

Die EMV-Schirmung schützt die Signale vor äußeren Einflüssen. Dies ist bei Anwendungen im industriellen Umfeld mit hoher elektromagnetischer Beeinflussung von größter Bedeutung. Auch Belastungen wie Schock und Vibration beeinflussen die Signalverarbeitung aufgrund des doppelseitigen Anschlusskonzeptes des Zero8 nicht – das Signal kommt mit einer Geschwindigkeit von bis zu 16 Gbit/s in optimaler Qualität beim Empfänger an. Aber auch benachbarte Komponenten werden hierdurch geschützt, da der Steckverbinder nicht als Störquelle fungieren kann. Simulationen mit dem Steckverbinder-System Zero8 bei 16 Gbit/s weisen eine hohe Signalintegrität auf.
Diese hohe Datenübertragungsqualität resultiert zum einen aus der materiellen Beschaffenheit, zum anderen aus der optimierten Kontaktgeometrie des Steckverbinders. Eine Beschädigung der Kontakte ist durch die neue Kontaktgeometrie so gut wie unmöglich. Hier wurde großer Wert auf eine geschützte Kontaktierung zur Erleichterung der Verarbeitung und Handhabung des Steckverbinders gelegt.
Im November können bereits kostenlose Muster aller Varianten angefordert werden.
