MOST150 Physical Layer für A/V-Streaming und Datenübertragung im Fahrzeug

25. Juni 2010, 10:20 Uhr | Von Stefan Poferl, Tilo Nothacker, Dr. Walter Franz und Dr. Matthias Stümpfle

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 4

Neue Gehäuseform für optische Sender und Empfänger

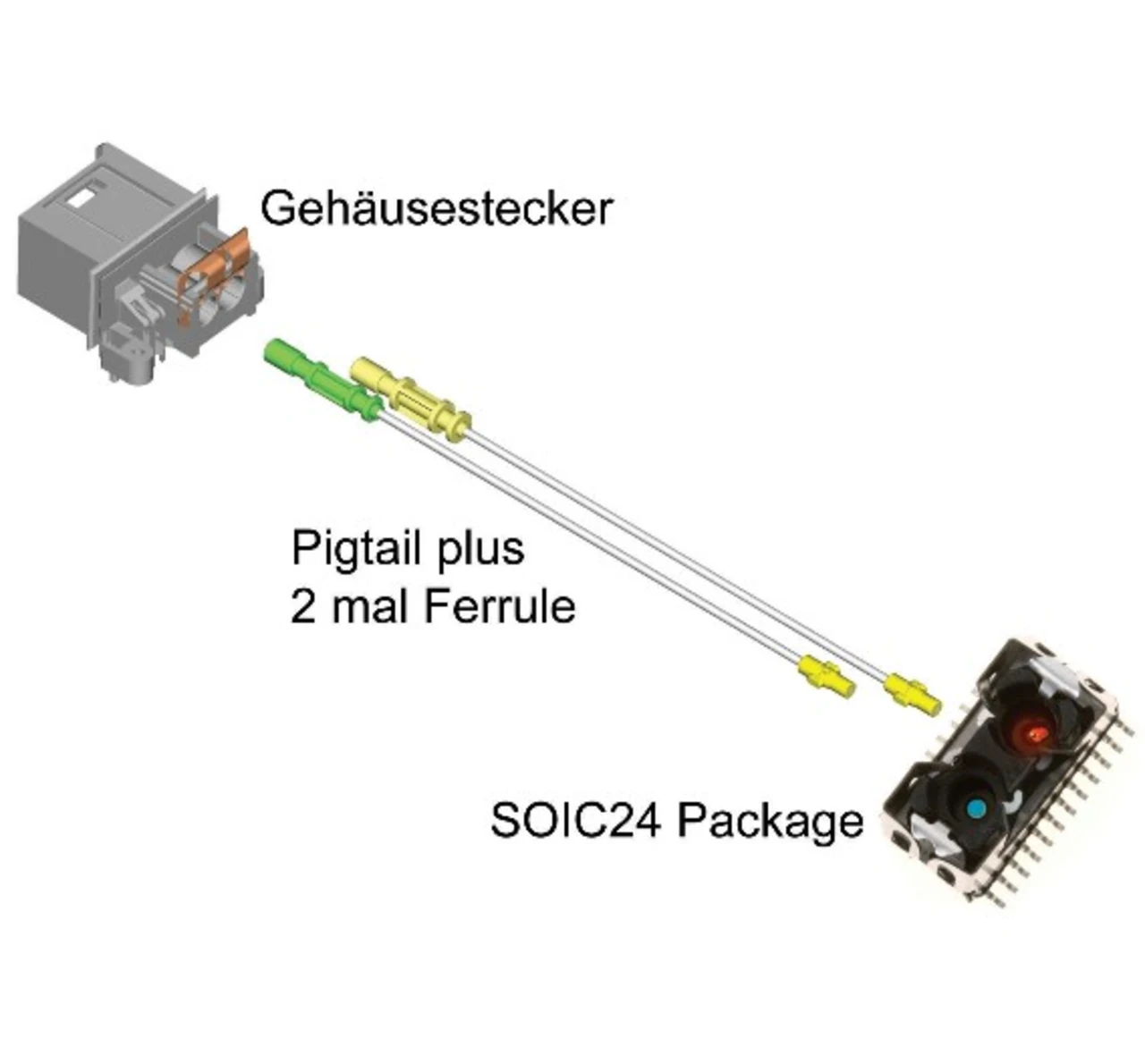

Für den Einsatz von MOST150-Systemen wurde die Verwendung des SOIC24-SMD-Gehäuses (Surface Mount Device) für die optischen Sende- und Empfangsbauteile spezifiziert. Die Gehäuseform wird in der Spezifikation vorgeschrieben, um die Variantenvielfalt einzuschränken und Interoperabilität zu ermöglichen. Bild 7 zeigt einen solchen Fiber Optic Transceivers (FOT) mit integriertem optischen Sender und Empfänger. Die Anschlusstechnik an das Komponentengehäuse besteht aus dem Pigtail, den Ferrulen und dem Gerätegehäusestecker. Die SMD-Gehäuseform erschließt im Vergleich zum bei MOST25 verwendeten Aufbau folgende Vorteile:

Standard-SMD-Lötprozesse ermöglichen den Entfall eines separaten Lötvorgangs.
"Pick and Place"-Bestückung eines bislang manuellen Produktionsschrittes.
Besseres EMV-Verhalten bei der Signalzuführung.
Zukunftssicher in Bezug auf höhere Datenraten.

Die Verwendung des SMD-Gehäuses erlaubt zudem eine einfachere Zuliefererkette. In der Fertigung von MOST25-Bauteilen werden Steckverbinder, POF, Sende- und Empfangsbauteile in einem Zwischenschritt bei einem Veredelungsunternehmen integriert. Dieser Montageschritt kann nun direkt beim Tier-1-Zulieferer erfolgen.
