So bleibt das Netz sauber

Mehrpulsige Lösungen

Durch Phasenverschiebung der Netzspannung um 30°, 20° oder 15° mit einem speziellen Stromrichtertransformator lässt sich aus der Reihenoder Parallelschaltung von mehreren B6-Schaltungen eine B12-oder B18-Brücke aufbauen

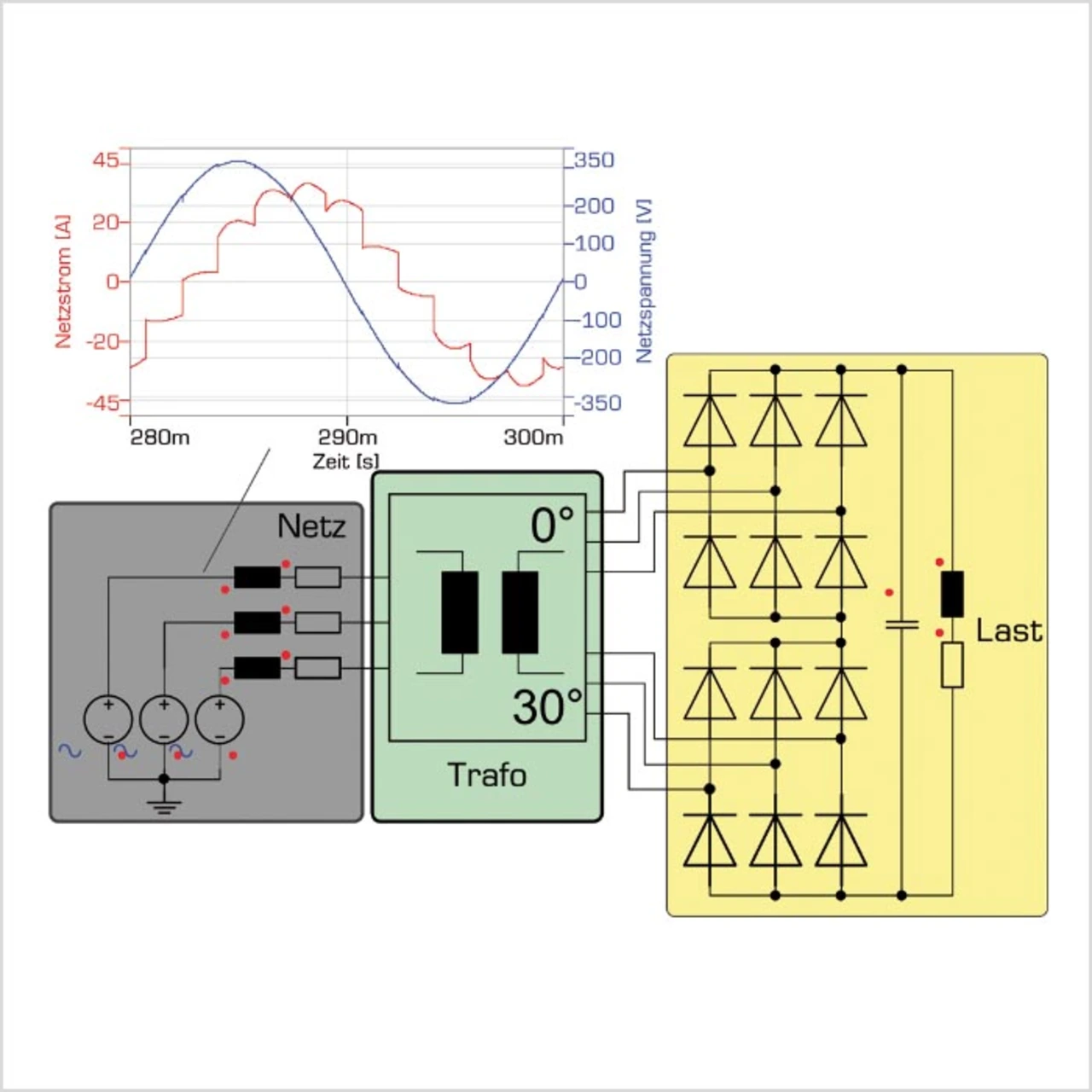

Bild 3 zeigt das Beispiel einer passiven zwölfpulsigen Brückenschaltung mit reduziertem Stromoberschwingungsgehalt. Mit steigender Pulszahl nähert sich die Form der Stromaufnahme immer mehr einer Sinusform an. Für rechteckförmige Netzströme gilt: I_V = k * p ±1, wobei I_V der Oberschwingungsstrom ist, p die Pulszahl darstellt und k = 1,2,....,n gilt.

Die Vorteile einer mehrpulsigen Lösung sind:

• Höherer Leistungsfaktor mit wachsender Pulszahl
• Die Dioden im Gleichrichter werden durch reduzierte Ströme beansprucht
• Durch geeignetes Parallelschalten lassen sich mehrere Frequenzumrichter gleichzeitig kompensieren

Die Nachteile einer Mehrpulslösung sind:

• Der spezielle Transformator muss die Phasenverschiebung zwischen den Spannungen erzeugen und für alle Ausgangswicklungen denselben Spannungsamplitudengang besitzen
• Der Bauteil- und Fertigungsaufwand steigt mit höher werdender Pulszahl
• Es verbleiben immer eine Grundschwingungsblindleistung durch die Streuinduktivität des Transformators und eine verbleibende restliche Verzerrungsblindleistung.
