DC/DC-Wandler mit hoher Isolationsspannung

Maximaler Patientenschutz

24. November 2010, 12:20 Uhr | Reinhard Zimmermann
© Recom Electronic

Werden elektrische Geräte in der Umgebung von Patienten eingesetzt, müssen sie die für medizintechnische Produkte relevante Norm – in Europa die EN 60601 – im Bezug auf Isolation, Ableitstrom und EMV erfüllen. Die hier vorgeschriebenen Luft- und Kriechstrecken erschweren den Bau kleiner Trafos mit hoher Isolationsspannung. Eine neue Technik ermöglicht nun bis 10 kV (DC) isolierte »Re-inforced«-Wandler im Standard-DIP24-Gehäuse.

Diesen Artikel anhören

Als »Patientenumgebung« wird im Allgemeinen der Bereich definiert, in dem Patienten elektrische Ausrüstungen berühren können oder im Rahmen von Unter­suchungen zwangsläufig mit ihnen in Kontakt gebracht werden.

Um elektrische Schocks zu vermeiden, werden hohe Anforderungen an die galvanische Trennung zwischen Netzversorgung, offen zugänglichen Gehäuseteilen und Diagnosewerk­zeugen gestellt.

Dabei gibt es im Wesentlichen zwei Sicherheitsbarri­eren: eine »primäre« im Netzteil des Gerätes, welches das Geräteinnere von der Versorgungsseite abkop­pelt, und eine »sekundäre«, über die Messsonden oder Elektroden versorgt werden.

Bild 1: Netzbetriebene medizinische Geräte benötigen zwei Isolationsbarrieren: Die erste Barriere findet sich im Netzteil, die zweite wird durch »Re-inforced«-isolierte DC/DC-Wandler realisiert.
© Recom Electronic

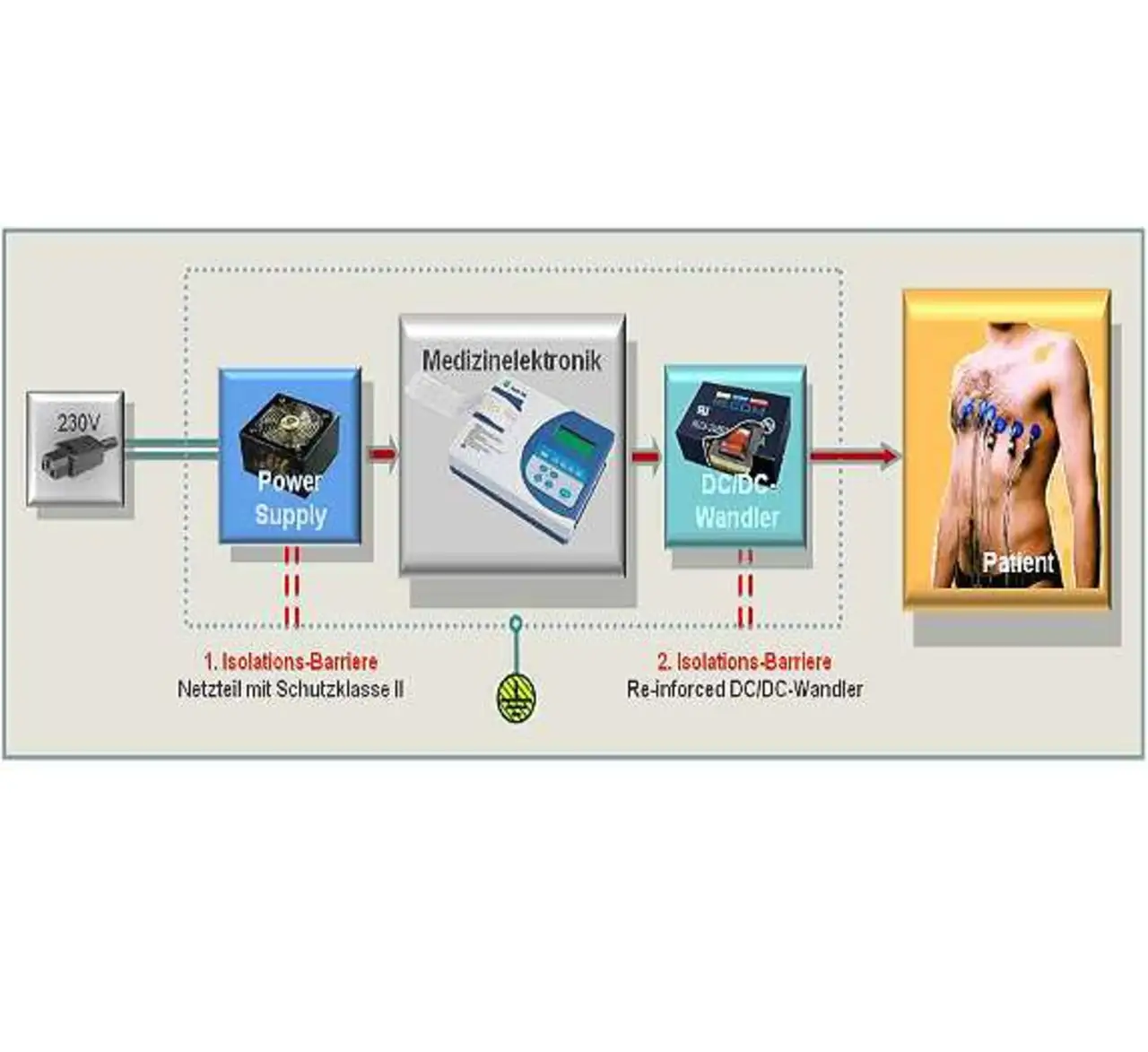

Bild 1 zeigt den Isolationsaufbau für ein netzbetriebenes, für den Einsatz am Patienten konzipiertes Diagno­segerät, in diesem Fall ein EKG.

Zur Isolation der Saugelektroden und zur Einhaltung der Grenzwerte für den Ableitstrom – insbesondere im Fall eines Defektes – kommen DC/DC-Wandler zum Einsatz, die mit so genannter »Re-inforced«-Isolation ausgestattet sind.

»Re-inforced«-Isolation ist vorgeschrieben

Bei der Isolation von DC/DC-Wand­lern, die für medizinische Applikati­onen zugelassen sind, ist nicht nur die Höhe der Isolationsspannung entscheidend, sondern insbesondere die »Qualität« der Isolation.

Für viele industrielle Anwendungen genügt die »funktionale« Isolation, dabei werden die Primär- und Sekundärwicklungen des Transformators Platz sparend übereinander gewickelt. Die Wicklungen sind durch eine doppelte Lackschicht voneinander isoliert.

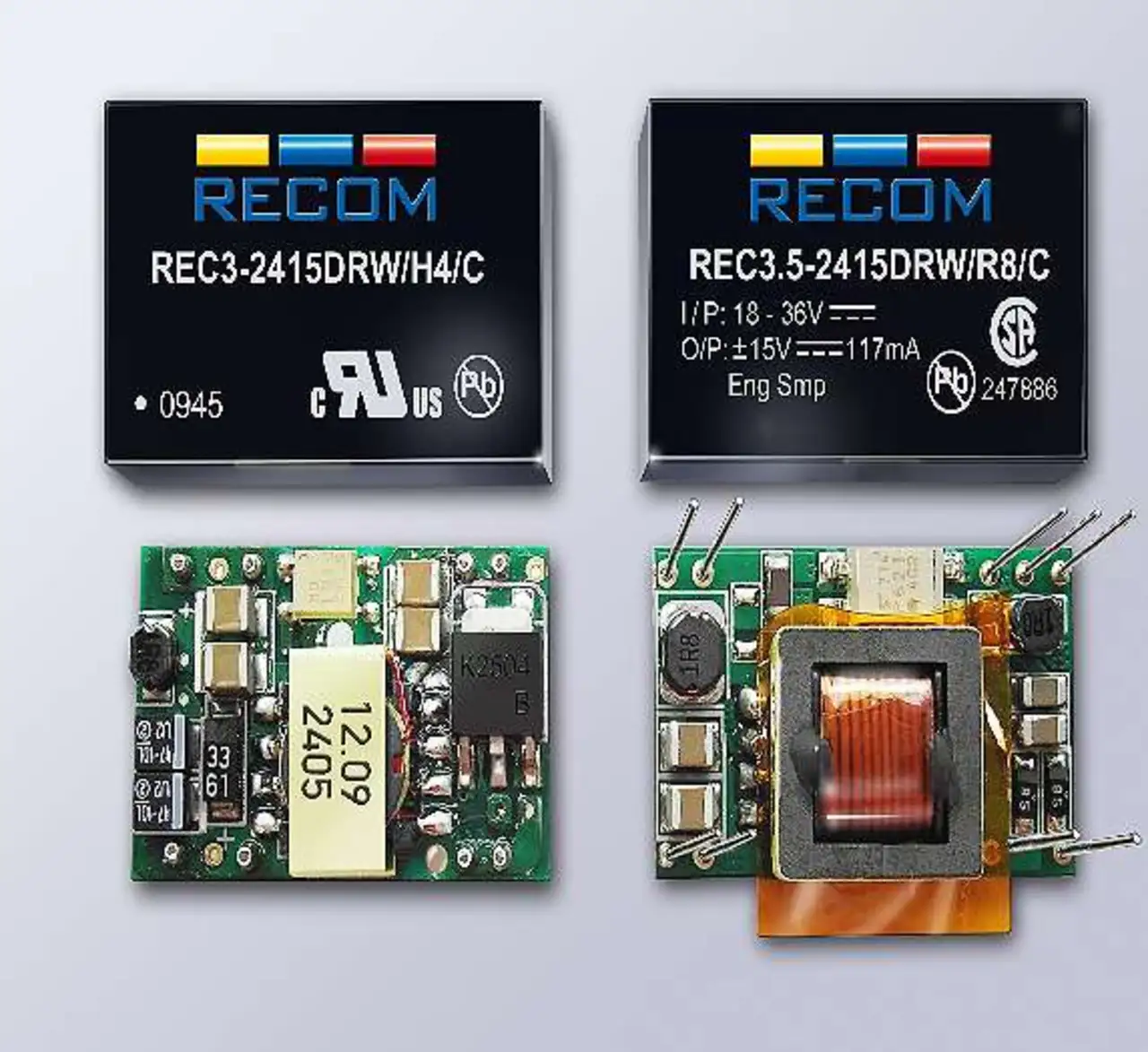

Bild 2: Optischer Vergleich des neuen, bis 10 kV Gleichspannung isolierten DC/DC-Wandler »REC3.5« (rechts) mit dem einfach isolierten, für medizinische Applikationen nicht geeigneten Modell »REC3« des Herstellers (links)
© Recom Electronic

Da sich die beiden Magnetfelder optimal überlagern, wird in dieser Technik der beste Wirkungsgrad erzielt. So­lange sie in einwandfreiem Zustand sind, halten die beiden nur wenige Mikrometer starken Lackschichten spielend Prüfspannungen bis 2 kV Gleichspannung stand.

Werden die beiden Lackschichten allerdings durch Produktionsfehler oder Alte­rung beschädigt, reduziert sich die Isolationsspannung oder führt zum Defekt. Auf medizinische Applikatio­nen übertragen ist dies gleichbedeu­tend mit einem elektrischen Schock für Patienten oder Personal.

UL (Underwriters Laboraties) schreibt deshalb für Pro­dukte der Medizinelektronik zwingend die »Re-inforced«-Isolation vor. Diese qualitativ höchste Isolationsstufe stellt sicher, dass zumindest für den ersten Fehlerfall genügend  Sicherheitsreserven vorhanden sind.

Da die offizielle Beschreibung etwas schwammig formuliert ist, soll hier da­rauf verzichtet werden. Klar definiert sind hingegen die Vorgaben für Luft- und Kriechstrecken in Abhängigkeit von der Eingangsspannung. Genügt für einen einfach isolierten DC/DC-Wandler mit einem 4:1-Eingang von 18 V bis 72 V eine Luftstrecke von 0,7 mm, so muss diese für die re-inforced-isolierte Version mit 2,4 mm schon mehr als dreimal so lang sein.

Gleiches gilt für die Kriechstrecken-Anforderungen, die mit 1,3 mm be­ziehungsweise 4,6 mm nochmals fast um den Faktor 2 höher sind als die für Luftstrecken (Tabelle 1).

Isolationsklasse
Eingangsspannung

15 VDC

12 VAC

36 VDC

30 VAC

75 VDC

60 VAC

150 VDC

125 VAC

300 VDC

250 VAC

Basic

Luftstrecke

Kriechstrecke

0.4mm

0.8mm

0.5mm

1.0mm

0.7mm

1.3mm

1.0mm

2.0mm

1.6mm

3.0mm

Supplementary

Luftstrecke

Kriechstrecke

0.8mm

1.7mm

1.0mm

2.0mm

1.2mm

2.3mm

1.6mm

3.0mm

2.5mm

4.0mm

Reinforced

Luftstrecke

Kirechstrecke

1.6mm

3.4mm

2.0mm

4.0mm

2.4mm

4.6mm

3.2mm

6.0mm

5.0mm

8.0mm

Tabelle 1: Von UL festgelegte Luft- und Kriechstrecken in Abhängigkeit von der Eingangsspannung – die Werte für »Reinforced«-Isolation sind dabei rund dreimal so hoch wie für die für einfache »Basic«-Isolation.
