LEDs und LED-Leuchten
Eigenschaften von Halbleiter-Leuchtmitteln bestimmen
Fortsetzung des Artikels von Teil 1
Messung elektrischer und thermischer Größen
Messung elektrischer LED-Größen

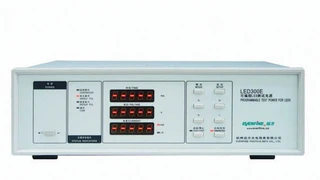

Es gibt spezielle Mess- und Testgeräte zur Bestimmung der elektrischen Parameter von LEDs und LED-Konvertern. Dazu zählen neben einfachen Speisegeräten programmierbare Quellen für Konstantströme und Konstantspannungen, die auch Einzelimpulse und Pulsfolgen abgeben können. Für den Test der speziell für den LED-Betrieb entwickelten Netzteile, der so genannten LED-Konverter, sind ebenfalls spezielle Messgeräte verfügbar.

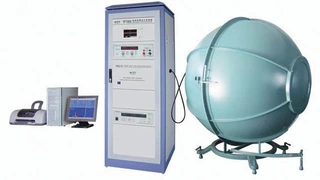

Weitere Messgeräte- und systeme für LEDs

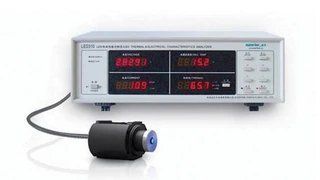

Messung thermischer Größen
Verwendet werden z.B. Kontaktthermometer (Pt1000-Widerstände, Thermoelemente, Halbleiter-Sensoren), IR-Strahlungs-Thermometer und Wärmebildkameras. LED-Sperrschicht-Temperaturen Tj (J: Junction) können nur indirekt gemessen werden. Hierbei wird die Abhängigkeit der Sperrschicht-Temperatur von den Parametern thermischer Widerstand, Chiptemperatur, LED-Leistung und Temperaturgang der LED-Vorwärtsspannung ausgewertet.
Der absolute Wärmewiderstand Rth in °C/W oder K/W ist eine spezifische Kennzahl eines Bauteils. Er wird u.a. zur Charakterisierung von Kühlkörpern oder Wärmeleit-Pads angegeben.
Zwei Beispiele:
Bestimmung von Tj für eine 1-W-LED:
![«math xmlns=¨http://www.w3.org/1998/Math/MathML¨»«msub»«mi»R«/mi»«mrow»«mi»th«/mi»«mfenced»«mrow»«mi»j«/mi»«mo»-«/mo»«mi»sp«/mi»«/mrow»«/mfenced»«/mrow»«/msub»«mo»=«/mo»«mfrac»«mfenced close=¨]¨ open=¨[¨»«mrow»«msub»«mi»T«/mi»«mi»j«/mi»«/msub»«mo»-«/mo»«msub»«mi»T«/mi»«mrow»«mi»sp«/mi»«mfenced»«mrow»«mi»Temp«/mi»«mo».«/mo»«mo»§nbsp;«/mo»«mi»of«/mi»«mo»§nbsp;«/mo»«mi»solder«/mi»«mo»§nbsp;«/mo»«mi»point«/mi»«/mrow»«/mfenced»«/mrow»«/msub»«/mrow»«/mfenced»«msub»«mi»P«/mi»«mi»<a href=](/js/tinymce4/plugins/tiny_mce_wiris/integration/showimage.php?formula=537808eaf0d94ef699044e6aea7ccb97.png "Double click to edit")
LED«/mi»«/msub»«/mfrac»«/math»" align="middle">
Bestimmung von Tj für eine andere LED mit niedrigem, gepulstem Strom:
Der Autor:
| Prof. Dr.-Ing. Peter Marx |
|---|
| studierte Elektrotechnik und Lichttechnik an der TU seiner Geburtsstadt Berlin und schloss 1966 als Diplom-Ingenieur ab. Von 1967 bis 1973 wissenschaftlicher Mitarbeiter am Institut für Lichttechnik der TU-Berlin. Ab 1977 Tätigkeit als Hochschullehrer im Fach-bereich Elektrotechnik der Beuth-Hochschule für Technik Berlin - University of Applied Sciences. Er war Vorstandsmitglied der Deutschen Lichttechnischen Gesellschaft e.V. Seine Arbeitsgebiete heute sind die elektronische Messtechnik und die Lichttechnik (Sachverständiger). |
