Data Moduls neue Markenwelt

21. April 2017, 9:29 Uhr | Markus Hell und Alexander Fritsch

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Standardisiertes Entry-Level

Diese erste Produktkategorie umfasst: Data Modul easyTouch-Sensor via Airgap Bonding auf einem industriellen TFT-Display assembliert. Speziell für Industrieapplikationen mit mittlerer Verfügbarkeit (ca. 3 Jahre) für best-value oder preissensitive Applikationen konfiguriert: Display: 3,5 Zoll, 4,3 Zoll, 5,0 Zoll, 7,0 Zoll. TFT-Familienkonzept mit gleichbleibendem Interface und Connector

Touchsensor: Chip-on-Flex-Touchsensor mit industriellem Focaltech Controller der 7-Series. 5-Finger-Touchbedienung, OGS-Sensor (One-Glass-Solution) mit 0,7 mm Glassubstrat, limitierte Anpassungsmöglichkeiten des Touchcontrollers in Bezug auf Bedienungseinstellungen, I²C-Interface.

Advanced Level

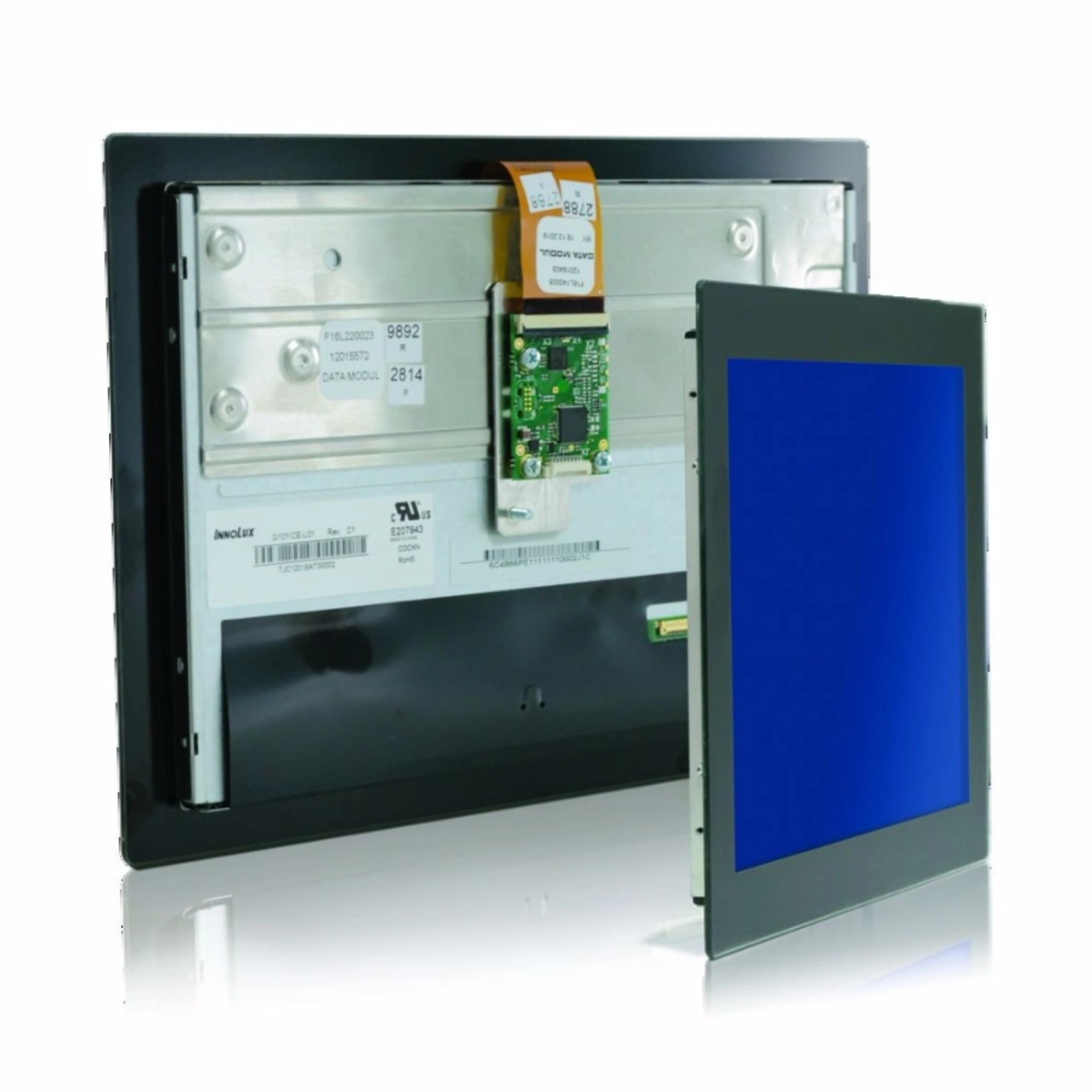

Standardisierte Kompletteinheit bestehend aus easyTouch-Sensor und einem Industriedisplay ausgewählter Hersteller (Auo/Innolux/Sharp) via Airgap Bonding. Die etablierte Complete-Package-Solution-Einheit ist fünf Jahre verfügbar und speziell für typisch industrielle Anforderungen bemessen.
Display: 7,0 Zoll, 10,1 Zoll, 12,1 Zoll, 15,6 Zoll, 18,5 Zoll, 21,5 Zoll TFT-LCD mit gleichbleibendem Interface (LVDS).
Touchsensor: easyTouch-PCAP-Sensor SITO und Film/Film, Sensor-Controller »maXTouch« der T-Serie von Microchip (früher Atmel) wird rückseitig auf das Display assembliert. Das gehärtete Coverglas in 2 mm (bei 21,5 Zoll: 3 mm) wird vollflächig flüssig oder trocken (LOCA/OCA Bonding) verklebt.
Im Set-Up enthalten: Wasser- und Handschuhbedienbarkeit, Multitouch bis zu zehn Finger, USB-Interface, Driverless Firmware – Plug&Play, Windows- und Linux-ready, Supporttool für eigene Einstellungen, Technischer Support bei Bedarf auch beim Setting.
Die Single-Side-ITO ist eine fortgeschrittene PCAP-Technik, die durch das Aufbringen beider ITO-Elektroden (X- und Y-Richtung) auf nur einer Seite des Glassubstrats sehr feine Leiterbahnen ermöglicht, den Rand des Touchpanels auf ein Minimum reduziert und damit den Signal-Rausch-Abstand erhöht. Die Einsatztemperatur reicht von –30 °C bis +85 °C.
