Radartechnik im SmartHome

Berührungslose Atmungsüberwachung

28. April 2015, 9:38 Uhr | Matthias Heise

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Zwei Module und ein Inspiration Kit

Novelda bietet die Technik nun in zwei Sensor-Modulen an: Im X2M300 und im X2M200.

Das XeThru X2M300-Modul ist vorgesehen für die SmartHome Automation: Es erkennt die Anwesenheit von Menschen innerhalb einer programmierbaren Reichweite bis zu 4,8 m. Das Modul kann in das Gebäude eingebaut werden und bleibt damit versteckt. Da die Erkennung schon durch die Atmung einer Person ausgelöst wird, kann es praktisch nicht ausgetrickst werden. Damit eignet es sich auf der einen Seite für Sicherheits- und Komfort-Anwendungen. Aber auch für Fürsorge-Anwendung bietet sich das Modul an: Eingebaut in die Wohnung älterer oder alleinlebender Menschen kann es bei ausbleibender Aktivität einen Alarm auslösen.

Mehr Funktionen bietet das XeThru X2M200-Modul. Es eignet sich für die Atmungsüberwachung bei Menschen jeden Alters für Gesundheits- und Fürsorge-Zwecke, zum Beispiel für Schlaf-Überwachungssysteme und um Schlaf-Anomalien zu entdecken. Das Modul hat dabei eine Reichweite zwischen 0,5 m und 2,8 m. Es ist optimiert um Atmungsraten aufzunehmen und Atmungsmuster aufzuzeichnen, aber es kann auch Bewegung, Anwesenheit und Abstand zum Sensor messen, und ist nicht von der Orientierung des Körpers im Messfeld abhängig.

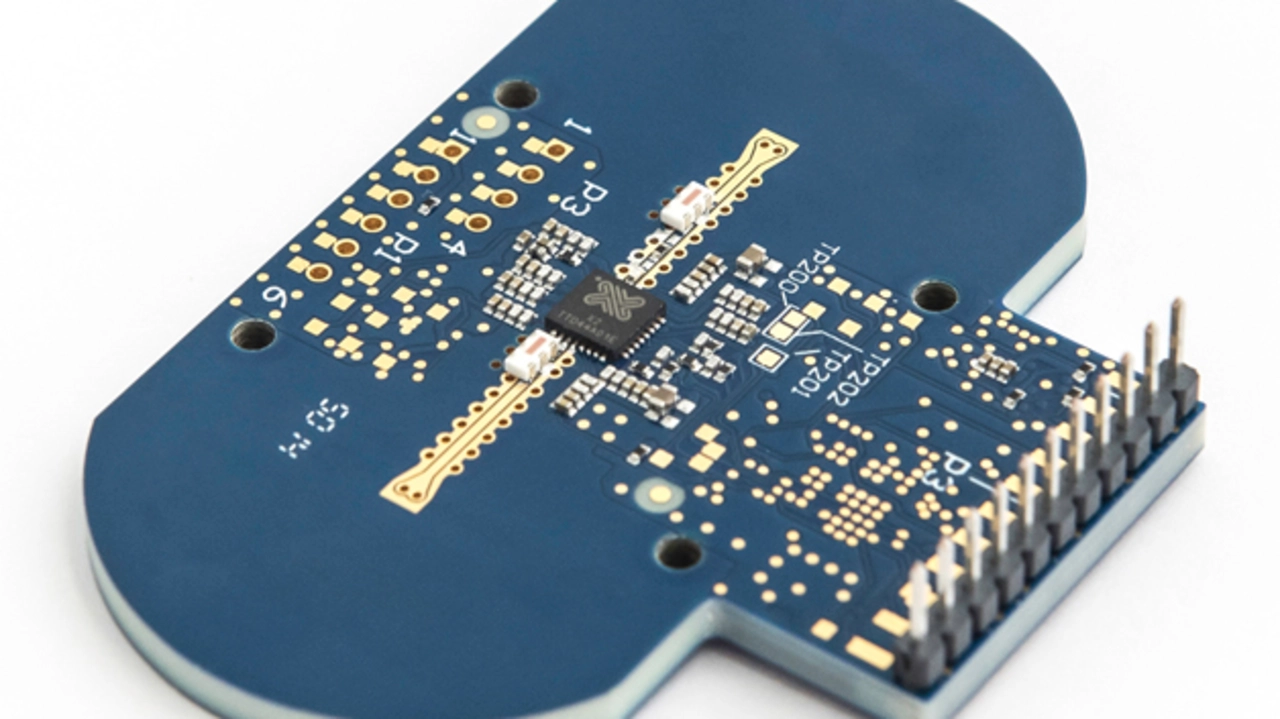

Beide Module sind auf einer PCB-Leiterplatte gebaut, mit ungefähr 3x7 mm² Größe. Die Signalausgabe erfolgt über eine serielle Schnittstelle mit standardisiertem Protokoll. Jedes Modul hat eine Leistungsaufnahme unter 400 mW. Die Module arbeiten unbeindruckt von Staub, Rauch, Feuchtigkeit oder Dunkelheit und funktionieren auch in rauen und dreckigen Umgebungen.

Zur Einführung der beiden Module bietet Novelda das XeThru Inspiration Kit, bestehend aus Hardware und Software, komplett mit zwei Sensor Modulen und Interface Boards, um an einen Computer angeschlossen zu werden. Entwickler können mit dem Kit einfach die Leistungsfähigkeit der Sensoren überprüfen. Die zugehörige Software unterstützt die Konfiguration der Module, Visualisierung der Sensor Daten, und das Aufzeichnen der Daten für eine spätere Analyse.

Das Inspiration Kit kostet 1499 Dollar und ist über den Novelda web shop erhältlich. Mit dem Rabatt-Code »Launchpromo« werden 300 Dollar abgezogen (bis 31. Mai).

Die Sensor Module werden im zweiten Quartal 2015 erhältlich sein. Die Preise für den X2M300 liegen wahrscheinlich um die 69 Dollar pro Stück bei 1000 Stück Abnahme und für den X2M200 bei 76 Dollar.
