Von der Haut zum Silizium
Medizinische Sensoren für Patches und Implantate
Sensoren, nicht Algorithmen, sind das entscheidende Unterscheidungsmerkmal in der vernetzten Gesundheitsversorgung. Medizinische Pflaster und Implantate vereinen Low-Power-MEMS, analoge Frontends und drahtlose Kommunikation auf engstem Raum.
Welche Designanforderungen gelten – und was medizinische Sensor-Bausteine leisten müssen.
Die kontinuierliche, vernetzte Gesundheitsversorgung funktioniert nicht dank Algorithmen, Konnektivität oder Cloud-Plattformen allein – auch und insbesondere Sensoren stehen im Mittelpunkt dieser Transformation. Als Erstquelle wandeln sie in medizinischen Pflastern, die auf der Haut getragen werden, und implantierbaren Geräten im Körper physiologische Signale in elektrische Datenströme um, die erfasst, interpretiert und genutzt werden können. Für Medizintechnik-Ingenieure bündeln die kleinen Komponentenbausteine nahezu alle Herausforderungen des Elektronikdesigns: Sensorik mit extrem geringem Strombedarf, raue Umgebungsbedingungen, strenge Vorschriften, kleine Bauformen, hohe Sicherheitsanforderungen – und zunehmend auch integrierte Intelligenz.
Pflaster: Komplex in der Entwicklung
Moderne medizinische Pflaster oder Patches sind dünne, flexible und oft zum Einmalgebrauch bestimmte Produkte, die auf der Haut haften. Obwohl sie einfach erscheinen, vereinen sie komplexe Sensorketten: Elektroden oder Fotodioden an der Oberfläche, im Substrat eingebettete MEMS-Trägheitssensoren, analoge Frontends (AFEs), Mikrocontroller, Speicher und drahtlose Transceiver. Einige typische Anwendungen sind beispielsweise:
Langzeit-EKG-Überwachung zur Erkennung von Herzrhythmusstörungen
Vitalzeichenmonitoring nach Operationen und nach der Entlassung
Kontinuierliche oder episodische Glukose- und Stoffwechselüberwachung
Erfassung von Aktivität und Körperhaltung
Sturzerkennung bei älteren oder gebrechlichen Patienten
Diese Anwendungen müssen unter strengen Vorgaben realisiert werden: extrem geringer Stromverbrauch für eine Laufzeit von Tagen bis Wochen mit kleiner Batterie; Dicken im Millimeterbereich auf flexiblen Substraten mit weichen Verbindungen; Biopotenziale im Mikrovoltbereich und optische Signale mit geringer Amplitude, die unter Bewegung, Schweiß, schwankender Hautimpedanz und Umgebungsrauschen zuverlässig erfasst werden müssen – und das bei Einwegprodukten, die kostenoptimierte, hochintegrierte Designs erfordern. Sensoren sind in diesem Kontext das entscheidende Unterscheidungsmerkmal: Sie bestimmen, welche physiologischen Variablen messbar sind, mit welcher Genauigkeit – und unter welchen realen Bedingungen.
| Praxisbeispiel: STMicroelectronics MIS2DU12 |
|---|
Biopotenzialsensorik: Basis für Herzpflaster
Biopotenzialsensoren mit Oberflächenelektroden bilden das Fundament vieler kardialer Pflaster. Sie erfassen EKG-Signale im Bereich von 10 bis 1000 µV – und benötigen dafür rauscharme, hochimpedante AFEs mit exzellenter Gleichtaktunterdrückung. Die Signalkette umfasst typischerweise einen differenziellen Instrumentationsverstärker sowie Hoch- und Tiefpassfilter zur Unterdrückung von Baseline-Drift und Hochfrequenzrauschen.
Die ingenieurtechnische Herausforderung besteht darin, den Signal-Rausch-Abstand zu maximieren, während Energieverbrauch minimiert und Patientenkomfort erhalten bleibt. Elektrodenmaterial, Geometrie, Leiterbahnführung und das mechanische Design des Pflasters – einschließlich der Anpassung an den Körper und der Aufrechterhaltung eines konstanten Kontakts bei Bewegung – sind ebenso entscheidend wie die Wahl der integrierten Schaltkreise.
Bewegungssensoren: Klinische Daten und Signalkontrolle
Bewegungssensoren – insbesondere MEMS-Beschleunigungssensoren und Gyroskope – sind zentrale Bestandteile moderner Pflaster. Ein 3-Achsen-Beschleunigungssensor ist dabei heute Standard; in anspruchsvolleren Anwendungen kommt meist sogar eine vollständige 6-Achsen-IMU zum Einsatz.
Bild 2. MIS steht für Medical Implantable Sensor: Der MEMS-Beschleunigungssensor MIS2DU12 von STMicroelectronics ist für Herzschrittmacher, implantierbare Loop-Recorder und medizinische Pflaster konzipiert, aus biokompatiblen Materialien gefertigt und für FDA-Klasse-III-Geräte qualifiziert.
Diese Trägheitssensoren erfüllen zwei Hauptfunktionen. Erstens die Erfassung klinischer Merkmale: Aktivitätsniveau, Körperhaltung (Stehen, Sitzen, Rückenlage, Seitenlage), Gangmuster, Sturzerkennung sowie Amplitude und Frequenz von Tremor. Daraus lassen sich klinisch relevante Kennzahlen wie Schrittzahl, Schrittfrequenz, Gangsymmetrie, Sitz-Steh-Übergänge, in verschiedenen Körperhaltungen verbrachte Zeit und allgemeine Mobilitätsmuster ableiten. Diese Messgrößen haben direkte klinische Bedeutung in der Kardiologie, Neurologie, Rehabilitation und Geriatrie.
Zweitens dienen Bewegungssensoren der Artefaktunterdrückung und Kontextualisierung anderer physiologischer Signale. Körperbewegungen sind eine wesentliche Störquelle für EKG-, PPG- und Atemmessungen. Beschleunigungsdaten liefern eine unabhängige Referenz: Algorithmen korrelieren Spitzen oder Baseline-Verschiebungen im EKG mit gleichzeitigen Beschleunigungsereignissen und klassifizieren diese als bewegungsinduziert. Beschleuniger- und Gyroskopsignale ermöglichen es, beschädigte PPG-Segmente zu korrigieren oder zu verwerfen; bei der Atemüberwachung helfen Trägheitssignale, atembezogene Brustbewegungen von Haltungsänderungen zu trennen.
Aus Designperspektive sind Bewegungssensoren auch Schlüsselkomponenten zur Energieoptimierung. Für den mehrtägigen oder mehrwöchigen Einsatz müssen Ingenieure Betriebszyklen, Abtastraten und digitale Filterung aufeinander abstimmen. Viele Pflaster betreiben Beschleunigungssensoren im Ultra-Low-Power-Modus mit moderaten Datenraten – beispielsweise 12,5 bis 25 Hz – und schalten nur bei Bedarf auf höhere Abtastraten um, etwa bei Sturzverdacht, Arrhythmieereignissen oder benutzerinitiierten Episoden. Moderne MEMS-Beschleunigungssensoren integrieren eingebettete Funktionen wie Wake-up-Interrupts, Orientierungserkennung, Schrittzählung und FIFO-Pufferung, die es dem Mikrocontroller ermöglichen, längere Zeit im Tiefschlafmodus zu verbleiben. Für medizinische Anwendungen sind darüber hinaus geringe Rauschdichte, stabile Offset- und Empfindlichkeitswerte über Temperatur und Alterung, robustes Verhalten bei mechanischen Stößen sowie Selbsttestfunktionen zur Erkennung latenter Sensorausfälle unabdingbar.
Implantate: Andere Bedingungen, gleiche Physik
Bild 3. Kleinste Abmessungen, minimaler Strombedarf: Der MIS2DU12 integriert Anti-Aliasing-Filter, FIFO-Puffer und Selbsttest on-chip – und entlastet damit Prozessor und Batterie in implantierbaren und tragbaren Medizingeräten.

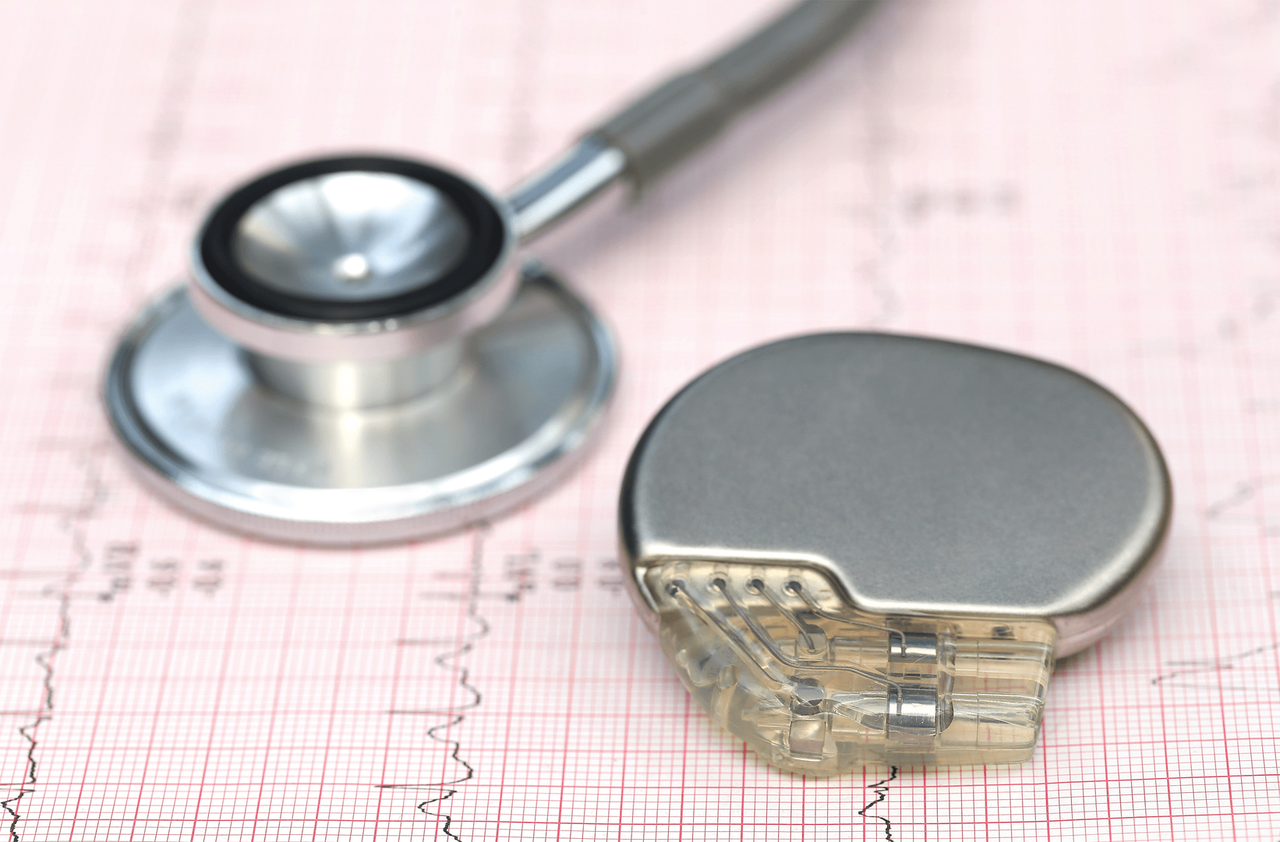

Implantierbare medizinische Geräte operieren in einem anderen Designraum als Pflaster. Sie profitieren von einer relativ stabilen thermischen Umgebung und sind von externen Bewegungsstörungen weitgehend entkoppelt. Dafür müssen sie viele Jahre zuverlässig in ionischen Flüssigkeiten unter konstanter mechanischer Belastung und zyklischem Stress funktionieren – meist ohne Möglichkeit zur routinemäßigen Wartung oder zum Batteriewechsel. Wichtige Kategorien umfassen kardiale Geräte wie Herzschrittmacher, implantierbare Kardioverter-Defibrillatoren sowie kardiale Resynchronisationstherapie, implantierbare Loop-Recorder sowie Neurostimulatoren für Tiefenhirn-, Rückenmarks- oder Vagusnervstimulation. In allen Kategorien gilt: Wenn die Sensorik ausfällt, übersteuert, zu stark driftet oder unzuverlässig wird, wird die Therapie unwirksam oder zumindest unsicher.
Intrakardiale Sensorik: Präzision im Inneren
Im Gegensatz zum Oberflächen-EKG sind intrakardiale Elektrogramme größer und höher aufgelöst, was präzise Arrhythmieerkennung und -differenzierung ermöglicht. Impedanzmessungen zwischen Elektroden dienen als indirekte Sensoren für den thorakalen Flüssigkeitsstatus beim Herzinsuffizienzmanagement, für Leitungsintegrität und Atemfrequenz. Aus Hardware-Sicht bestimmen Schutzstrukturen, schnelle Erholung nach Transienten, robustes ESD- und EMI-Design sowie Langzeitstabilität in korrosiver Umgebung die Wahl von Halbleitertechnologie, Gehäuse und Verkapselungsstrategie.
Auch Bewegungssensoren spielen in Implantaten eine zentrale Rolle. MEMS-Beschleunigungssensoren sind Standard in frequenzadaptiven Herzschrittmachern, wo sie Patientenaktivität schätzen und die Stimulationsrate anpassen. In Neurostimulatoren ermöglichen sie die automatische Auswahl von Stimulationsprogrammen je nach Körperhaltung – Stehen, Sitzen, Gehen, Liegen – und verbessern auf diese Weise Komfort und Wirksamkeit. Dabei müssen diese Sensoren mit einer einzigen Batterie fünf bis zehn Jahre oder länger funktionieren, extrem geringen Stromverbrauch aufweisen, bei mechanischen Erschütterungen vorhersehbar reagieren, über lange Zeiträume stabile Empfindlichkeit und stabilen Offset halten und ein minimales Risiko für mechanische Defekte bieten.
Intelligentere Sensoren = intelligentere Systeme
In den nächsten Jahren werden multimodale Pflaster EKG, PPG, Bewegung, Temperatur und biochemische Messungen in einem einzigen, flachen Gerät vereinen – mit Bewegungssensoren als zentraler Schaltstelle für Kontextanalyse und Störsignalunterdrückung. KI-gestützte Sensorsysteme werden nicht nur Daten filtern und klassifizieren, sondern den Messvorgang selbst koordinieren: wann, wo und wie gemessen werden muss, um bei minimalem Energieverbrauch ein Maximum an klinisch verwertbaren Informationen zu gewinnen. Bewegungssignale werden dabei zur Auslösung hochauflösender Datenerfassung oder zum Moduswechsel genutzt.
Der Ausgangspunkt bleibt derselbe: Was lässt sich erfassen – und wie genau? Für Ingenieure in der Medizintechnik ist diese Frage zentral. Die Auswahl, Konzeption und Integration von Sensoren entscheidet darüber, ob ein Gerät lediglich Daten sammelt oder tatsächlich Behandlungsergebnisse verbessert. (uh)
